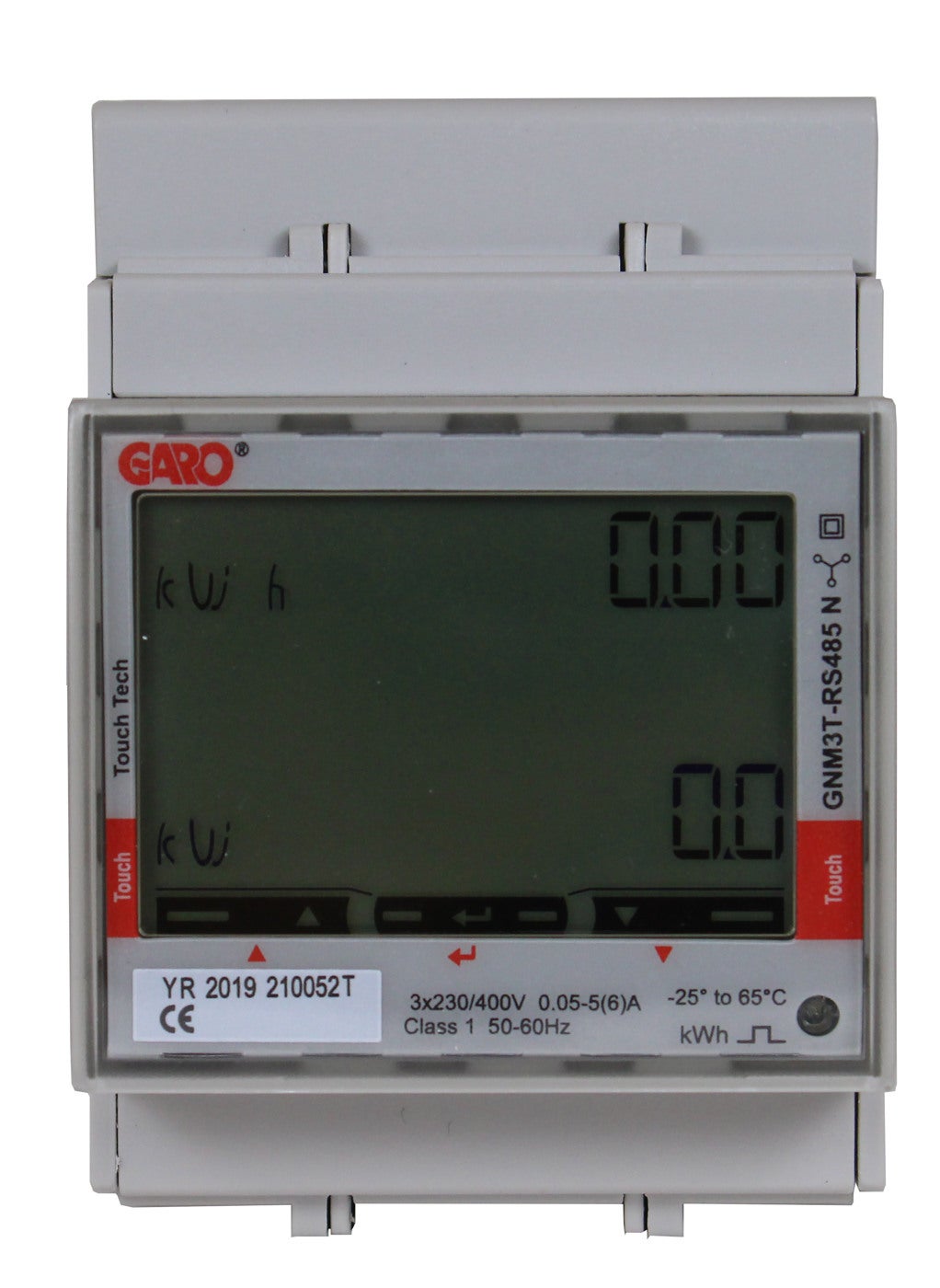

• ENERGYMETER TRAFO 5A MODBUS - 1

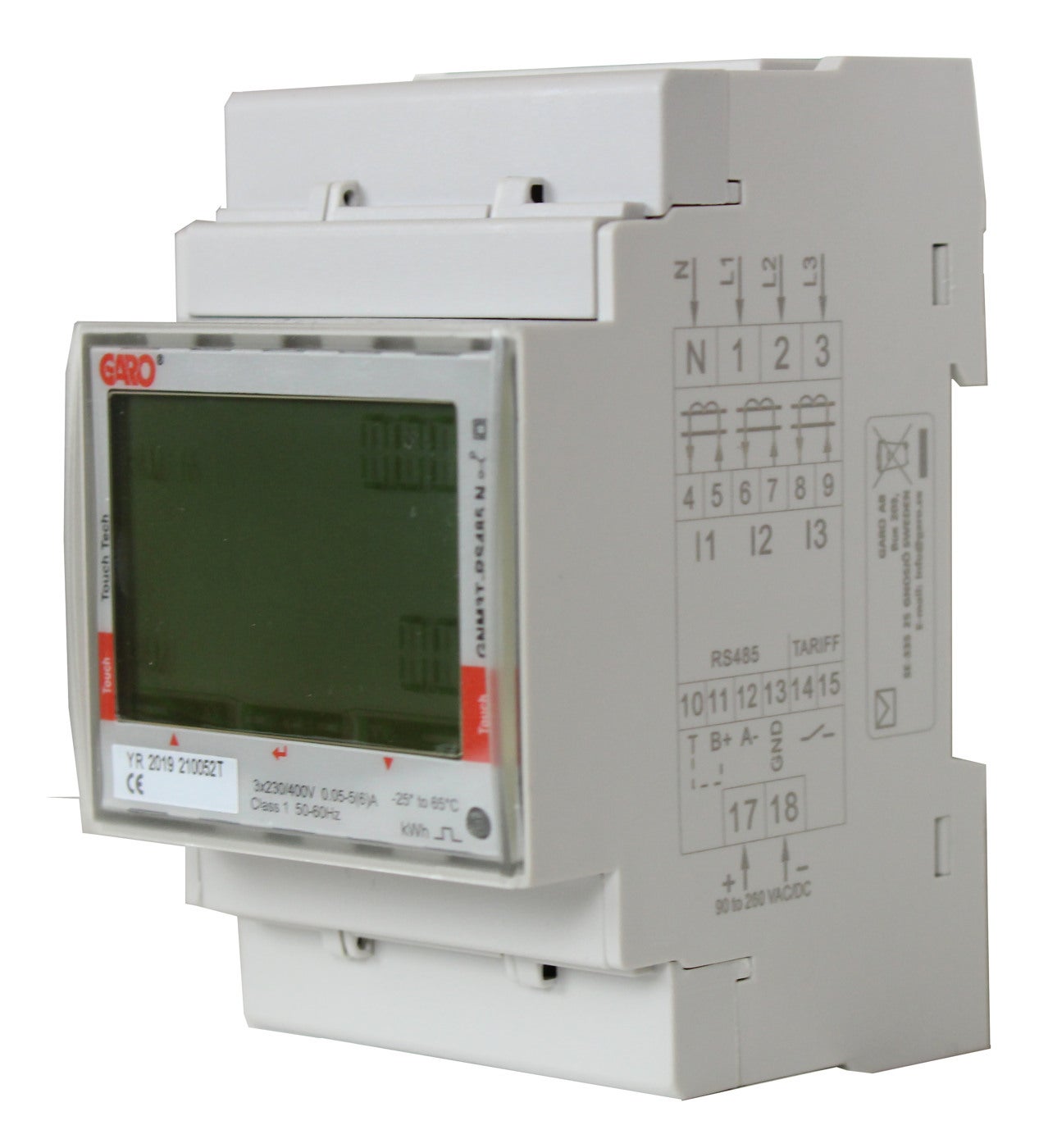

  • ENERGYMETER TRAFO 5A MODBUS - 2

Energimätare 3-fas trafomätare

GARO energimätare för 3-fassystem där strömtransformatorer används är kompakta, endast 3 moduler breda. Mätarna är debiteringsgodkänd enligt MID (MI003). Strömriktningen måste vara korrekt på transformatorerna för att kWh ska räkna upp. Dioden på mätarens framsida blinkar INTE ifall strömriktningen är fel. Ström och spänning måste mätas på samma fas. Nolledare måste finnas tillgänglig. Trafomätare finns även i utförande för block då med 4 modulers bredd och möjlighet för två block anslutna i samma mätare. Energimätare trafo 5A Modbus ej MID godkänd
E-nummer
E0901000
Artikelnummer
109385
Support
Standard EN50470-1
Lagringstemperatur [C] -30C...+70C
Frekvens [Hz] 50/60Hz
Material hus/kapsling/stomme Plast
Färg Grå
Märkspänning [V AC] 400V AC
Antal moduler 3
Monteringsmetod DIN-skena
Effektförlust <1
Noggrannhetsklass 1
Skyddsklass [IP] IP20
Namn ENERGYMETER TRAFO 5A MODBUS
E-nummer E0901000
Artikelnummer 109385
Typnamn GNM3T-LP RS485 N
Driftstemperatur [C] -25C...+35C
Ledningsarea mjukledare [mm²] 1-4mm²
Faser [F] 3F
Kommunikationsgränssnitt Modbus
Nettovikt [kg] 0.24
Bredd [mm] 53
Höjd [mm] 91
Djup [mm] 63

Manual

Fler varianter av Energimätare 3-fas trafomätare

E-nummer Artikelnummer Typnamn Driftstemperatur [C] Märkström [A] Åtdragningsmoment [Nm] Ledningsarea mjukledare [mm²] Faser [F] Kommunikationsgränssnitt Nettovikt [kg] Bredd [mm] Höjd [mm] Djup [mm]

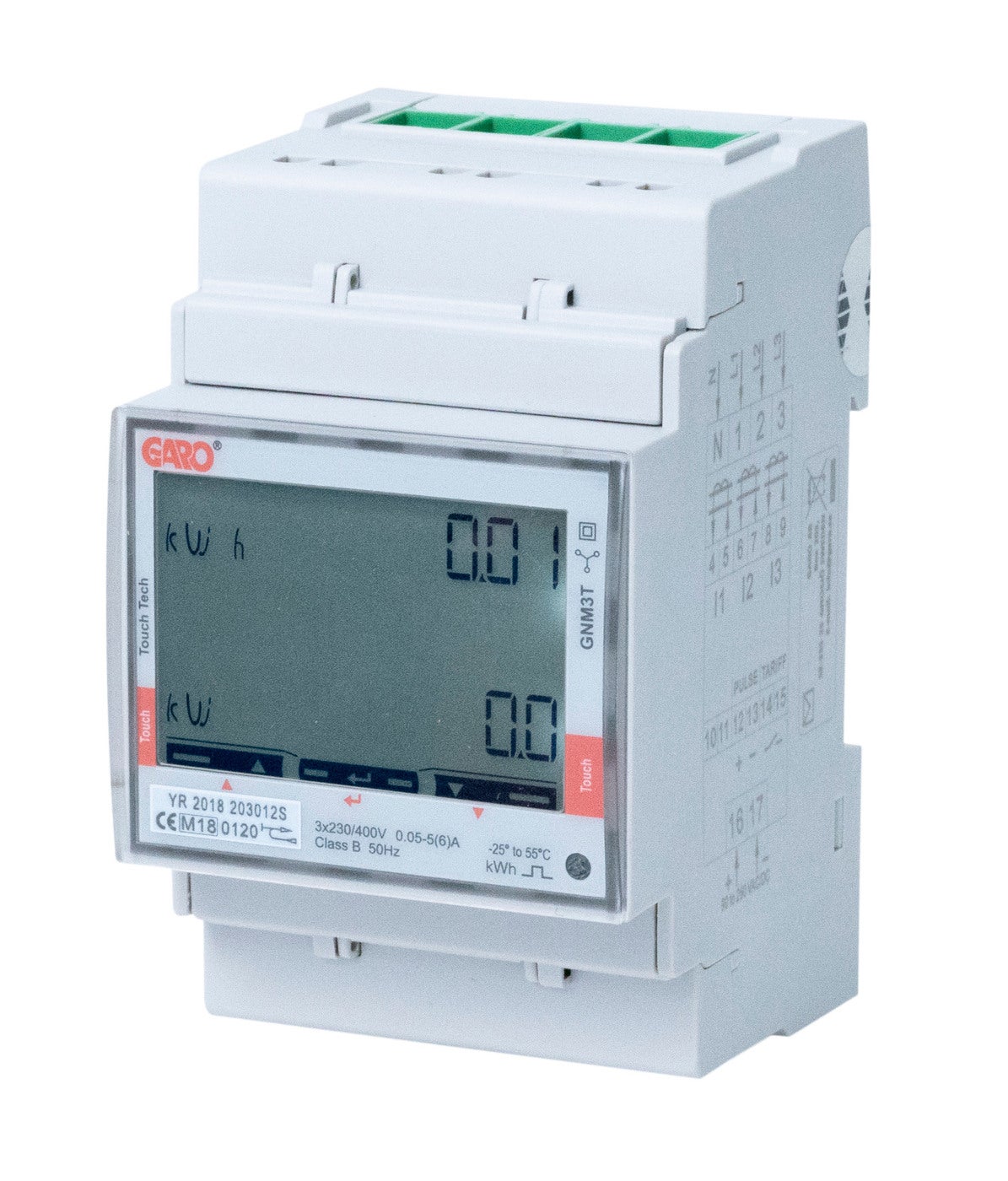

ENERGIMÄTARE 3F TRAFO PULS E0900190 108739 GNM3T -25C...+55C 65A 0,4-0,6Nm 2,5-16mm² 3PH Puls 0.3 105 67 135

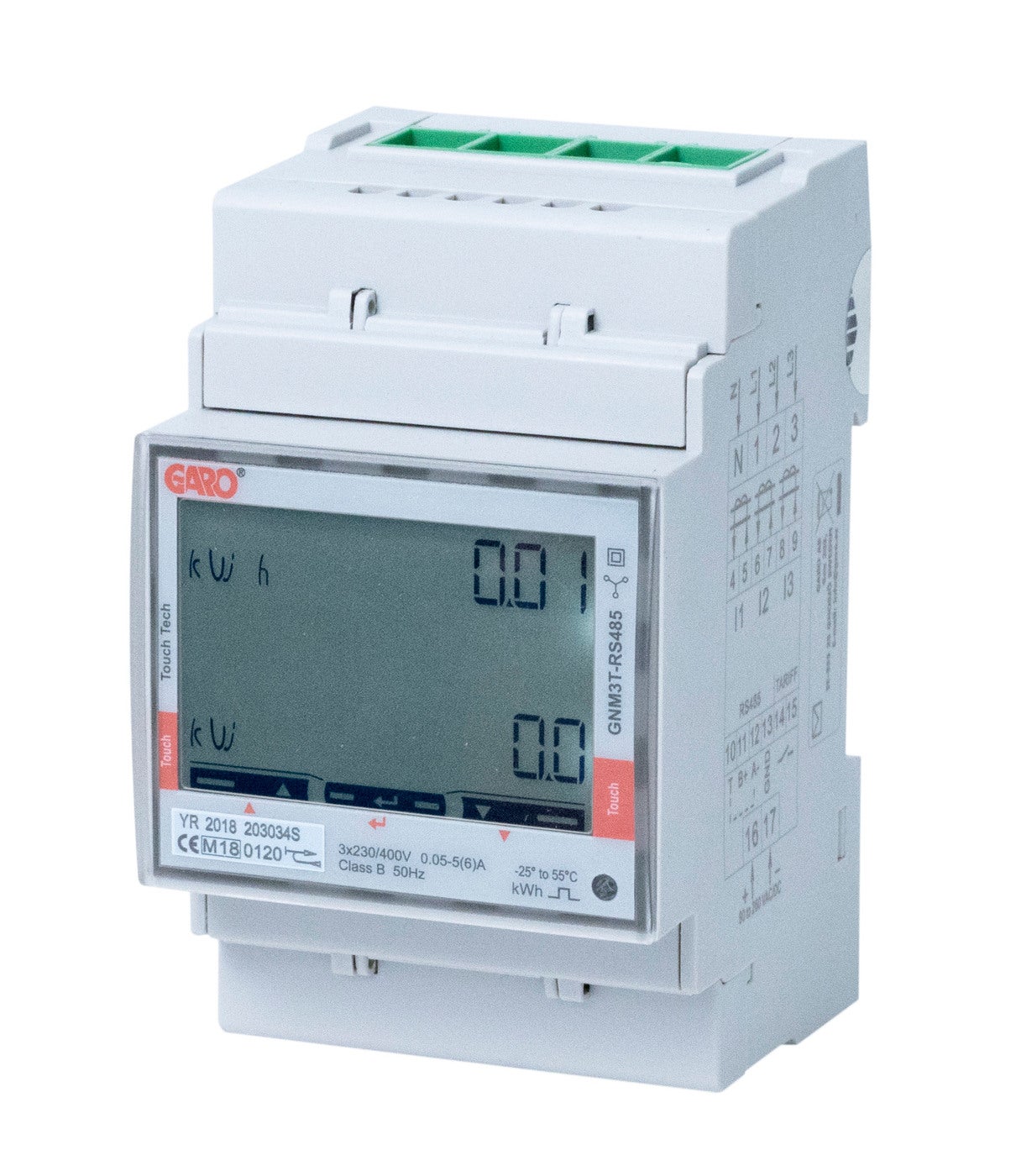

ENERGIMÄTARE 3F T MODB RS485 E0900191 108740 GNM3T-RS485 -25C...+55C 0,4-0,6Nm 1-4mm² 3F Modbus RS485 0.3 105 67 135

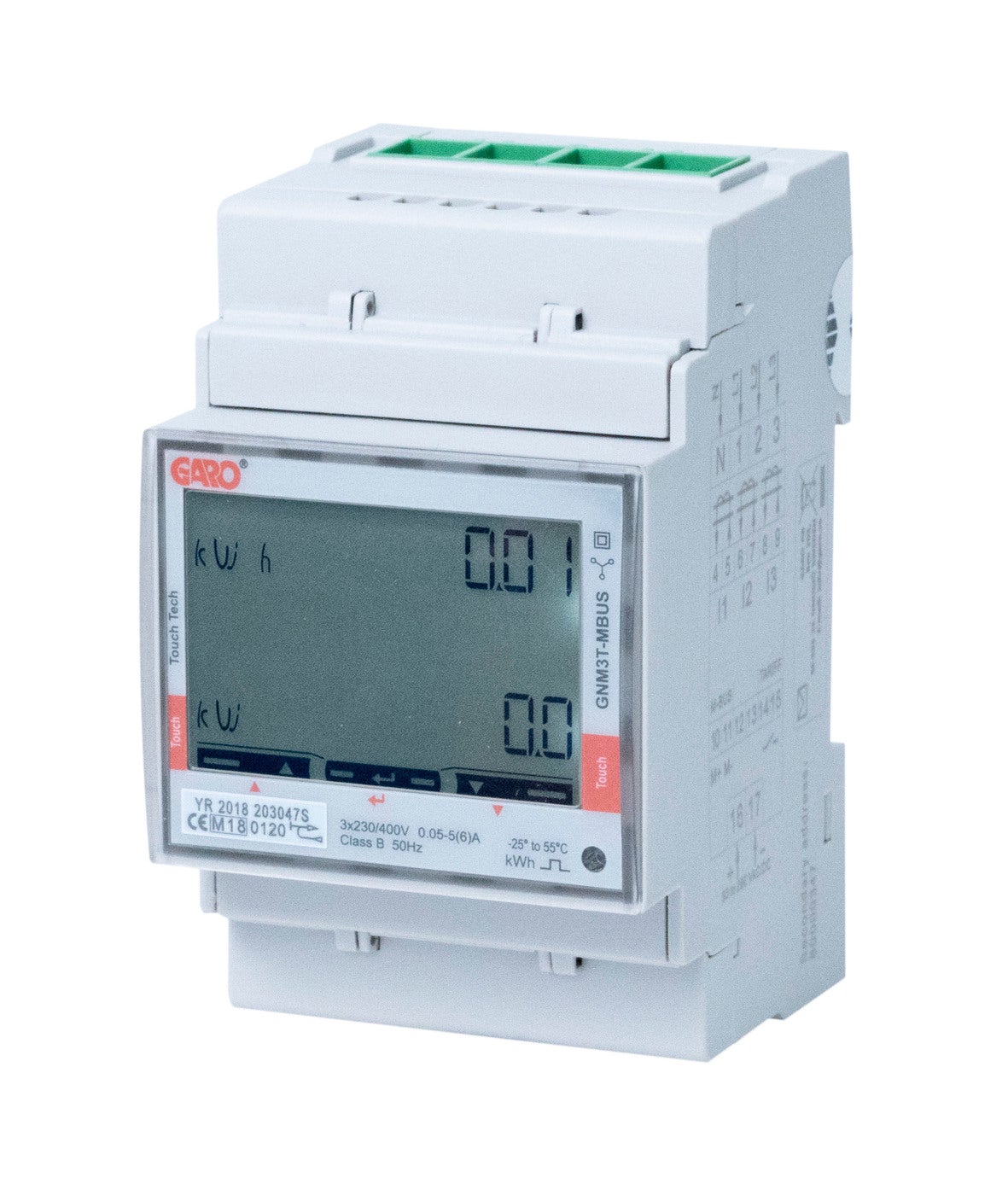

ENERGIMÄTARE 3F TRAFO MBUS E0900192 108741 GNM3T-MBUS -25C...+35C 0,4-0,6Nm 2,5-16mm² 3PH Mbus 0.3 105 67 135
ENERGYMETER TRAFO 5A MODBUS E0901000 109385 GNM3T-LP RS485 N -25C...+35C 1-4mm² 3F Modbus 0.24 53 91 63
