PLÅTC UPL 3R 60M

Normcentraler B418 20mod IP30

GAROs plåtcentraler för utanpåliggande montage.Centralen levereras alltid med dörr som kan vändas efter behov. Dörrarna är även förberedda för eventuellt montage av lås. Djupet bakom DIN -skenorna är 23mm. Med enkla fästen hålls hela inredet på plats men vid installation eller justeringar kan allt fällas ut i vinkel vilket gör att man får ett bekvämt arbetsutrymme samt en stor hjälp vid det slutliga montaget av de utgående kablarna. Detta bidrar till ett säkerställande av den kompletta centraler beträffande risken för överslag och uppkomsten av ljusbågar mellan ofullständiga anslutna ledare.Centralen finns från 1-radig upp till 5-raders med 14,20 resp 25 modulplatser/rad. Plåtcentral Utanpåliggande 3rad 60Moduler
E-nummer
E2290024
Artikelnummer
356023
Support
Standard EN61439-3
Kortslutningsström [kA] 10kA
Frekvens [Hz] 50Hz
Material hus/kapsling/stomme Sheet metal
Färg Vit
Märkspänning [V AC] 400V AC
Monteringsmetod Surface mounted
Modelltyp NUM
Lås Nej
RAL-nummer RAL9010
DIN-skena Ja
Vidarematning [A] 63A
Montageplatta Nej
Typ av dörr Single
Skyddsklass [IP] IP30
Bredd [mm] 418
Djup [mm] 108
Namn PLÅTC UPL 3R 60M
E-nummer E2290024
Artikelnummer 356023
Typnamn NUM 60-3
Märkström [A] 50A
Antal moduler 60
Anslutning N [st] 15+16+11
Anslutning PE [st] 25+11
Antal rader 3
Nettovikt [kg] 6.5
Höjd [mm] 549

Fler varianter av Normcentraler B418 20mod IP30

E-nummer Artikelnummer Typnamn Märkström [A] Antal moduler Anslutning N [st] Anslutning PE [st] Antal rader Nettovikt [kg] Höjd [mm]
PLÅTC UPL 1R 20M E2290022 356021 NUML 20-1 35A 20 16 16 1 3.5 245
PLÅTC UPL 2R 40M E2290023 356022 NUML 40-2 50A 40 15+16 26 2 4.6 370
PLÅTC UPL 3R 60M E2290024 356023 NUM 60-3 50A 60 15+16+11 25+11 3 6.5 549
PLÅTC UPL 4R 80M E2290025 356024 NUM 80-4 50A 80 15+16+11+16 24+11+16 4 9 749
PLÅTC UPL 5R 100M E2290026 356025 NUM 100-5 50A 100 15+16+11+15+16 24+11+26 5 11.1 875

Tillbehör för Normcentraler B418 20mod IP30

Namn E-nummer Artikelnummer Typnamn Beskrivning
TÄCKBRICKA 57MOD 1M VIT TÄCKBRICKA 57MOD 1M VIT E2178149 107378 TB 57 Täckbricka 57 moduler vit 1 meter.
FASSKENA 3PH 6M 10MM2 FASSKENA 3PH 6M 10MM2 E2142370 110387 GBB 3-06-10 Fasskena 3PH 6M 10MM2
FASSKENA 3PH 9M 10MM2 FASSKENA 3PH 9M 10MM2 E2142371 110390 GBB 3-09-10 Fasskena 3PH 9M 10MM2
FASSKENA 3PH 12M 10MM2 FASSKENA 3PH 12M 10MM2 110393 Fasskena 3PH 12M 10MM2
FASSKENA 3PH 13M 10MM2 FASSKENA 3PH 13M 10MM2 E2142372 110394 GBB 3-13-10 Fasskena 3PH 13M 10MM2
FASSKENA 3PH 14M 10MM2 FASSKENA 3PH 14M 10MM2 E2142373 110395 GBB 3-14-10 Fasskena 3PH 14M 10MM2
FASSKENA 3PH 20M 10MM2 FASSKENA 3PH 20M 10MM2 E2142375 110402 GBB 3-21-10 Fasskena 3PH 20M 10MM2
FASSKENA 3PH 25M 10MM2 FASSKENA 3PH 25M 10MM2 E2142376 110405 GBB 3-25-10 Fasskena 3PH 25M 10MM2
FASSKENA 3FAS+N 57M/16 FASSKENA 3FAS+N 57M/16 E2142379 110411 GBB 3N-57-16 Fasskena 3-fas+N 57- moduler 16mm²
FASSKENA 1FAS+N 57M/16 FASSKENA 1FAS+N 57M/16 E2142381 110415 GBB 1N-57-16 Fasskena 1-fas+N 57-moduler 16mm²
ÄNDSKYDD FASSKENA 3F 10 TYP D ÄNDSKYDD FASSKENA 3F 10 TYP D E2142382 110417 GBBEP 3-10 Ändskydd för 3-fas 10mm² fasskena
ÄNDSKYDD FASSKENA 4F 16 TYP C ÄNDSKYDD FASSKENA 4F 16 TYP C E2142383 110418 GBBEP 4-16 Ändskydd för 4-fas 16mm² fasskena
BERÖRINGSSKYDD FASSKENA 5M BERÖRINGSSKYDD FASSKENA 5M E2142384 110419 GBBTP 5M Beröringsskydd för fasskena 5-moduler
SKRUVPLOMBERING 100ST/PÅSE SKRUVPLOMBERING 100ST/PÅSE E2201605 110586 PB-S Skruvplombering universal packade 100st/påse
BÄTTRINGSFÄRG VIT PENSEL BÄTTRINGSFÄRG VIT PENSEL E1693384 1693384 BFV Bättringsfärg vit pensel
Ö-KOPPLINGSBYG 3F 125/10 Ö-KOPPLINGSBYG 3F 125/10 E2142849 2142849 ÖB 3 Överkopplingsbygel 3-fas 10mm² skenavstånd 125mm.
TÄCKBRICKA 14M TÄCKBRICKA 14M E2178151 2178151 TB 14 Täckbricka 14 moduler

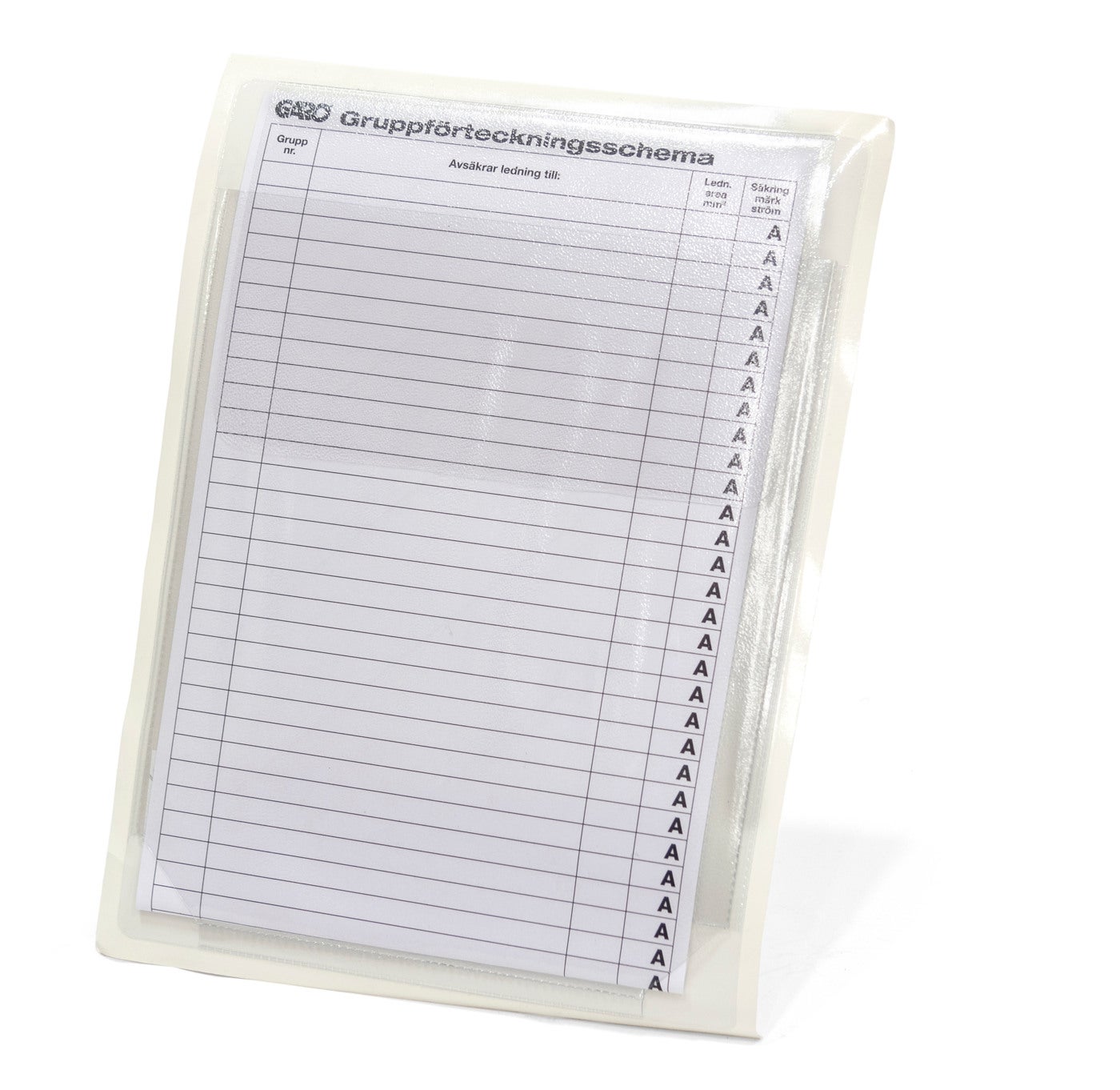

PLASTFICKA GRUPPSCH PLASTFICKA GRUPPSCH E2270794 2270794 GF-1 Plastficka och gruppschema.
NUMMERLIST 1-120 NUMMERLIST 1-120 E2270839 2270839 NLT 1-120 Nummerlist 1-120
NUMMERLIST 1-42 NUMMERLIST 1-42 E2270910 2270910 NLT 1-42 Nummerlist 1-42
NUMMERLIST 1-75 NUMMERLIST 1-75 E2270911 2270911 NLT 1-75 Nummerlist 1rad 75moduler
Utg.BÄTTRINGSFÄRG VIT SPRAY 2394822 2394822 BFVS Bättringsfärg vit spray
SNABBPLINT GRÖN 16 4 2,5 SNABBPLINT GRÖN 16 4 2,5 E2142022 352006 SPG 15 GRÖN Snabbplint grön PE/1x2,5-16mm²,2x2,5-4mm² och 12x1,5-2,5mm² ,komplettering för DIN-montage.
SNABBPLINT BLÅ 16 4 2,5 SNABBPLINT BLÅ 16 4 2,5 E2142023 352007 SPB 15 BLÅ Snabbplint blå N/1x2,5-16mm²,2x2,5-4mm² och 12x1,5-2,5mm² ,komplettering för DIN-montage.
PLINT SNABBANSLUTNING EN314L PLINT SNABBANSLUTNING EN314L E2142042 352129 EN-L E314/N314 Plint med snabbanslutning PE/N 3x2,5-16m² och 14x1,5-4mm² passar alla GAROs centraler, levereras inkl DIN-fästen.
PLINT SNABBANSLUTNING NN314L PLINT SNABBANSLUTNING NN314L E2142043 352130 EN-L N314/N314 Plint med snabbanslutning N/N 3x2,5-16m² och 14x1,5-4mm² passar alla GAROs centraler, levereras inkl DIN-fästen.
PLINT SNABBANSLUTNING E621L PLINT SNABBANSLUTNING E621L E2142044 352131 EN-L E621 Plint med snabbanslutning PE 6x2,5-16m² och 21x1,5-4mm² passar alla GAROs centraler, levereras inkl DIN-fästen.
PLINT SNABBANSLUTNING EN310S PLINT SNABBANSLUTNING EN310S E2142045 352132 EN-S E310/N210 Plint med snabbanslutning PE/N 3x2,5-16m² och 10x1,5-4mm² passar alla GAROs centraler förutom NUP, levereras inkl DIN-fästen.
PLINT SNABBANSLUTNING NN314L PLINT SNABBANSLUTNING NN314L E2142046 352133 EN-S N310/N210 Plint med snabbanslutning N/N 2x2,5-16m² och 10x1,5-4mm²/3x2,5-16m² och 10x1,5-4mm², passar alla GAROs centraler förutom NUP, levereras inkl DIN-fästen.
DISTANSREGEL N14 2290064 352530 RD REGELDISTANS NORM N14 Distansregel används för att fästa 20-modulers bottenlådor när det är regelavstånd 600mm.
SNABBPLINT 2x16 10x1,5-4 SNABBPLINT 2x16 10x1,5-4 E2142020 352531 EN-M E/N210 Plint med snabbanslutning och dinskenefäste, typ EN-M E/N210 2x16mm 10x1,5-4mm.

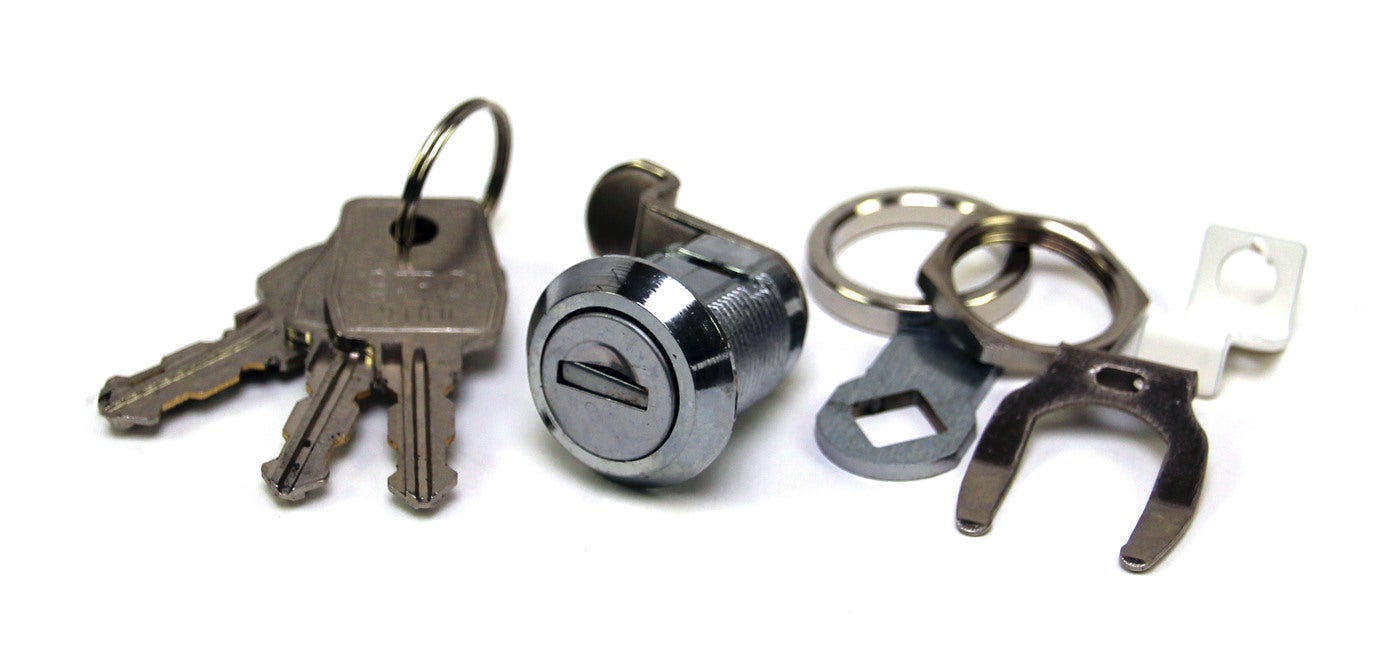

LÅSSATS NLN3 LÅSSATS NLN3 E2290062 356067 NLN3 Låssats passande Norm,-Media,- och Kombicentral
