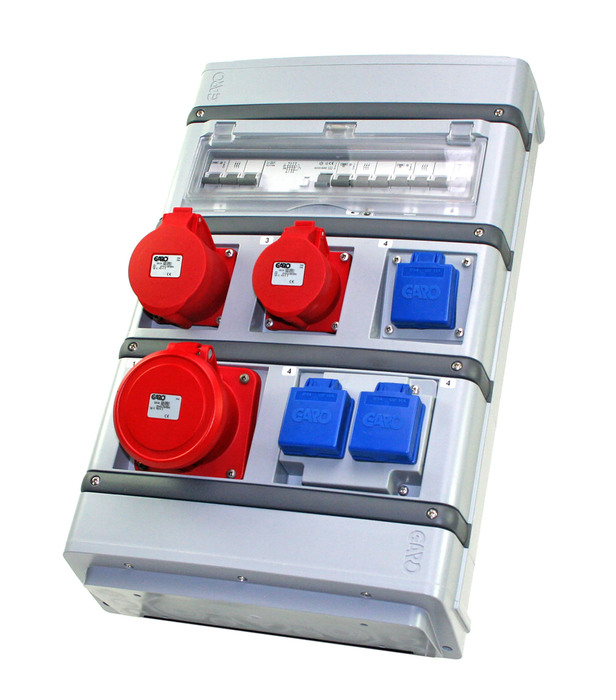

G-box med jordfelsbrytare

GAROs uttagsbox med jordfelsbrytare är bestyckade med plint för anslutning av Cu 2//35mm². Vid Al-kabelanslutning, max 1//50mm², används tryckbricka (E2270628)mellan Al- och Cu-kablar. G-boxen är anpassad för inkoppling i TN-S (5-ledare) eller i TN-C(4-ledare)system.Plastmaterialet i G-boxen är i miljövänligt och kemikalietåligt utförande. Uttagslåda G-box bestyckning 11103-JFB.
E-nummer
2468807
Artikelnummer
2468807
Support
Märkspänning [V AC] 230/400
Frekvens [Hz] 50
Skyddsklass [IP] 44
Färg Grå
Standard EN 61439-4

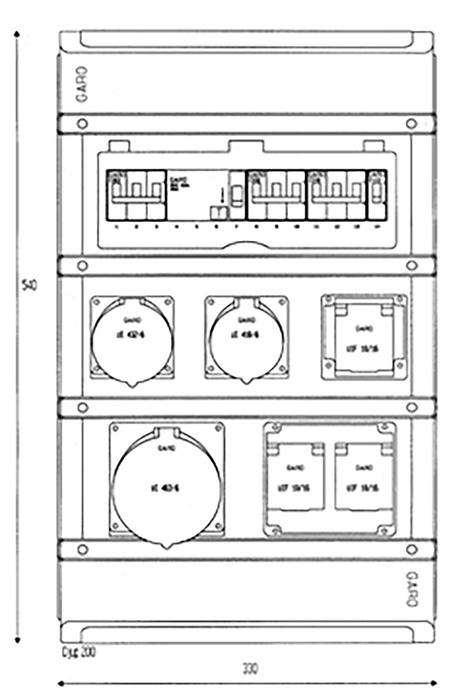

Bredd [mm] 330
Material Plast
Kortslutningsström [kA] 10
Jordplint [mm²] 2x35
Namn UTTAGSLÅDA G-BOX 11103-JFB
E-nummer 2468807
Artikelnummer 2468807
Typnamn 11103-JFB
Märkström [A] 63
Höjd [mm] 540
Djup [mm] 200
Nettovikt [kg] 6.80
Jordfelsbrytare [st] 1st 63A/4P
MCB 1st C113
MCB 1st C316
IEC-Uttag 1st 16A 3P+N+E 230/400V
IEC-Uttag 1st 32A 3P+N+E 230/400V
IEC-Uttag 1st 63A 3P+N+E 230/400V
MCB 1st C332
MCB 1st C363

Manual

Fler varianter av G-box med jordfelsbrytare

E-nummer Artikelnummer Typnamn Märkström [A] Höjd [mm] Djup [mm] Nettovikt [kg] Jordfelsbrytare [st] MCB MCB IEC-Uttag IEC-Uttag Personskyddsbrytare IEC-Uttag Jordfelsbrytare [st] MCB MCB
UTTAGSLÅDA G-BOX 00008-JFB 2468801 2468801 00008-JFB 63 386 132 3.90 1st 40A/4P 4st C113
UTTAGSLÅDA G-BOX 00305-JFB 2468802 2468802 00305-JFB 63 386 134 5 1st 63A/4P 3st C113 2st C316 3st 16A 3P+N+E 230/400V
UTTAGSLÅDA G-BOX 01205-JFB 2468803 2468803 01205-JFB 63 386 143 5 1st 63A/4P 3st C113 1st C316 2st 16A 3P+N+E 230/400V 1st 32A 3P+N+E 230/400V 1st C332
UTTAGSLÅDA G-BOX 00103-JFB 2468805 2468805 00103-JFB 63 300 134 4 1st 40A/4P 2st C113 1st C316 1st 16A 3P+N+E 230/400V
UTTAGSLÅDA G-BOX 01102-JFB 2468806 2468806 01102-JFB 63 300 143 4.90 1st 63A/4P 1st C113 1st C316 1st 16A 3P+N+E 230/400V 1st 32A 3P+N+E 230/400V 1st C332
UTTAGSLÅDA G-BOX 11103-JFB 2468807 2468807 11103-JFB 63 540 200 6.80 1st 63A/4P 1st C113 1st C316 1st 16A 3P+N+E 230/400V 1st 32A 3P+N+E 230/400V 1st 63A 3P+N+E 230/400V 1st C332 1st C363
UTTAGSLÅDA G-BOX 11305-JFB 2468809 2468809 11305-JFB 63 790 200 11 1st 40A/4P 3st C113 3st C116 3st 16A 3P+N+E 230/400V 1st 32A 3P+N+E 230/400V 1st 63A 3P+N+E 230/400V 1st 63A/4P 1st C332 1st C363
UTTAGSLÅDA G-BOX 00060 2468810 2468810 00060 63 540 156 5.90 6st 16A 2P+E 230V 6st 16A
UTTAGSLÅDA G-BOX 00202-JFB 2468811 2468811 00202-JFB 40 303 143 5.10 1st 40A/4P 2st C113 2st C316 2st 16A 3P+N+E 230/400V

Tillbehör för G-box med jordfelsbrytare

Namn E-nummer Artikelnummer Typnamn Beskrivning
VÄGGFÄSTE G-BOX SIPOREX VÄGGFÄSTE G-BOX SIPOREX 2468850 2468850 VFSG Väggfäste för siporex vägg passar G-box och U-GBN
VÄGGFÄSTE G-BOX HÅL VÄGGFÄSTE G-BOX HÅL 2468851 2468851 VGF Väggfäste för utanpå liggande infästning passar G-box och U-GBN
VÄGGDISTANS G-BOX VÄGGDISTANS G-BOX 2468852 2468852 VDG Väggdistans för att skapa mellanrum för kablar bakom centralen passar G-box och U-GBN
HANDTAG G-BOX HANDTAG G-BOX 2468853 2468853 HG Handtag passar G-box och U-GBN.
ADAPTERPLATTA G-BOX ADAPTERPLATTA G-BOX 2468854 2468854 APG Adapterplatta för montage av skåp på Ø60mm rörstople passar G-box och U-GBN
SKYDDSRAM G-BOX SKYDDSRAM G-BOX 2468855 2468855 STG Skyddsram för montage på vägg. Justerbar i djup-och höjdled passar G-box och U-GBN.
ADAPTERPLATTA STOLPE G-BOX ADAPTERPLATTA STOLPE G-BOX 2468856 2468856 APSG Adapterplatta stolpe för montage av kapsling på Ø60mm rör passar G-box och U-GBN.
DÖRR G-BOX DÖRR G-BOX 2468857 2468857 DG Dörr till skåp för G-box, tillverkad i rostfri plåt, strukturlackerad i gråsvart nyans. Levereras komplett med lås för hänglås och gångjärn för skåp (E2468858)
SKÅP G-BOX SKÅP G-BOX 2468858 2468858 SG Skåp för G-box, tillverkad i rostfri plåt strukturlackerad i gråsvart nyans. Levereras med 2 st väggfästen för att enkelt montera G-box i skåpet.
ADAPTER SCHUKO/UIL.216 2FRP ADAPTER SCHUKO/UIL.216 2FRP 2468973 2468973 AP2 SCH/UIL Adapter schuko/UIL 216
