Mätcentraler 400A

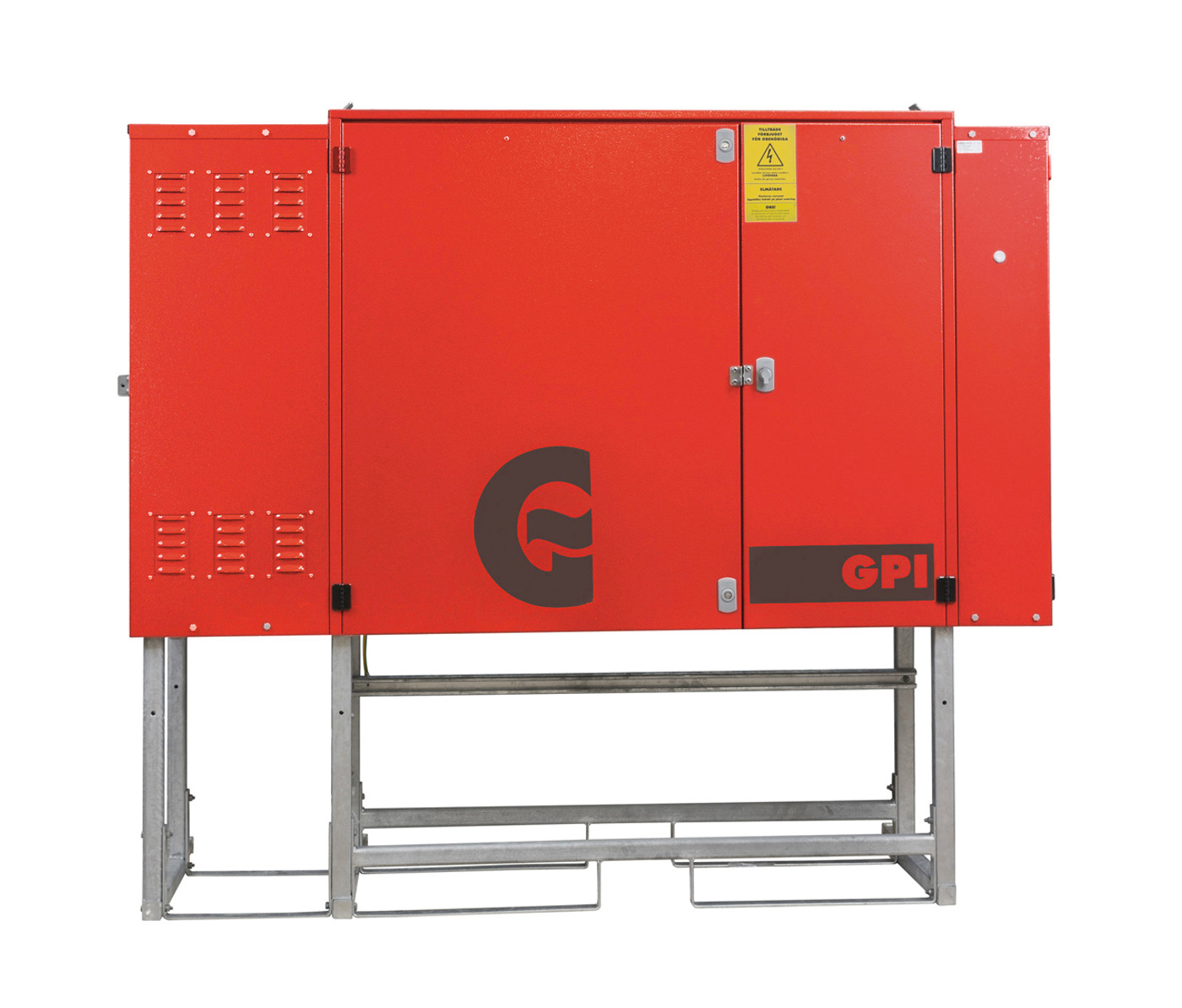

Huvudcentral 400A (HC400) byggd i GPI-systemet. Denna central är utrustad med separat sidoskåp för anslutning av inkommande kablage från energileverantören (2st. säkringslastbrytare á 250A) samt gemensam strömtrafomodul inklusive 3st strömtransformatorer. Denna central används normalt vid större lägenhetsproduktioner, hotellbyggnader, evenemang etc. Centralen är utrustad med 2st. SLK400-utgångar för vidarematning med jordkabel (Typ AKKJ 95-240mm²). Möjlighet för komplettering av fler utgående SLK-moduler samt uttagsmoduler 13-63A som föregås av jordfelsbrytare och automatsäkringar efter behov. Centralen är utrustad med varmgalvat stativ och låsbara dörrar. Åtdragningsmoment anslutningsplintar 10-95mm2: 15Nm Åtdragningsmoment anslutningsplintar 95-240mm2: 25Nm. Huvudcentral 400A GPI 2x250A 1100IM E2466390 - ZF GPI 400-1100
Artikelnummer
352061
Material Stålplåt
Färg Röd
Frekvens [Hz] 50
Standard EN 61439-4
Djup [mm] 650
Märkspänning [V AC] 400
Förpackningsstorlek[st] 1
Namn Utg.HUVUDC GPI 400A 1100IM(2466390)
Artikelnummer 352061
Skyddsklass [IP] 44
Nettovikt [kg] 270
Märkström [A] 400
Bredd [mm] 1662
Höjd [mm] 1710
Moduler 24+12
Utgångsdatum 2019-10-31
Ersättningsartikel Utg.HUVUDC GPI 400A 1100IM(2466390) (352338)
Ersättningsartikel 352338

Fler varianter av Mätcentraler 400A

E-nummer Artikelnummer Typnamn Skyddsklass [IP] Nettovikt [kg] Märkström [A] Bredd [mm] Höjd [mm] IEC-Uttag IEC-Uttag Jordfelsbrytare [st] MCB MCB Schuko [st] IEC-Uttag MCB Jordfelsbrytare [st] Mätarplatser [st] MCB Fast anslutning NH1-2/250A [st] Moduler
HUVUDC 400A GPI 2x250 2x160 1x63 2x32 1x16 3x13 352338 ZFSF 400 GPI/22/12103-21 43 300 630 1710 1660 1st 16A 3P+N+E 230/400V 2st 32A 3P+N+E 230/400V 1st 40A/4P 3st C113 1st C316 3 1st 63A 3P+N+E 230/400V 2st C332 1st 63A/4P 1 1st C363 2 20
HUVUDCENTR 400A GPI/EB 2469126 353729 ZFSF 400 GPI/EB/22/12103 44 297 630 1710 1662 1st 16A 3P+N+E 230/400V 2st 32A 3P+N+E 230/400V 1st 40A/4P 3st C113 1st C316 3 1st 63A 3P+N+E 230/400V 2st C332 1st 63A/4P 1 1st C363 2 20

Tillbehör för Mätcentraler 400A

Namn E-nummer Artikelnummer Typnamn Beskrivning
RCCB GD 40A 30mA 4P 107977 RCCB GD 40A 30mA 4-polig
RCCB GD 63A 30mA 4P 107978 RCCB GD 63A 30mA 4-polig
RCCB GD 63A 300mA 4P 108029 RCCB GD 63A 300mA 4-polig
SCHUKO 10/16A SCHUKO 10/16A 1896880 1896880 UIF 10/16 Uttag schuko 10/16A.
DVÄRGB GS C-KAR 13A 10kA 1P DVÄRGB GS C-KAR 13A 10kA 1P 2142707 2142707 MCB GS C113 Dvärgbrytare GS C-Karaktäristik 13A 10kA 1-polig
DVÄRGB GS C-KAR 16A 10kA 3P DVÄRGB GS C-KAR 16A 10kA 3P 2142753 2142753 MCB GS C316 Dvärgbrytare GS C-Karaktäristik 16A 10kA 3-polig
DVÄRGB GS C-KAR 32A 10kA 3P DVÄRGB GS C-KAR 32A 10kA 3P 2142756 2142756 MCB GS C332 Dvärgbrytare GS C-Karaktäristik 32A 10kA 3-polig
DVÄRGB GS C-KAR 63A 10kA 3P DVÄRGB GS C-KAR 63A 10kA 3P 2142759 2142759 MCB GS C363 Dvärgbrytare GS C-Karaktäristik 63A 10kA 3-polig
HUVUDBR 40A 3P HUVUDBR 40A 3P 2142854 2142854 HB 340 Huvudbrytare 40A 3-polig
HUVUDBR 80A 3P HUVUDBR 80A 3P 2142856 2142856 HB 380 Huvudbrytare 80A 3-polig
UTTAG RAK 5P 16A 6h UTTAG RAK 5P 16A 6h 2424909 2424909 UI 416-6 S Uttag rak basic 5-polig 16A 6h
UTTAG RAK 5P 32A 6h UTTAG RAK 5P 32A 6h 2424930 2424930 UI 432-6 S Uttag rak basic 5-polig 32A 6h
UTTAG RAK 5P 63A 6h UTTAG RAK 5P 63A 6h 2424949 2424949 UI 463-6 S Uttag rak basic 5-polig 63A 6h
UTTAG SNED 5P 63A 6h UTTAG SNED 5P 63A 6h 2425071 2425071 UIS 463-6 S Uttag sned basic 5-polig 63A 6h
UNDERCENTR 63A SKÅP/STATIV 1x63 2x32 3x16 6x13 UNDERCENTR 63A SKÅP/STATIV 1x63 2x32 3x16 6x13 2469015 2469015 U GBSN 463-6/00/12306-21 Uttagscentral i skåpmodell 63A med jordfelsbrytare 6xschuko 3x16A uttag 2x32A uttag 1x63A uttag ( 355008 )
FÖRD.CENTR F ANSL 125A 5JFB FÖRD.CENTR F ANSL 125A 5JFB 2469043 2469043 GSF 125/01/12303-41 Uttagscentral i skåpmodell för fast anslutning125A med 5st Jordfelsbrytare.
TÄCKMODUL GPI 1M 50MM

TÄCKMODUL GPI 1M 50MM 2469101 2469101 BM-1 Täckmodul GPI 1 modul 50mm
TÄCKMODUL 3M GPI 150MM
TÄCKMODUL 3M GPI 150MM 2469102 2469102 BM-3 Täckmodul GPI 3 modul 150mm
TÄCKMODUL GPI 4M 200MM
TÄCKMODUL GPI 4M 200MM 2469103 2469103 BM-4 Täckmodul GPI 4 moduler
BERÖRINGSSKYDD SATS GPI 2469104 2469104 BS-GPI Beröringsskyddsats för fast anslutna kablar GPI
TRANSPORTSKYDD GPI TRANSPORTSKYDD GPI 2469107 2469107 TF Transportskydd GPI för uttagsmodulen
DELBAR PLINTSATS 10-95 DELBAR PLINTSATS 10-95 2466339 351982 PE/N 10-95 Delbar plintsats PE/N 10-95mm² GPI.
DELBAR PLINTSATS 95-240 DELBAR PLINTSATS 95-240 2466340 351983 PE/N 95-240 Delbar plintsats PE/N 95-240mm²
FSF 160 GPI/01/22103 GPI 353184 FSF 160 GPI/01/22103
B-SKYDD/STÖDINSATS 3M 80793 Beröringsskydd stödinsats 3moduler passar GPI-systemet.E2466396 - BS 3M GPI
B-SKYDD/STÖDINSATS 4M 80794 Beröringsskydd stödinsats 4 moduler passar GPI-system
B-SKYDD/STÖDINSATS 5M 80795 Beröringsskydd stödinsats 5moduler passar GPI-system.
