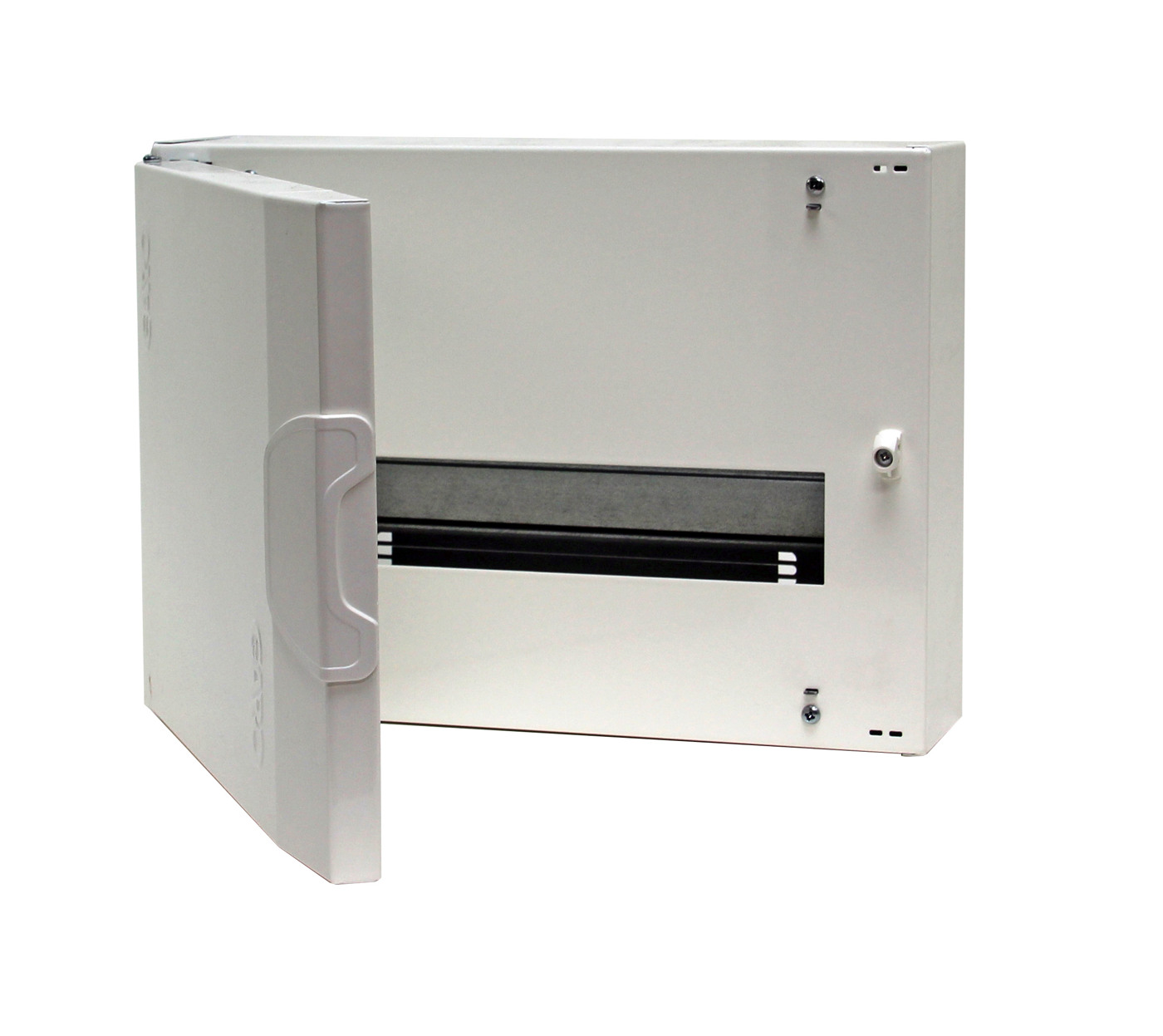

Plåtcentraler IP30

GAROs plåtcentraler för utanpåliggande montage.Centralen levereras alltid med dörr som kan vändas efter behov. Dörrarna är även förberedda för eventuellt montage av lås. Djupet bakom DIN -skenorna är 23mm. Med enkla fästen hålls hela inredet på plats men vid installation eller justeringar kan allt fällas ut i vinkel vilket gör att man får ett bekvämt arbetsutrymme samt en stor hjälp vid det slutliga montaget av de utgående kablarna. Detta bidrar till ett säkerställande av den kompletta centraler beträffande risken för överslag och uppkomsten av ljusbågar mellan ofullständiga anslutna ledare.Centralen finns från 1-radig upp till 5-raders med 14,20 resp 25 modulplatser/rad. Plåtcentral Utanpåliggande 1rad 14Moduler
E-nummer
2290019
Artikelnummer
356018
Skyddsklass [IP] 30
Färg RAL9010 Vit
Frekvens [Hz] 50
Märkspänning [V AC] 400
Standard EN 61439-3
Djup [mm] 108
Material Plåt
Placering Utanpåliggande
Isolationsspänning [V] 400
Kortslutningsström [kA] 10
Märkimpuls spänning [Uimp,kV] 4
Vilkorlig kortslutn.ström [Icc,kA] 10
Miljögrad 2
Mekanisk påverkan [IK] 05
Vidarematning [A] Vidarematning 63
Namn PLÅTC UPL 1R 14M
E-nummer 2290019
Artikelnummer 356018
Typnamn NUML 14-1
Märkström [A] 35
Moduler 14
Nettovikt [kg] 2.80
Bredd [mm] 335
Höjd [mm] 245
Anslutning PE [st] 16
Anslutning N [st] 16

Fler varianter av Plåtcentraler IP30

E-nummer Artikelnummer Typnamn Märkström [A] Moduler Nettovikt [kg] Bredd [mm] Höjd [mm] Anslutning PE [st] Anslutning N [st]
PLÅTC UPL 1R 14M 2290019 356018 NUML 14-1 35 14 2.80 335 245 16 16
PLÅTC UPL 2R 28M 2290020 356019 NUML 28-2 50 28 3.80 335 370 16 16
PLÅTC UPL 3R 42M 2290021 356020 NUM 42-3 50 42 5.40 335 549 26 15+16
PLÅTC UPL 1R 20M 2290022 356021 NUML 20-1 35 20 3.50 418 245 16 16
PLÅTC UPL 2R 40M 2290023 356022 NUML 40-2 50 40 4.60 418 370 26 15+16
PLÅTC UPL 3R 60M 2290024 356023 NUM 60-3 50 60 6.50 418 549 25+11 15+16+11
PLÅTC UPL 4R 80M 2290025 356024 NUM 80-4 50 80 9 418 749 24+11+16 15+16+11+16
PLÅTC UPL 5R 100M 2290026 356025 NUM 100-5 50 100 11.10 418 875 24+11+26 15+16+11+15+16
PLÅTC UPL 2R 50M 2290027 356026 NUML 50-2 50 50 5.60 515 370 12+25 11+11+11
PLÅTC UPL 1R 25M 2200918 356098 NUML 25-1 35 25 4 515 245 16 17

Tillbehör för Plåtcentraler IP30

Namn E-nummer Artikelnummer Typnamn Beskrivning
TÄCKBRICKA 57MOD 1M VIT 2178149 107378 TB 57 Täckbricka 57 moduler vit 1 meter.
B-SKYDD FASSKENOR 1F B-SKYDD FASSKENOR 1F 2142848 108449 BFS 1F Beröringsskydd fasskenor 1-fas
FASSKENA 3FAS 6M/10 FASSKENA 3FAS 6M/10 2142370 110387 GBB 3-06-10 Fasskena 3-fas 6-moduler 10mm²
FASSKENA 3FAS 9M/10 FASSKENA 3FAS 9M/10 2142371 110390 GBB 3-09-10 Fasskena 3-fas 9 moduler 10mm²
FASSKENA 3FAS 12M/10 110393
FASSKENA 3FAS 13M/10 FASSKENA 3FAS 13M/10 2142372 110394 GBB 3-13-10 Fasskena 3-fas 13 moduler 10mm²
FASSKENA 3FAS 14M/10 FASSKENA 3FAS 14M/10 2142373 110395 GBB 3-14-10 Fasskena 3-fas 14-moduler 10mm²
FASSKENA 3FAS 21M/10 FASSKENA 3FAS 21M/10 2142375 110402 GBB 3-21-10 Fasskena 3-fas 21-moduler10mm²
FASSKENA 3FAS 25M/10 FASSKENA 3FAS 25M/10 2142376 110405 GBB 3-25-10 Fasskena 3-fas 25-moduler 10mm²
FASSKENA 3FAS+N 57M/16 FASSKENA 3FAS+N 57M/16 2142379 110411 GBB 3N-57-16 Fasskena 3-fas+N 57- moduler 16mm²
FASSKENA 1FAS+N 57M/16 FASSKENA 1FAS+N 57M/16 2142381 110415 GBB 1N-57-16 Fasskena 1-fas+N 57-moduler 16mm²
ÄNDSKYDD FASSKENA 3F 10 TYP D ÄNDSKYDD FASSKENA 3F 10 TYP D 2142382 110417 GBBEP 3-10 Ändskydd för 3-fas 10mm² fasskena
ÄNDSKYDD FASSKENA 4F 16 TYP C ÄNDSKYDD FASSKENA 4F 16 TYP C 2142383 110418 GBBEP 4-16 Ändskydd för 4-fas 16mm² fasskena
BERÖRINGSSKYDD FASSKENA 5M BERÖRINGSSKYDD FASSKENA 5M 2142384 110419 GBBTP 5M Beröringsskydd för fasskena 5-moduler
SKRUVPLOMBERING 100ST/PÅSE SKRUVPLOMBERING 100ST/PÅSE 2201605 110586 PB-S Skruvplombering universal packade 100st/påse
BÄTTRINGSFÄRG VIT PENSEL BÄTTRINGSFÄRG VIT PENSEL 1693384 1693384 BFV Bättringsfärg vit pensel
FASSKENA 1F 57M  10 FASSKENA 1F 57M 10 2142838 2142838 FS 157 Fasskena 1-fas 57 moduler 10mm².
Ö-KOPPLINGSBYG 3F 125/10 Ö-KOPPLINGSBYG 3F 125/10 2142849 2142849 ÖB 3 Överkopplingsbygel 3-fas 10mm² skenavstånd 125mm.
JORDAT UTTAG 250V 10-16A JORDAT UTTAG 250V 10-16A 2142898 2142898 J UT 250V Petskyddat jordat uttag för DIN-slits 250V/16A bredd 44mm
TÄCKBRICKA 14M TÄCKBRICKA 14M 2178151 2178151 TB 14 Täckbricka 14 moduler
PLASTFICKA GRUPPSCH PLASTFICKA GRUPPSCH 2270794 2270794 GF-1 Plastficka och gruppschema.
NUMMERLIST 1-120 2270839 2270839 NLT 1-120 Nummerlist 1-120
NUMMERLIST 1-42 2270910 2270910 NLT 1-42 Nummerlist 1-42
NUMMERLIST 1-75 NUMMERLIST 1-75 2270911 2270911 NLT 1-75 Nummerlist 1-75
BÄTTRINGSFÄRG VIT SPRAY 2394822 2394822 BFVS Bättringsfärg vit spray
SNABBPLINT GRÖN 16 4 2,5 SNABBPLINT GRÖN 16 4 2,5 2142022 352006 SPG 15 GRÖN Snabbplint grön PE/1x2,5-16mm²,2x2,5-4mm² och 12x1,5-2,5mm² ,komplettering för DIN-montage.
SNABBPLINT BLÅ 16 4 2,5 SNABBPLINT BLÅ 16 4 2,5 2142023 352007 SPB 15 BLÅ Snabbplint blå N/1x2,5-16mm²,2x2,5-4mm² och 12x1,5-2,5mm² ,komplettering för DIN-montage.
PLINT SNABBANSLUTNING EN314L PLINT SNABBANSLUTNING EN314L 2142042 352129 EN-L E314/N314 Plint med snabbanslutning PE/N 3x2,5-16m² och 14x1,5-4mm² passar alla GAROs centraler, levereras inkl DIN-fästen.
PLINT SNABBANSLUTNING NN314L PLINT SNABBANSLUTNING NN314L 2142043 352130 EN-L N314/N314 Plint med snabbanslutning N/N 3x2,5-16m² och 14x1,5-4mm² passar alla GAROs centraler, levereras inkl DIN-fästen.
PLINT SNABBANSLUTNING E621L PLINT SNABBANSLUTNING E621L 2142044 352131 EN-L E621 Plint med snabbanslutning PE 6x2,5-16m² och 21x1,5-4mm² passar alla GAROs centraler, levereras inkl DIN-fästen.
PLINT SNABBANSLUTNING EN310S PLINT SNABBANSLUTNING EN310S 2142045 352132 EN-S E310/N210 Plint med snabbanslutning PE/N 3x2,5-16m² och 10x1,5-4mm² passar alla GAROs centraler förutom NUP, levereras inkl DIN-fästen.
PLINT SNABBANSLUTNING NN314L PLINT SNABBANSLUTNING NN314L 2142046 352133 EN-S N310/N210 Plint med snabbanslutning N/N 2x2,5-16m² och 10x1,5-4mm²/3x2,5-16m² och 10x1,5-4mm², passar alla GAROs centraler förutom NUP, levereras inkl DIN-fästen.
PLINT SNABBANSLUTNING E621S PLINT SNABBANSLUTNING E621S 2142047 352134 EN-S E621 Plint med snabbanslutning PE 6x2,5-16m² och 21x1,5-4mm² passar alla GAROs centraler förutom NUP, levereras inkl DIN-fästen.
DISTANSREGEL N14 2290064 352530 RD REGELDISTANS NORM N14 Distansregel används för att fästa 20-modulers bottenlådor när det är regelavstånd 600mm.
SNABBPLINT 2x16 10x1,5-4 SNABBPLINT 2x16 10x1,5-4 2142020 352531 EN-M E/N210 Plint med snabbanslutning och dinskenefäste, typ EN-M E/N210 2x16mm 10x1,5-4mm.
LÅSSATS NLN3 LÅSSATS NLN3 2290062 356067 NLN3 Låssats passande Norm,-Media,- och Kombicentral
