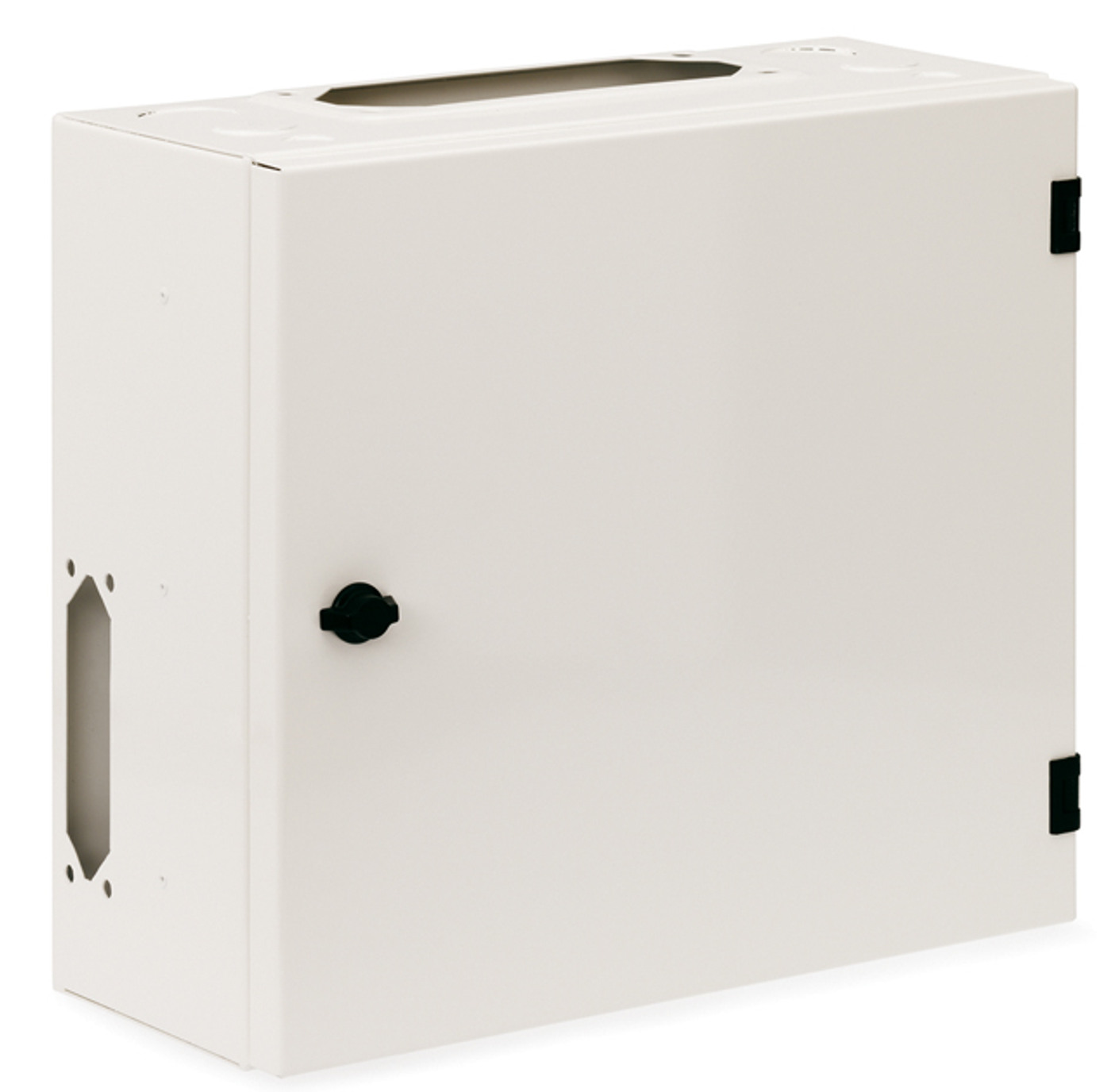

PLÅTC ROSTFRI UTV 1R 14M

Plåtcentraler IP55

GAROs plåtcentral tillverkad i rostfri plåt för att klara riktigt tuffa förhållanden såsom t ex lantbruks- och industrimiljöer. Med enkla fästen hålls hela inredet på plats men vid installation eller justeringar kan allt fällas ut i 90° vilket gör att man får ett bekvämt arbetsutrymme samt en stor hjälp vid det slutliga montaget av de utgående kablarna. Dörren är försedd med vredlås, men kan vid behov förses med nyckellås. Plåtcentral rostfri utanpåliggande 1rad 14-moduler
E-nummer
2270917
Artikelnummer
2270917
Support
Skyddsklass [IP] 55
Färg RAL9010 Vit
Frekvens [Hz] 50
Märkspänning [V AC] 400
Standard EN 61439-3
Djup [mm] 171
Material Rostfri
Placering Utanpåliggande
Isolationsspänning [V] 400
Driftspänning [V AC] 400
Kortslutningsström [kA] 10
Vidarematning [A] Vidarematning 63
Namn PLÅTC ROSTFRI UTV 1R 14M
E-nummer 2270917
Artikelnummer 2270917
Typnamn NUR 1-14
Märkström [A] 35
Moduler 14
Nettovikt [kg] 7
Bredd [mm] 388
Höjd [mm] 347
Anslutning PE [st] 16
Anslutning N [st] 16

Manual

Fler varianter av Plåtcentraler IP55

E-nummer Artikelnummer Typnamn Märkström [A] Moduler Nettovikt [kg] Bredd [mm] Höjd [mm] Anslutning PE [st] Anslutning N [st]
PLÅTC ROSTFRI UTV 1R 14M 2270917 2270917 NUR 1-14 35 14 7 388 347 16 16
PLÅTC ROSTFRI UTV.2R 28M 2270918 2270918 NUR 2-28 50 28 9 388 472 16 16
PLÅTC ROSTFRI UTV.3R 42M 2270919 2270919 NUR 3-42 50 42 11.80 388 597 26 15+16
PLÅTC ROSTFRI UTV.1R 25M 2270920 2270920 NUR 1-25 35 25 10.20 579 347 16 16
PLÅTC ROSTFRI UTV.2R 50M 2270921 2270921 NUR 2-50 50 50 12.30 579 472 12+25 11+11+11
PLÅTC ROSTFRI UTV.3R 75M 2270922 2270922 NUR 3-75 50 75 16 579 597 25+25 11+10+11+11

Tillbehör för Plåtcentraler IP55

Namn E-nummer Artikelnummer Typnamn Beskrivning
LÅS NYCKEL MSS/MSI LÅS NYCKEL MSS/MSI 103555 Nyckellås passande MSS/MSI skåp.
TÄCKBRICKA 57MOD 1M VIT 2178149 107378 TB 57 Täckbricka 57 moduler vit 1 meter.
B-SKYDD FASSKENOR 1F B-SKYDD FASSKENOR 1F 2142848 108449 BFS 1F Beröringsskydd fasskenor 1-fas
FASSKENA 3FAS 6M/10 FASSKENA 3FAS 6M/10 2142370 110387 GBB 3-06-10 Fasskena 3-fas 6-moduler 10mm²
FASSKENA 3FAS 9M/10 FASSKENA 3FAS 9M/10 2142371 110390 GBB 3-09-10 Fasskena 3-fas 9 moduler 10mm²
FASSKENA 3FAS 13M/10 FASSKENA 3FAS 13M/10 2142372 110394 GBB 3-13-10 Fasskena 3-fas 13 moduler 10mm²
FASSKENA 3FAS 14M/10 FASSKENA 3FAS 14M/10 2142373 110395 GBB 3-14-10 Fasskena 3-fas 14-moduler 10mm²
FASSKENA 3FAS 25M/10 FASSKENA 3FAS 25M/10 2142376 110405 GBB 3-25-10 Fasskena 3-fas 25-moduler 10mm²
FASSKENA 3FAS 57M/10 FASSKENA 3FAS 57M/10 2142377 110406 GBB 3-57-10 Fasskena 3-fas 57-moduler 10mm²
FASSKENA 3FAS 57M/16 FASSKENA 3FAS 57M/16 2142378 110410 GBB 3-57-16 Fasskena 3-fas 57-moduler 16mm²
FASSKENA 3FAS+N 57M/16 FASSKENA 3FAS+N 57M/16 2142379 110411 GBB 3N-57-16 Fasskena 3-fas+N 57- moduler 16mm²
FASSKENA 1FAS+N 57M/16 FASSKENA 1FAS+N 57M/16 2142381 110415 GBB 1N-57-16 Fasskena 1-fas+N 57-moduler 16mm²
ÄNDSKYDD FASSKENA 3F 10 TYP D ÄNDSKYDD FASSKENA 3F 10 TYP D 2142382 110417 GBBEP 3-10 Ändskydd för 3-fas 10mm² fasskena
ÄNDSKYDD FASSKENA 4F 16 TYP C ÄNDSKYDD FASSKENA 4F 16 TYP C 2142383 110418 GBBEP 4-16 Ändskydd för 4-fas 16mm² fasskena
BERÖRINGSSKYDD FASSKENA 5M BERÖRINGSSKYDD FASSKENA 5M 2142384 110419 GBBTP 5M Beröringsskydd för fasskena 5-moduler
SKRUVPLOMBERING 100ST/PÅSE SKRUVPLOMBERING 100ST/PÅSE 2201605 110586 PB-S Skruvplombering universal packade 100st/påse
BÄTTRINGSFÄRG VIT PENSEL BÄTTRINGSFÄRG VIT PENSEL 1693384 1693384 BFV Bättringsfärg vit pensel
FASSKENA 1F 57M 10 FASSKENA 1F 57M 10 2142838 2142838 FS 157 Fasskena 1-fas 57 moduler 10mm².
Ö-KOPPLINGSBYG 3F 125/10 Ö-KOPPLINGSBYG 3F 125/10 2142849 2142849 ÖB 3 Överkopplingsbygel 3-fas 10mm² skenavstånd 125mm.
JORDAT UTTAG 250V 10-16A JORDAT UTTAG 250V 10-16A 2142898 2142898 J UT 250V Petskyddat jordat uttag för DIN-slits 250V/16A bredd 44mm
TÄCKBRICKA 14M TÄCKBRICKA 14M 2178151 2178151 TB 14 Täckbricka 14 moduler
PLASTFICKA GRUPPSCH PLASTFICKA GRUPPSCH 2270794 2270794 GF-1 Plastficka och gruppschema.
NUMMERLIST 1-120 2270839 2270839 NLT 1-120 Nummerlist 1-120
GRUPPSCHEMA GRUPPSCHEMA 2270897 2270897 GRS Gruppschema
NUMMERLIST 1-42 2270910 2270910 NLT 1-42 Nummerlist 1-42
NUMMERLIST 1-75 NUMMERLIST 1-75 2270911 2270911 NLT 1-75 Nummerlist 1-75
BÄTTRINGSFÄRG VIT SPRAY 2394822 2394822 BFVS Bättringsfärg vit spray
SNABBPLINT GRÖN 16 4 2,5 SNABBPLINT GRÖN 16 4 2,5 2142022 352006 SPG 15 GRÖN Snabbplint grön PE/1x2,5-16mm²,2x2,5-4mm² och 12x1,5-2,5mm² ,komplettering för DIN-montage.
SNABBPLINT BLÅ 16 4 2,5 SNABBPLINT BLÅ 16 4 2,5 2142023 352007 SPB 15 BLÅ Snabbplint blå N/1x2,5-16mm²,2x2,5-4mm² och 12x1,5-2,5mm² ,komplettering för DIN-montage.
PLINT SNABBANSLUTNING EN314L PLINT SNABBANSLUTNING EN314L 2142042 352129 EN-L E314/N314 Plint med snabbanslutning PE/N 3x2,5-16m² och 14x1,5-4mm² passar alla GAROs centraler, levereras inkl DIN-fästen.
PLINT SNABBANSLUTNING NN314L PLINT SNABBANSLUTNING NN314L 2142043 352130 EN-L N314/N314 Plint med snabbanslutning N/N 3x2,5-16m² och 14x1,5-4mm² passar alla GAROs centraler, levereras inkl DIN-fästen.
PLINT SNABBANSLUTNING E621L PLINT SNABBANSLUTNING E621L 2142044 352131 EN-L E621 Plint med snabbanslutning PE 6x2,5-16m² och 21x1,5-4mm² passar alla GAROs centraler, levereras inkl DIN-fästen.
PLINT SNABBANSLUTNING EN310S PLINT SNABBANSLUTNING EN310S 2142045 352132 EN-S E310/N210 Plint med snabbanslutning PE/N 3x2,5-16m² och 10x1,5-4mm² passar alla GAROs centraler förutom NUP, levereras inkl DIN-fästen.
PLINT SNABBANSLUTNING NN314L PLINT SNABBANSLUTNING NN314L 2142046 352133 EN-S N310/N210 Plint med snabbanslutning N/N 2x2,5-16m² och 10x1,5-4mm²/3x2,5-16m² och 10x1,5-4mm², passar alla GAROs centraler förutom NUP, levereras inkl DIN-fästen.
PLINT SNABBANSLUTNING E621S PLINT SNABBANSLUTNING E621S 2142047 352134 EN-S E621 Plint med snabbanslutning PE 6x2,5-16m² och 21x1,5-4mm² passar alla GAROs centraler förutom NUP, levereras inkl DIN-fästen.
FASSKENA 3F 12M FASSKENA 3F 12M 2142002 352153 FS 412-L Fasskena 3-fas 12-moduler passar1-moduls personskyddsbrytare.
