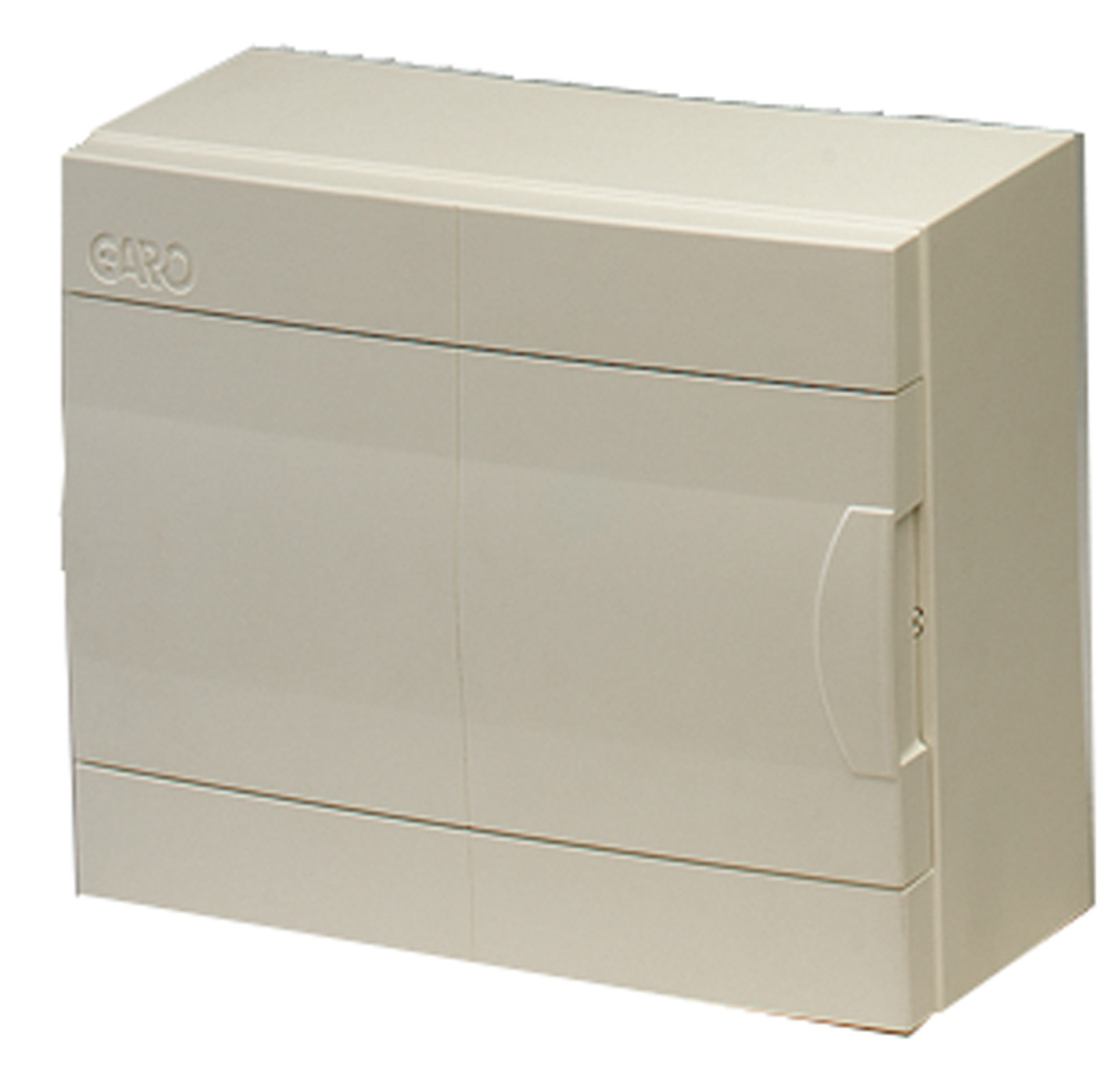

Plastcentraler IP31

GAROs plastcentraler för utanpåliggande montage i exklusiv design försedd med snabbplintar. Centralen finns från 1 rad upp till 3 rader med 13 modulplatser/rad, men kan med en enkel utbrytning anpassas till 14 moduler och bottendelarna kan med en chassikopplare fixeras tätt invid varandra. Med enkla snabbfästen hålls hela inredet på plats men vid installation eller justeringar kan allt fällas ut i 90° vilket gör att man får ett bekvämt arbetsutrymme samt en stor hjälp vid det slutliga montaget av de utgående kablarna. Det bidrar till ett säkerställande av den kompletta centralen beträffande risken för överslag och uppkomsten av ljusbågar mellan ofullständigt anslutna ledare. Djupet bakom DIN-skenorna är 29 mm i plastcentralen. Skåpen levereras alltid med dörr som kan vändas efter behov. Plastcentral utanpåliggande montage 1rad 13moduler
E-nummer
2270940
Artikelnummer
2270940
Skyddsklass [IP] 31
Färg RAL9010 Vit
Frekvens [Hz] 50
Märkspänning [V AC] 400
Standard EN 61439-3
Bredd [mm] 300
Djup [mm] 125
Material Plast
Placering Utanpåliggande
Isolationsspänning [V] 400
Kortslutningsström [kA] 10
Vidarematning [A] Vidarematning 63
Namn PLASTCENTRAL UPL 1R 13M
E-nummer 2270940
Artikelnummer 2270940
Typnamn NUP 1-13
Märkström [A] 35
Moduler 13
Nettovikt [kg] 0.76
Höjd [mm] 245
Anslutning PE [st] 16
Anslutning N [st] 16

Fler varianter av Plastcentraler IP31

E-nummer Artikelnummer Typnamn Märkström [A] Moduler Nettovikt [kg] Höjd [mm] Anslutning PE [st] Anslutning N [st]
PLASTCENTRAL UPL 1R 13M 2270940 2270940 NUP 1-13 35 13 0.76 245 16 16
PLASTCENTRAL UPL 2R 26M 2270942 2270942 NUP 2-26 50 26 1.63 370 16 16
PLASTCENTRAL UPL 3R 39M 2270944 2270944 NUP 3-39 50 39 2.20 495 26 15+16

Tillbehör för Plastcentraler IP31

Namn E-nummer Artikelnummer Typnamn Beskrivning
TÄCKBRICKA 57MOD 1M VIT 2178149 107378 TB 57 Täckbricka 57 moduler vit 1 meter.
B-SKYDD FASSKENOR 1F B-SKYDD FASSKENOR 1F 2142848 108449 BFS 1F Beröringsskydd fasskenor 1-fas
FASSKENA 3FAS 6M/10 FASSKENA 3FAS 6M/10 2142370 110387 GBB 3-06-10 Fasskena 3-fas 6-moduler 10mm²
FASSKENA 3FAS 9M/10 FASSKENA 3FAS 9M/10 2142371 110390 GBB 3-09-10 Fasskena 3-fas 9 moduler 10mm²
FASSKENA 3FAS 12M/10 110393
FASSKENA 3FAS 13M/10 FASSKENA 3FAS 13M/10 2142372 110394 GBB 3-13-10 Fasskena 3-fas 13 moduler 10mm²
FASSKENA 3FAS 21M/10 FASSKENA 3FAS 21M/10 2142375 110402 GBB 3-21-10 Fasskena 3-fas 21-moduler10mm²
FASSKENA 3FAS 25M/10 FASSKENA 3FAS 25M/10 2142376 110405 GBB 3-25-10 Fasskena 3-fas 25-moduler 10mm²
FASSKENA 3FAS 57M/10 FASSKENA 3FAS 57M/10 2142377 110406 GBB 3-57-10 Fasskena 3-fas 57-moduler 10mm²
FASSKENA 3FAS+N 57M/16 FASSKENA 3FAS+N 57M/16 2142379 110411 GBB 3N-57-16 Fasskena 3-fas+N 57- moduler 16mm²
FASSKENA 1FAS+N 57M/16 FASSKENA 1FAS+N 57M/16 2142381 110415 GBB 1N-57-16 Fasskena 1-fas+N 57-moduler 16mm²
ÄNDSKYDD FASSKENA 3F 10 TYP D ÄNDSKYDD FASSKENA 3F 10 TYP D 2142382 110417 GBBEP 3-10 Ändskydd för 3-fas 10mm² fasskena
ÄNDSKYDD FASSKENA 4F 16 TYP C ÄNDSKYDD FASSKENA 4F 16 TYP C 2142383 110418 GBBEP 4-16 Ändskydd för 4-fas 16mm² fasskena
BERÖRINGSSKYDD FASSKENA 5M BERÖRINGSSKYDD FASSKENA 5M 2142384 110419 GBBTP 5M Beröringsskydd för fasskena 5-moduler
SKRUVPLOMBERING 100ST/PÅSE SKRUVPLOMBERING 100ST/PÅSE 2201605 110586 PB-S Skruvplombering universal packade 100st/påse
BÄTTRINGSFÄRG VIT PENSEL BÄTTRINGSFÄRG VIT PENSEL 1693384 1693384 BFV Bättringsfärg vit pensel
FASSKENA 1F 57M  10 FASSKENA 1F 57M 10 2142838 2142838 FS 157 Fasskena 1-fas 57 moduler 10mm².
Ö-KOPPLINGSBYG 3F 125/10 Ö-KOPPLINGSBYG 3F 125/10 2142849 2142849 ÖB 3 Överkopplingsbygel 3-fas 10mm² skenavstånd 125mm.
JORDAT UTTAG 250V 10-16A JORDAT UTTAG 250V 10-16A 2142898 2142898 J UT 250V Petskyddat jordat uttag för DIN-slits 250V/16A bredd 44mm
TÄCKBRICKA 13M TÄCKBRICKA 13M 2178150 2178150 TB 13 Täckbricka 13 moduler
DINSKENA 12 MOD LÅG DINSKENA 12 MOD LÅG 2178180 2178180 NDL DIN-skena 12 moduler för kapsling typ NUP.Anpassad för ett lägre montage av t ex diazedsäkringar eller andra höga komponenter.
CHASSIKOPP NUP 4FRP CHASSIKOPP NUP 4FRP 2178185 2178185 NUCK Chassikoppling för normkapsling NUP,levereras 4st.
PLASTFICKA GRUPPSCH PLASTFICKA GRUPPSCH 2270794 2270794 GF-1 Plastficka och gruppschema.
NUMMERLIST 1-120 2270839 2270839 NLT 1-120 Nummerlist 1-120
NUMMERLIST 1-42 2270910 2270910 NLT 1-42 Nummerlist 1-42
NUMMERLIST 1-75 NUMMERLIST 1-75 2270911 2270911 NLT 1-75 Nummerlist 1-75
BÄTTRINGSFÄRG VIT SPRAY 2394822 2394822 BFVS Bättringsfärg vit spray
SNABBPLINT GRÖN 16 4 2,5 SNABBPLINT GRÖN 16 4 2,5 2142022 352006 SPG 15 GRÖN Snabbplint grön PE/1x2,5-16mm²,2x2,5-4mm² och 12x1,5-2,5mm² ,komplettering för DIN-montage.
SNABBPLINT BLÅ 16 4 2,5 SNABBPLINT BLÅ 16 4 2,5 2142023 352007 SPB 15 BLÅ Snabbplint blå N/1x2,5-16mm²,2x2,5-4mm² och 12x1,5-2,5mm² ,komplettering för DIN-montage.
PLINT SNABBANSLUTNING EN314L PLINT SNABBANSLUTNING EN314L 2142042 352129 EN-L E314/N314 Plint med snabbanslutning PE/N 3x2,5-16m² och 14x1,5-4mm² passar alla GAROs centraler, levereras inkl DIN-fästen.
PLINT SNABBANSLUTNING NN314L PLINT SNABBANSLUTNING NN314L 2142043 352130 EN-L N314/N314 Plint med snabbanslutning N/N 3x2,5-16m² och 14x1,5-4mm² passar alla GAROs centraler, levereras inkl DIN-fästen.
PLINT SNABBANSLUTNING E621L PLINT SNABBANSLUTNING E621L 2142044 352131 EN-L E621 Plint med snabbanslutning PE 6x2,5-16m² och 21x1,5-4mm² passar alla GAROs centraler, levereras inkl DIN-fästen.
SNABBPLINT 2x16 10x1,5-4 SNABBPLINT 2x16 10x1,5-4 2142020 352531 EN-M E/N210 Plint med snabbanslutning och dinskenefäste, typ EN-M E/N210 2x16mm 10x1,5-4mm.
LÅSSATS NLN3 LÅSSATS NLN3 2290062 356067 NLN3 Låssats passande Norm,-Media,- och Kombicentral
