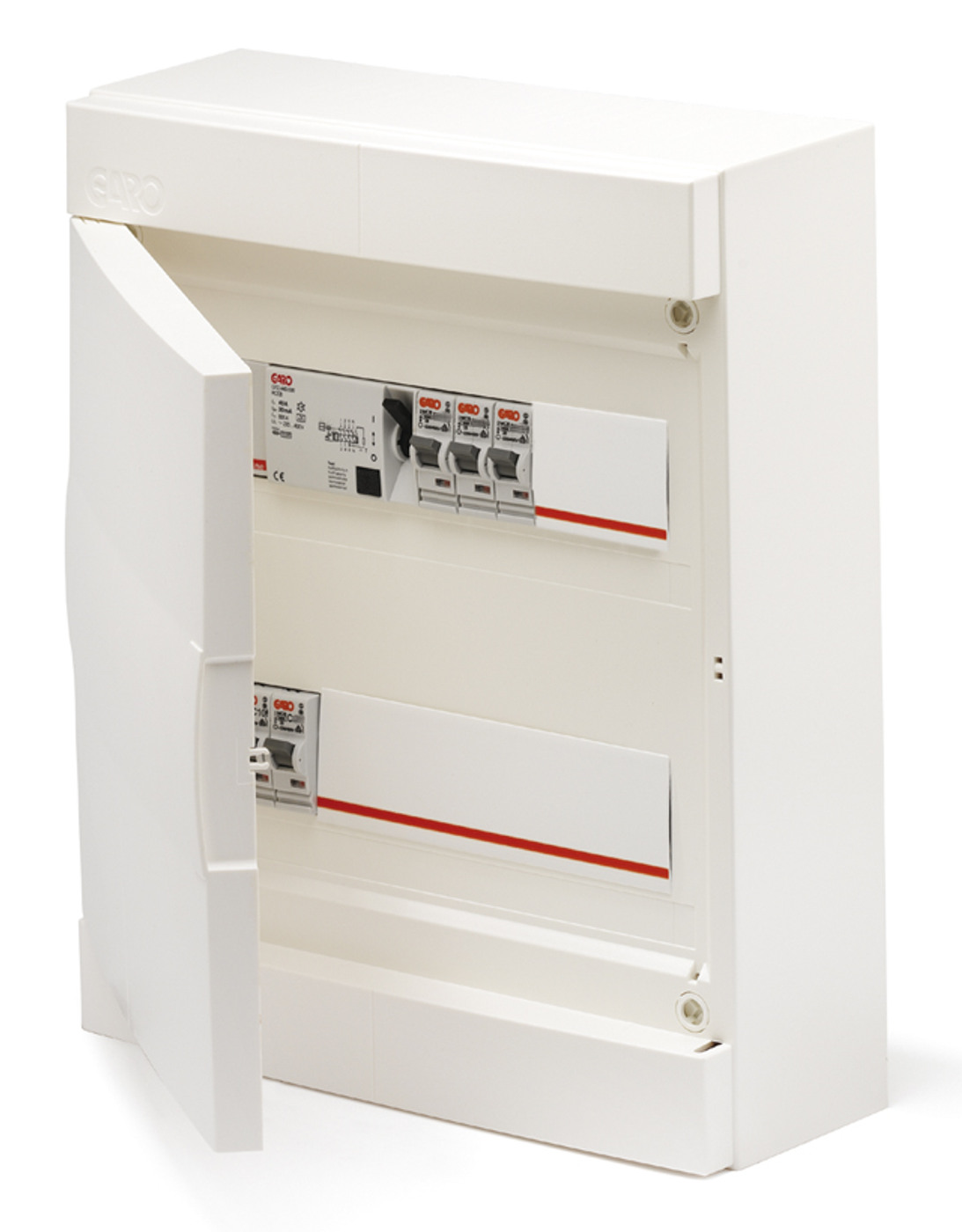

PLASTC UTV 2R 26M BEST 6kA

Plastcentraler IP31 färdigbestyckad

Plastcentraler för utanpåliggande montage i vägg, färdigbestyckad. Centralen är tillverkad helt i halogenfritt plastmaterial och försedd med snabbplintar. Med enkla fästen hålls hela inredet på plats och kan vid installation eller justeringar fällas ut vilket gör att man får ett bekvämare arbetsutrymme samt en stor hjälp vid det slutliga montaget av de utgående kablarna. Detta bidrar till ett säkerställande av den kompletta centralen beträffande risken för överslag och uppkomsten av ljusbågar mellan ofullständigt anslutna ledare. Djupet bakom DIN-skenorna är 23 mm i plåtkapslingen. Skåpen levereras alltid med dörr som kan vändas efter behov. Plastcentral för utanpåliggande montage 2rad 26moduler bestyckad 6kA
E-nummer
2178979
Artikelnummer
2178979
Support
Märkspänning [V AC] 400
Frekvens [Hz] 50
Skyddsklass [IP] 31
Färg RAL9010 Vit
Standard EN 61439-3
Bredd [mm] 300
Djup [mm] 125
Material Plast
Placering Utanpåliggande
Isolationsspänning [V] 400
Vidarematning [A] Vidarematning 63
Brytare [A] 3x40
Namn PLASTC UTV 2R 26M BEST 6kA
E-nummer 2178979
Artikelnummer 2178979
Typnamn NUP 226-6
Märkström [A] 50
Moduler 26
Höjd [mm] 370
Nettovikt [kg] 3.20
Kortslutningsström [kA] 6
Jordfelsbrytare [st] 1st 25A/4P
MCB 3st C110
MCB 3st C116

Manual

Fler varianter av Plastcentraler IP31 färdigbestyckad

E-nummer Artikelnummer Typnamn Märkström [A] Moduler Höjd [mm] Nettovikt [kg] Anslutning PE [st] Anslutning N [st] Kortslutningsström [kA] Jordfelsbrytare [st] MCB MCB
PLASTC UTV 1R 13M BEST 2178976 2178976 NUP 113 35 13 245 2.20 10 1st 40A/4P 2st C110 3st C116
PLASTC UTV 1R 13M FÄRDIGB 6kA 2178977 2178977 NUP 113-6 35 13 245 2.60 6 1st 25A/4P 3st C116 2st C110
PLASTC UTV 2R 26M BEST 2178978 2178978 NUP 226 50 26 370 3.40 17 16 10 1st 40A/4P 7st C110 3st C116
PLASTC UTV 2R 26M BEST 6kA 2178979 2178979 NUP 226-6 50 26 370 3.20 6 1st 25A/4P 3st C110 3st C116
PLASTC UTV 3R 39M BEST 2178980 2178980 NUP 339 50 39 495 4.50 10 1st 40A/4P 10st C110 3st C116
PLASTC UTV 3R 39M BEST 6kA 2178981 2178981 NUP 339-6 50 39 495 3.80 6 1st 25A/4P 3st C116 5st C110
PLASTC UTV Q 2R 26M FÄRDIGB 2200265 352136 NUP-Q 226 50 26 370 3.86 10 1st 25A/4P 6st C110

Tillbehör för Plastcentraler IP31 färdigbestyckad

Namn E-nummer Artikelnummer Typnamn Beskrivning
TÄCKBRICKA 57MOD 1M VIT TÄCKBRICKA 57MOD 1M VIT 2178149 107378 TB 57 Täckbricka 57 moduler vit 1 meter.
FASSKENA 3FAS 6M/10 FASSKENA 3FAS 6M/10 2142370 110387 GBB 3-06-10 Fasskena 3-fas 6-moduler 10mm²
FASSKENA 3FAS 12M/10 110393
FASSKENA 3FAS 13M/10 FASSKENA 3FAS 13M/10 2142372 110394 GBB 3-13-10 Fasskena 3-fas 13 moduler 10mm²
FASSKENA 3FAS 14M/10 FASSKENA 3FAS 14M/10 2142373 110395 GBB 3-14-10 Fasskena 3-fas 14-moduler 10mm²
FASSKENA 3FAS 21M/10 FASSKENA 3FAS 21M/10 2142375 110402 GBB 3-21-10 Fasskena 3-fas 21-moduler10mm²
FASSKENA 3FAS 25M/10 FASSKENA 3FAS 25M/10 2142376 110405 GBB 3-25-10 Fasskena 3-fas 25-moduler 10mm²
FASSKENA 3FAS 57M/10 FASSKENA 3FAS 57M/10 2142377 110406 GBB 3-57-10 Fasskena 3-fas 57-moduler 10mm²
FASSKENA 3FAS+N 57M/16 FASSKENA 3FAS+N 57M/16 2142379 110411 GBB 3N-57-16 Fasskena 3-fas+N 57- moduler 16mm²
FASSKENA 1FAS 57M/10 FASSKENA 1FAS 57M/10 2142380 110414 GBB 1-57-10 Fasskena 1-fas 57 moduler 10mm²
FASSKENA 1FAS+N 57M/16 FASSKENA 1FAS+N 57M/16 2142381 110415 GBB 1N-57-16 Fasskena 1-fas+N 57-moduler 16mm²
ÄNDSKYDD FASSKENA 3F 10 TYP D ÄNDSKYDD FASSKENA 3F 10 TYP D 2142382 110417 GBBEP 3-10 Ändskydd för 3-fas 10mm² fasskena
ÄNDSKYDD FASSKENA 4F 16 TYP C ÄNDSKYDD FASSKENA 4F 16 TYP C 2142383 110418 GBBEP 4-16 Ändskydd för 4-fas 16mm² fasskena
BERÖRINGSSKYDD FASSKENA 5M BERÖRINGSSKYDD FASSKENA 5M 2142384 110419 GBBTP 5M Beröringsskydd för fasskena 5-moduler
SKRUVPLOMBERING 100ST/PÅSE SKRUVPLOMBERING 100ST/PÅSE 2201605 110586 PB-S Skruvplombering universal packade 100st/påse
BÄTTRINGSFÄRG VIT PENSEL BÄTTRINGSFÄRG VIT PENSEL 1693384 1693384 BFV Bättringsfärg vit pensel
Ö-KOPPLINGSBYG 3F 125/10 Ö-KOPPLINGSBYG 3F 125/10 2142849 2142849 ÖB 3 Överkopplingsbygel 3-fas 10mm² skenavstånd 125mm.
TÄCKBRICKA 13M TÄCKBRICKA 13M 2178150 2178150 TB 13 Täckbricka 13 moduler
DINSKENA 12 MOD LÅG DINSKENA 12 MOD LÅG 2178180 2178180 NDL DIN-skena 12 moduler för kapsling typ NUP.Anpassad för ett lägre montage av t ex diazedsäkringar eller andra höga komponenter.
CHASSIKOPP NUP 4FRP CHASSIKOPP NUP 4FRP 2178185 2178185 NUCK Chassikoppling för normkapsling NUP,levereras 4st.
PLASTFICKA GRUPPSCH PLASTFICKA GRUPPSCH 2270794 2270794 GF-1 Plastficka och gruppschema.
NUMMERLIST 1-120 2270839 2270839 NLT 1-120 Nummerlist 1-120
NUMMERLIST 1-42 2270910 2270910 NLT 1-42 Nummerlist 1-42
NUMMERLIST 1-75 NUMMERLIST 1-75 2270911 2270911 NLT 1-75 Nummerlist 1-75
BÄTTRINGSFÄRG VIT SPRAY 2394822 2394822 BFVS Bättringsfärg vit spray
SNABBPLINT GRÖN 16 4 2,5 SNABBPLINT GRÖN 16 4 2,5 2142022 352006 SPG 15 GRÖN Snabbplint grön PE/1x2,5-16mm²,2x2,5-4mm² och 12x1,5-2,5mm² ,komplettering för DIN-montage.
SNABBPLINT BLÅ 16 4 2,5 SNABBPLINT BLÅ 16 4 2,5 2142023 352007 SPB 15 BLÅ Snabbplint blå N/1x2,5-16mm²,2x2,5-4mm² och 12x1,5-2,5mm² ,komplettering för DIN-montage.
PLINT SNABBANSLUTNING EN314L PLINT SNABBANSLUTNING EN314L 2142042 352129 EN-L E314/N314 Plint med snabbanslutning PE/N 3x2,5-16m² och 14x1,5-4mm² passar alla GAROs centraler, levereras inkl DIN-fästen.
PLINT SNABBANSLUTNING NN314L PLINT SNABBANSLUTNING NN314L 2142043 352130 EN-L N314/N314 Plint med snabbanslutning N/N 3x2,5-16m² och 14x1,5-4mm² passar alla GAROs centraler, levereras inkl DIN-fästen.
PLINT SNABBANSLUTNING E621L PLINT SNABBANSLUTNING E621L 2142044 352131 EN-L E621 Plint med snabbanslutning PE 6x2,5-16m² och 21x1,5-4mm² passar alla GAROs centraler, levereras inkl DIN-fästen.
SNABBPLINT 2x16 10x1,5-4 SNABBPLINT 2x16 10x1,5-4 2142020 352531 EN-M E/N210 Plint med snabbanslutning och dinskenefäste, typ EN-M E/N210 2x16mm 10x1,5-4mm.
LÅSSATS NLN3 LÅSSATS NLN3 2290062 356067 NLN3 Låssats passande Norm,-Media,- och Kombicentral
