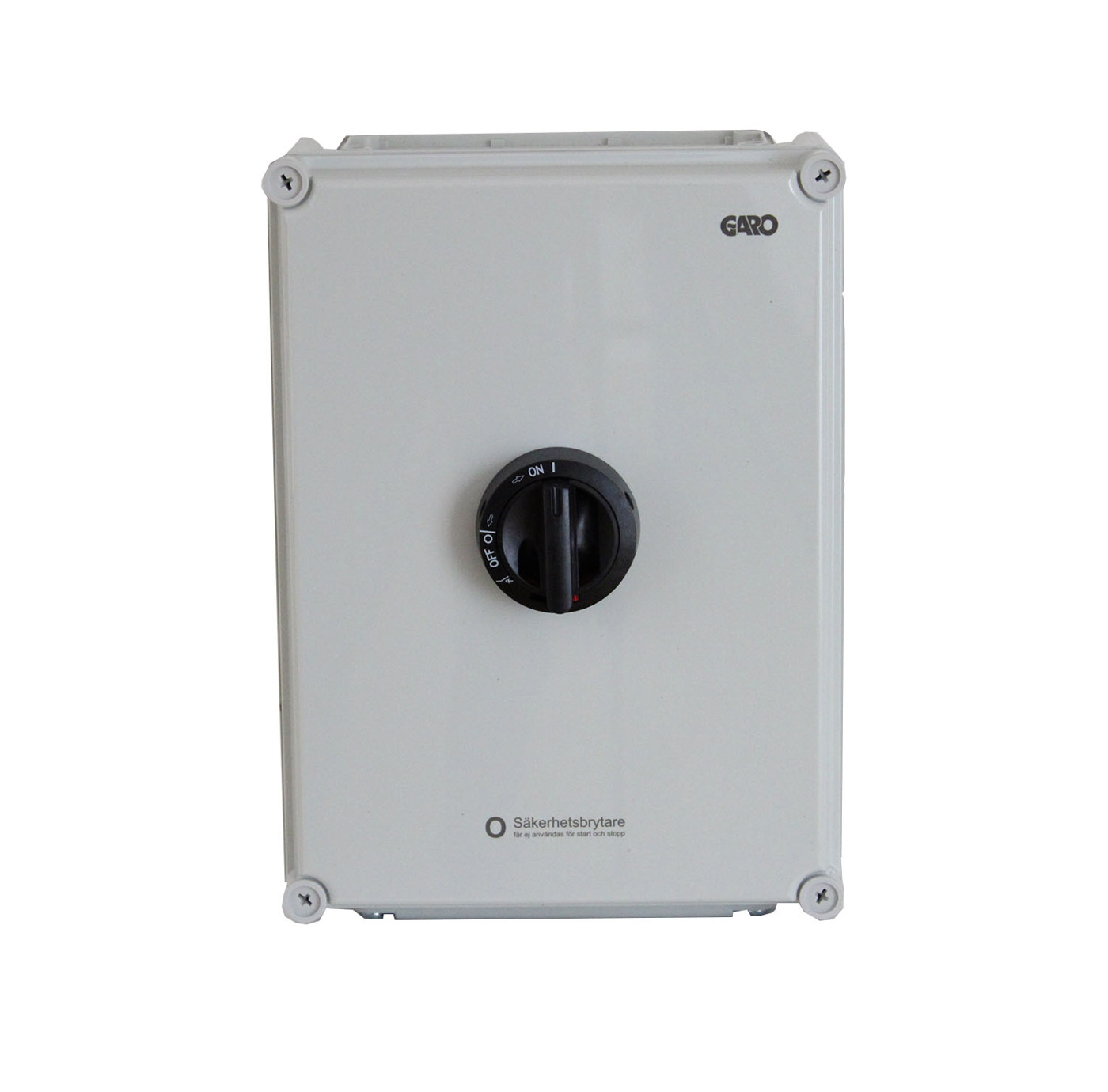

• SÄKERHETBRYTARE 3-POL 80A H - 1

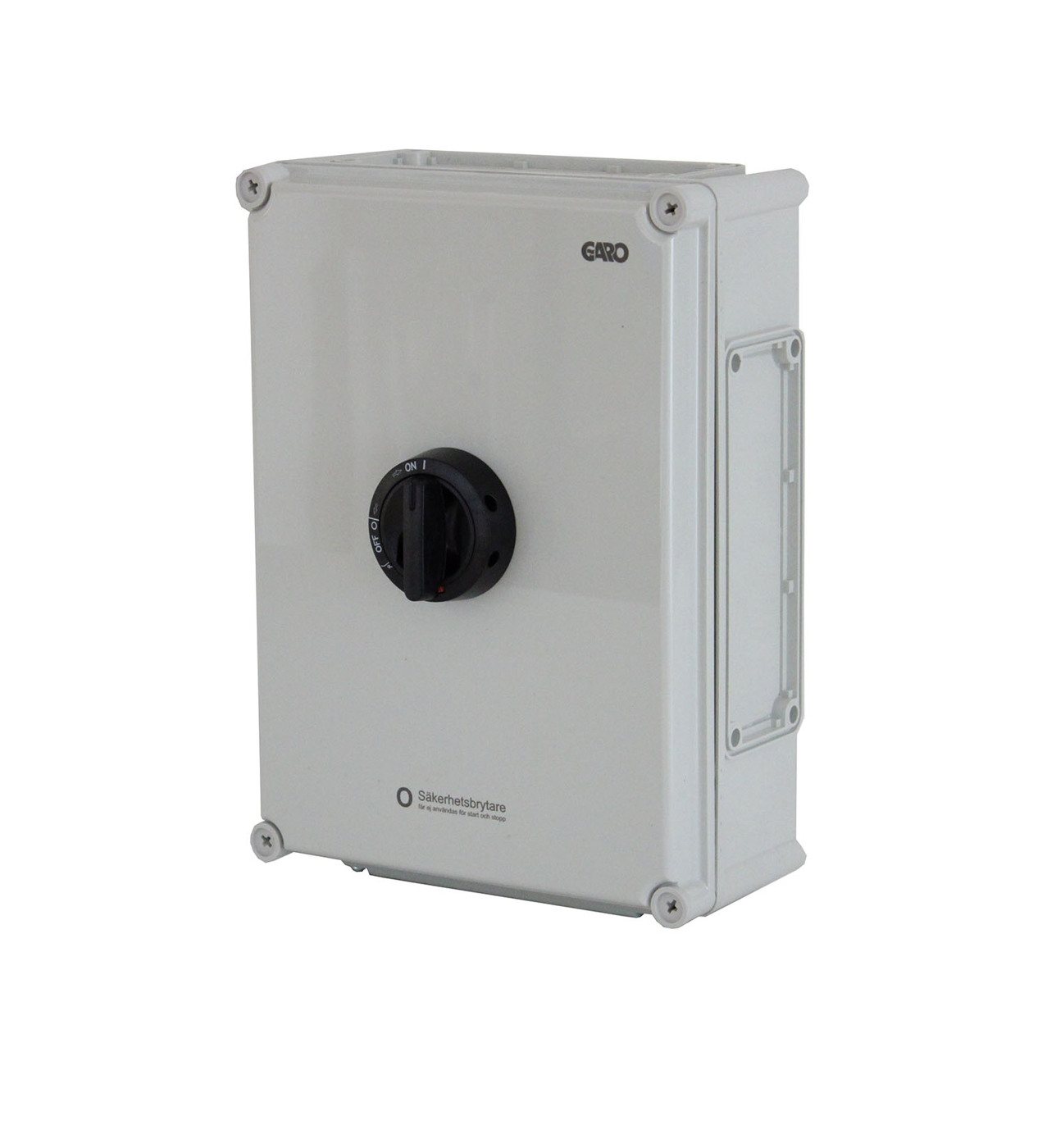

  • SÄKERHETBRYTARE 3-POL 80A H - 2

Säkerhetsbrytare polykarbonat

Brytare finns från 16 upp till 630A och från 7,5 till 355kW. Samtliga brytare är testade enligt EN 60 947-3. Brytarna har dubbla brytställen och villkorlig nominell kortslutningsström 50kA. Brytavståndet är 12,5mm. Samtliga brytare är utrustade med dörrkoppling, vilket gör det möjligt med förbikoppling för värmefotografering även med vredet i tillslaget läge. Brytarna har låsbart vred för tre hänglås. Alla brytarna är förberedda för förskruvning med M-gänga och har s k snap-on hjälpkontakt. Säkerhetsbrytare grå 3-polig 80A med hjälpkontakt
E-nummer
3135756
Artikelnummer
110125
Support
Standard EN 60947-3
Förpackningsstorlek[st] 1
Anslutning PE [st] 12+11
Namn SÄKERHETBRYTARE 3-POL 80A H
E-nummer 3135756
Artikelnummer 110125
Typnamn SBGH380H
Märkström AC23 400V [A] 80
Poltal 3
Skyddsklass [IP] 65
Färg RAL7035 Grå
Bredd [mm] 280
Höjd [mm] 380
Djup [mm] 171
Nettovikt [kg] 3.10
Material Polykarbonat
Ansl. PE Cu [mm²] 70
Förskruvningar 2xM40+M16
Max ansl.bar area 70
kW 45
Hjälpkontakt Ja
Isolationsspänning [V] 690
Ansl. Fas Cu [mm²] 70

Instruktionsblad

Fler varianter av Säkerhetsbrytare polykarbonat

E-nummer Artikelnummer Typnamn Märkström AC23 400V [A] Poltal Skyddsklass [IP] Färg Bredd [mm] Höjd [mm] Djup [mm] Nettovikt [kg] Material Ansl. N & Fas Cu[st/mm²] Ansl. PE Cu [mm²] Förskruvningar Max ansl.bar area kW Anslutning Al [mm²] Hjälpkontakt Isolationsspänning [V] Ansl. Fas Cu [mm²] Ansl.N/PE Cu [mm²]
SÄK BRYT PC 3P 200A 3134179 107603 SBG3200 200 3 65 RAL7035 Grå 380 560 240 12.26 Polykarbonat 70-185 1xEPA2260+M20 70-185 110 240 Ja/Yes 1000 240
SÄK BRYT PC 6P 200A 3134180 107604 SBG6200 200 6 65 RAL7035 Grå 560 760 310 24.70 Polykarbonat 70-185 2xEPA2260+M20 70-185 110 240 Ja/Yes 1000
SÄKERHETSBR 3P 160A PC 3134181 107605 GKUM3160T1V 135 3 65 RAL7035 Grå 280 560 171 4.50 Polykarbonat 70 2xM63+M16 70 75 120 Ja/Yes 690
SÄKERHETSBR 3P 250A PC 3134182 107606 GKUM3250AVT1V 250 3 65 RAL7035 Grå 380 560 240 12.50 Polykarbonat 1xEPA2260+M20 70-185 132 240 Ja/Yes 1000
SÄKERHETSBR 6P 250A PC 3134183 107607 GKUM6250AVT1V 250 6 65 RAL7035 Grå 560 760 310 24.70 Polykarbonat 70-185 2xEPA2260+M20 70-185 132 240 Ja/Yes 1000
SÄKERHETSBR 3P 400A PC 3134184 107608 GKUM3400VT1V 400 3 65 RAL7035 Grå 560 760 310 22.20 Polykarbonat 70-185 2xEPA2260+M20 70-185 200 2x240 Ja/Yes 1000
SÄKERHETSBR 3P 630A PC 3134185 107609 GKUM3630VT1V 630 3 65 RAL7035 Grå 560 760 310 22.80 Polykarbonat 70-185 2xEPA2260+M20 70-185 355 2x240 Ja/Yes 1000
SÄKERHETBRYTARE 3-POL 80A H 3135756 110125 SBGH380H 80 3 65 RAL7035 Grå 280 380 171 3.10 Polykarbonat 70 2xM40+M16 70 45 Ja 690 70
SÄKERHETSBRYTARE 3-POL 125A H 3135757 110126 SBG3125H 125 3 65 RAL7035 Grå 280 560 171 5.30 Polykarbonat 70 70 1xEPA2260+M20 70 55 120 Ja/Yes 690
SÄKERHETSBRYTARE 6-POL 80A H 3135758 110127 SBG680H 80 6 65 RAL7035 Grå 280 380 171 3.82 Polykarbonat 70 70 4xM40+M16 70 45 Ja/Yes 690
SÄKERHETSBRYTARE 6-POL 125A H 3135759 110128 SBG6125H 125 6 65 RAL7035 Grå 380 560 240 10.23 Polykarbonat 70 70 4xM63+M16 70 55 Ja/Yes 690
SÄKERHETSBR GRÅ 3P 16A 3155201 3155201 SBG 316G 16 3P 65 RAL7035 Grå 117 137 62 0.29 Polykarbonat 16 7,5 Nej 690 240 6
SÄKERHETSBR GRÅ 4P 16A 3155203 3155203 SBG 416G 16 4P 65 RAL7035 Grå 117 137 62 0.32 Polykarbonat 16 7,5 Nej 690 240 6
SÄKERHETSBR GRÅ 3P 16A H 3155204 3155204 SBG 316GH 16 3P 65 RAL7035 Grå 117 137 62 0.33 Polykarbonat 16 7,5 Ja 690 240 6
SÄKERHETSBR GRÅ 4P 16A H 3155205 3155205 SBG 416GH 16 4P 65 RAL7035 Grå 117 137 62 0.36 Polykarbonat 16 7,5 Ja 690 240 6
SÄKERHETSBR GRÅ 3P 25A 3155206 3155206 SBG 325GH 25 3P 65 RAL7035 Grå 127 157 71 0.37 Polykarbonat 16 11 Ja 690 240 6
SÄKERHETSBR GRÅ 4P 25A H 3155207 3155207 SBG 425GH 25 4P 65 RAL7035 Grå 127 157 71 0.40 Polykarbonat 16 11 Ja 690 240 6
SÄKERHETSBR GRÅ 6P 25A H 3155214 3155214 SBG 625H 25 6P 66 RAL7035 Grå 144 190 131 1.04 Polykarbonat 16 16 4xM25+M16 16 11 Ja 690
SÄKERHETSBR GRÅ 3P 32A H 3155215 3155215 SBG 332H 32 3P 66 RAL7035 Grå 144 190 131 0.80 Polykarbonat 16 16 2xM32+M16 35 15 Ja 690 240
SÄKERHETSBR GRÅ 6P 32A H 3155216 3155216 SBG 632H 32 6P 66 RAL7035 Grå 144 190 131 1.09 Polykarbonat 16 16 4xM32+M16 35 15 Ja 690
SÄKERHETSBR GRÅ 3P 40A H 3155217 3155217 SBG 340H 40 3P 66 RAL7035 Grå 144 190 131 0.82 Polykarbonat 35 35 2xM32+M16 35 22 0 690
SÄKERHETSBR GRÅ 6P 40A H 3155218 3155218 SBG 640H 40 6P 66 RAL7035 Grå 144 190 131 1.11 Polykarbonat 35 35 4xM32+M16 35 13,9 Ja 690
SÄKERHETSBR GRÅ 3P 63A H 3155219 3155219 SBG 363H 63 3P 66 RAL7035 Grå 144 190 131 0.85 Polykarbonat 35 35 2xM32L+M16 35 30 Ja 690
SÄKERHETSBR GRÅ 6P 63A H 3155220 3155220 SBG 663H 63 6P 66 RAL7035 Grå 180 255 139 1.58 Polykarbonat 35 35 4xM32L+M16 35 30 Ja 690 240
SÄKERHETSBR VIT 3P 16A 3155221 3155221 SBG 316V 16 3P 65 RAL9010 Vit 117 137 62 0.29 Polykarbonat 16 7,5 Nej 690 240 6
SÄKERHETSBR VIT 4P 16A 3155222 3155222 SBG 416V 16 4P 65 RAL9010 Vit 117 137 62 0.32 Polykarbonat 16 7,5 Nej 690 240 6
SÄKERHETSBR VIT 3P 16A H 3155223 3155223 SBG 316VH 16 3P 65 RAL9010 Vit 117 137 62 0.33 Polykarbonat 16 7,5 Ja 690 240 6
SÄKERHETSBR VIT 4P 16A H 3155224 3155224 SBG 416VH 16 4P 65 RAL9010 Vit 117 137 62 0.36 Polykarbonat 16 7,5 Ja 690 240 6
SÄKERHETSBR VIT 3P 25A H 3155225 3155225 SBG 325VH 25 3P 65 RAL9010 Vit 127 157 71 Polykarbonat 16 11 Ja 690 240 6
SÄKERHETSBR VIT 4P 25A H 3155226 3155226 SBG 425VH 25 4P 65 RAL9010 Vit 127 157 71 0.40 Polykarbonat 16 11 Ja 690 240 6
SÄKERHETSBR VIT 2P 16A 3134148 352202 SBG 216V 16 2P 65 RAL9010 Vit 117 137 62 0.25 Polykarbonat 16 0 Nej 690 240 6
SÄKERHETSBR RÖD 3P 16A 3135624 354185 SBGR 316 16 3 65 RAL3009 Faluröd 117 137 62 0.29 Polykarbonat 16 7,5 Nej 690 240 6
SÄKERHETSBR SVART 3P 16A 3135625 354186 SBGS 316 16 3 65 RAL9005 Svart 117 137 62 0.29 Polykarbonat 16 7,5 Nej 690 240 6
SÄKERHETSBR RÖD 4P 16A 3135626 354187 SBGR 416 16 4 65 RAL3009 Faluröd 117 137 62 0.32 Polykarbonat 16 7,5 Nej 690 240 6
SÄKERHETSBR SVART 4P 16A 3135627 354188 SBGS 416 16 4 65 RAL9005 Svart 117 137 62 0.29 Polykarbonat 16 7,5 Nej 690 240 6
SÄKERHETSBR RÖD 3P 25A H 3135628 354189 SBGR 325H 25 3P 65 RAL3009 Faluröd 127 157 71 Polykarbonat 16 11 Ja 690 240 6
SÄKERHETSBR SVART 3P 25A H 3135629 354190 SBGS 325H 25 3P 65 RAL9005 Svart 127 157 71 0.36 Polykarbonat 16 11 Ja 690 240 6
SÄKERHETSBR RÖD 4P 25A H 3135630 354191 SBGR 425H 25 4P 65 RAL3009 Faluröd 127 157 71 0.36 Polykarbonat 16 11 Ja 690 240 6
SÄKERHETSBR SVART 4P 25A H 3135631 354192 SBGS 425H 25 4P 65 RAL9005 Svart 127 157 71 0.36 Polykarbonat 16 11 Ja 690 240 6

Tillbehör för Säkerhetsbrytare polykarbonat

Namn E-nummer Artikelnummer Typnamn Beskrivning
HJÄLPKONTAKT 2VÄX 32-63A 107645 Hjälpkontakt 16A 250V AC 2 växlande passar 32-63A.
HJÄLPKONTAKT 2VÄX 80A 107646 Hjälpkontakt 2 växlande passar 80A
HJÄLPKONTAKT 2VÄX 125-630A 107647 Hjälpkontakt 2 växlande passar 125-630A
REGNTAK U2 B97 REGNTAK U2 B97 107648 Regntak B97xH52xD125mm
REGNTAK U3 B144 REGNTAK U3 B144 107649 Regntak B156xH62xD140mm
REGNTAK T03 B450 REGNTAK T03 B450 107651 Regntak B450xH83xD300mm
