Mätcentraler 630A

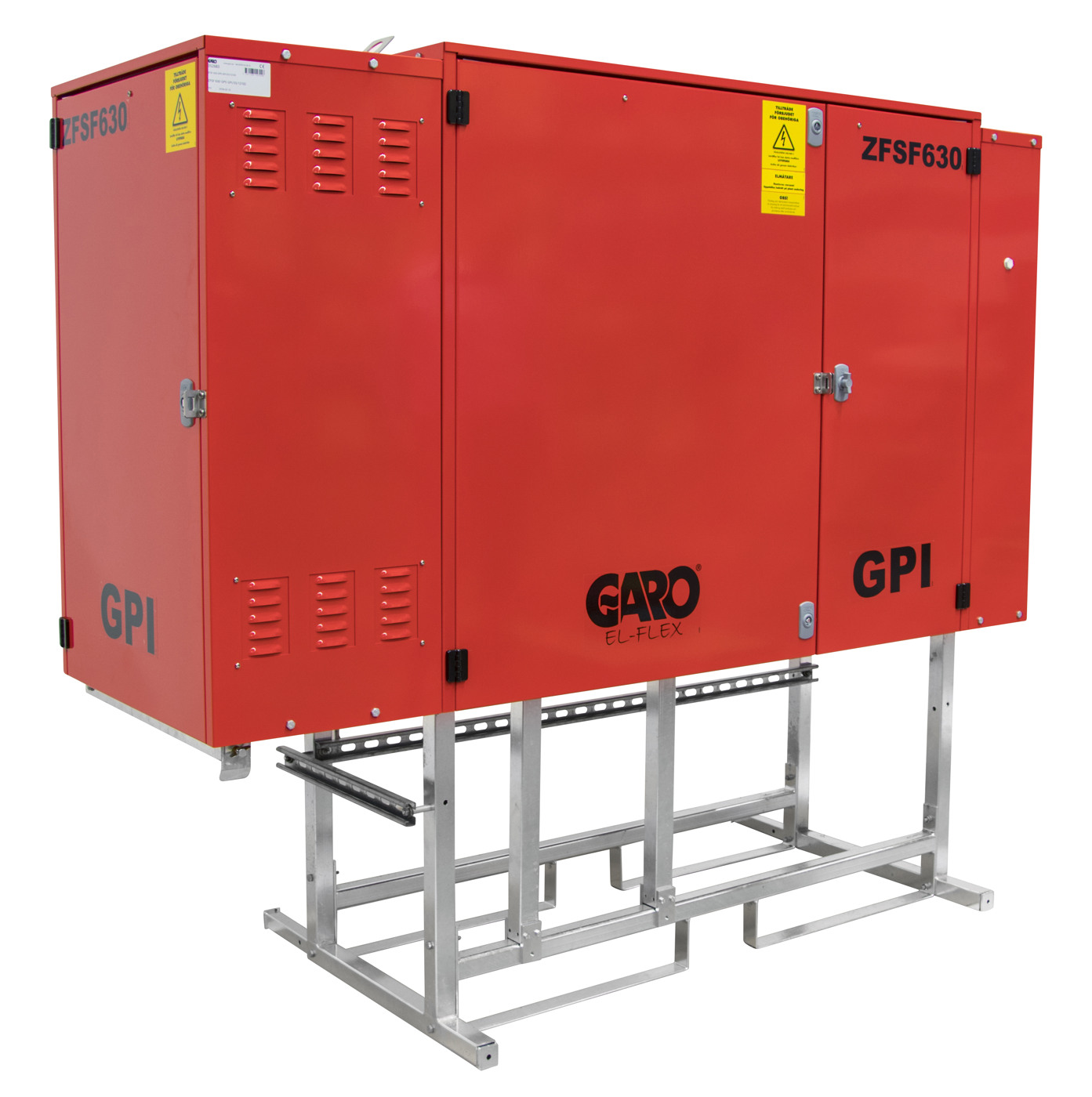

Huvudcentral 630A (6300) bygd i GPI-systemet. Denna central är utrustad med separat sidoskåp för anslutning av inkommande kablage från energileverantören (3 st säkringslastbrytare) samt gemensam säkringslastbrytare 630A med strömtrafo. Denna central används normalt vid större lägenhetsproduktioner, hotelbyggnader, arenor, köpcentrum, evenemang etc. Centralen är utrustad med olika utgångar för vidarematning med jordkabel (Typ AKKJ 16-95 mm² samt 95-240 mm²). Möjlighet för komplettering av uttagsmoduler 13-63A som föregås av jordfelsbrytare och automatsäkringar efter behov. Centralen är utrustad med varmgalvat stativ och låsbara dörrar. Åtdragningsmoment anslutningsplintar 10-95mm2: 15Nm Åtdragningsmoment anslutningsplintar 95-240mm2: 25Nm. Huvudcentral 630A GPI 3x250A 1300IM
E-nummer
2466391
Artikelnummer
352062
Material Stålplåt
Skyddsklass [IP] 44
Färg Röd
Märkström [A] 630
Frekvens [Hz] 50
Standard EN 61439-4
Djup [mm] 650
Förpackningsstorlek[st] 1
Mätarplatser [st] 1
Namn Utg.GPI630/30/NM 1300IM (2466391)
E-nummer 2466391
Artikelnummer 352062
Typnamn ZF GPI 630-1300
Nettovikt [kg] 285
Bredd [mm] 1915
Höjd [mm] 1670
Märkspänning [V AC] 400

Fler varianter av Mätcentraler 630A

E-nummer Artikelnummer Typnamn Nettovikt [kg] Bredd [mm] Höjd [mm] IEC-Uttag Märkspänning [V AC] IEC-Uttag Jordfelsbrytare [st] MCB MCB Schuko [st] IEC-Uttag MCB Jordfelsbrytare [st] Fast anslutning NH00/160A [st] Fast anslutning NH1-2/250A [st] Moduler MCB Jordfelsbrytare [st]
HUVUDC 630A GPI/22/23303-32 351787 ZFSF 630 GPI/22/23303-32 310 1915 1670 3st 16A 3P+N+E 230/400V 400 3st 32A 3P+N+E 230/400V 3st 63A/4P 3st C113 3st C316 3 2st 63A 3P+N+E 230/400V 3st C332 2st 63A/4P/300mA 2 2 36
HUVUDC 630A P GPI/22/23303-32 351788 ZFSF 630P GPI/22/23303-32 310 1915 1670 3st 16A 3P+N+E 230/400V 400 3st 32A 3P+N+E 230/400V 3st 63A/4P 3st C113 3st C316 3 2st 63A 3P+N+E 230/400V 3st C332 2st 63A/4P/300mA 2 2
ZFSF 630 GPS GPI/33/12102 352683 ZFSF 630 GPS GPI/33/12102 295 1915 1670 3st 16A 3P+N+E 230/400V 400 2st 32A 3P+N+E 230/400V 3st 40A /4P 2st C113 1st C316 2 1st 63A 3P+N+E 230/400V 2st C332 1st 63A/4P/300mA 1st C363 3 3
ZFSF 630 GPI/22/12103 352877 ZFSF 630 GPI/22/12103 290 1915 1670 1st 16A 3P+N+E 230/400V 400 2st 32A 3P+N+E 230/400V 1st 40A/4P 3st C113 1st C316 3 1st 63A 3P+N+E 230/400V 2st C332 1st 63A/4P 1st 63A/4P/300mA 1st C363 2 2 22
HUVUDCENTR 630A GPI/EB 2469127 353730 ZFSF 630 GPI/EB/22/23303 333 1910 1662 3st 16A 3P+N+E 230/400V 400 3st 32A 3P+N+E 230/400V 3st 63A/4P 3st C113 3st C316 3 2st 63A 3P+N+E 230/400V 3st C332 2st 63A/4P/300mA 2 2 36

Tillbehör för Mätcentraler 630A

Namn E-nummer Artikelnummer Typnamn Beskrivning
RCCB GD 40A 30mA 4P 107977 RCCB GD 40A 30mA 4-polig
RCCB GD 63A 30mA 4P 107978 RCCB GD 63A 30mA 4-polig
RCCB GD 63A 300mA 4P 108029 RCCB GD 63A 300mA 4-polig
SCHUKO 10/16A SCHUKO 10/16A 1896880 1896880 UIF 10/16 Uttag schuko 10/16A.
DVÄRGB GS C-KAR 13A 10kA 1P DVÄRGB GS C-KAR 13A 10kA 1P 2142707 2142707 MCB GS C113 Dvärgbrytare GS C-Karaktäristik 13A 10kA 1-polig
DVÄRGB GS C-KAR 16A 10kA 3P DVÄRGB GS C-KAR 16A 10kA 3P 2142753 2142753 MCB GS C316 Dvärgbrytare GS C-Karaktäristik 16A 10kA 3-polig
DVÄRGB GS C-KAR 32A 10kA 3P DVÄRGB GS C-KAR 32A 10kA 3P 2142756 2142756 MCB GS C332 Dvärgbrytare GS C-Karaktäristik 32A 10kA 3-polig
DVÄRGB GS C-KAR 63A 10kA 3P DVÄRGB GS C-KAR 63A 10kA 3P 2142759 2142759 MCB GS C363 Dvärgbrytare GS C-Karaktäristik 63A 10kA 3-polig
HUVUDBR 40A 3P HUVUDBR 40A 3P 2142854 2142854 HB 340 Huvudbrytare 40A 3-polig
HUVUDBR 80A 3P HUVUDBR 80A 3P 2142856 2142856 HB 380 Huvudbrytare 80A 3-polig
UTTAG RAK 5P 16A 6h UTTAG RAK 5P 16A 6h 2424909 2424909 UI 416-6 S Uttag rak basic 5-polig 16A 6h
UTTAG RAK 5P 32A 6h UTTAG RAK 5P 32A 6h 2424930 2424930 UI 432-6 S Uttag rak basic 5-polig 32A 6h
UTTAG RAK 5P 63A 6h UTTAG RAK 5P 63A 6h 2424949 2424949 UI 463-6 S Uttag rak basic 5-polig 63A 6h
UTTAG SNED 5P 63A 6h UTTAG SNED 5P 63A 6h 2425071 2425071 UIS 463-6 S Uttag sned basic 5-polig 63A 6h
UNDERCENTR 63A SKÅP/STATIV 1x63 2x32 3x16 6x13 UNDERCENTR 63A SKÅP/STATIV 1x63 2x32 3x16 6x13 2469015 2469015 U GBSN 463-6/00/12306-21 Uttagscentral i skåpmodell 63A med jordfelsbrytare 6xschuko 3x16A uttag 2x32A uttag 1x63A uttag ( 355008 )
FÖRD.CENTR F ANSL 125A 5JFB FÖRD.CENTR F ANSL 125A 5JFB 2469043 2469043 GSF 125/01/12303-41 Uttagscentral i skåpmodell för fast anslutning125A med 5st Jordfelsbrytare.
TÄCKMODUL GPI 1M 50MM

TÄCKMODUL GPI 1M 50MM 2469101 2469101 BM-1 Täckmodul GPI 1 modul 50mm
TÄCKMODUL 3M GPI 150MM
TÄCKMODUL 3M GPI 150MM 2469102 2469102 BM-3 Täckmodul GPI 3 modul 150mm
TÄCKMODUL GPI 4M 200MM
TÄCKMODUL GPI 4M 200MM 2469103 2469103 BM-4 Täckmodul GPI 4 moduler
BERÖRINGSSKYDD SATS GPI 2469104 2469104 BS-GPI Beröringsskyddsats för fast anslutna kablar GPI
TRANSPORTSKYDD GPI TRANSPORTSKYDD GPI 2469107 2469107 TF Transportskydd GPI för uttagsmodulen
DELBAR PLINTSATS 10-95 DELBAR PLINTSATS 10-95 2466339 351982 PE/N 10-95 Delbar plintsats PE/N 10-95mm² GPI.
DELBAR PLINTSATS 95-240 DELBAR PLINTSATS 95-240 2466340 351983 PE/N 95-240 Delbar plintsats PE/N 95-240mm²
FSF 250 GPI/11/23303 GPI 353006 UNDERCENTRAL 250A GPI
B-SKYDD/STÖDINSATS 3M 80793 Beröringsskydd stödinsats 3moduler passar GPI-systemet.E2466396 - BS 3M GPI
B-SKYDD/STÖDINSATS 4M 80794 Beröringsskydd stödinsats 4 moduler passar GPI-system
B-SKYDD/STÖDINSATS 5M 80795 Beröringsskydd stödinsats 5moduler passar GPI-system.
