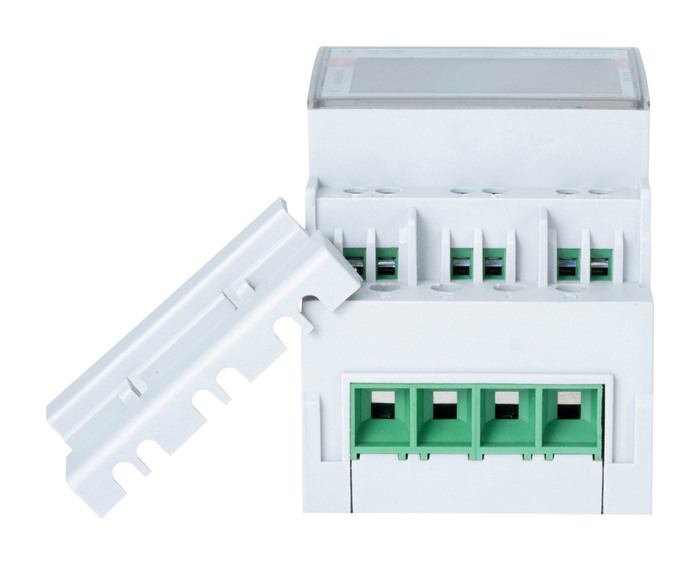

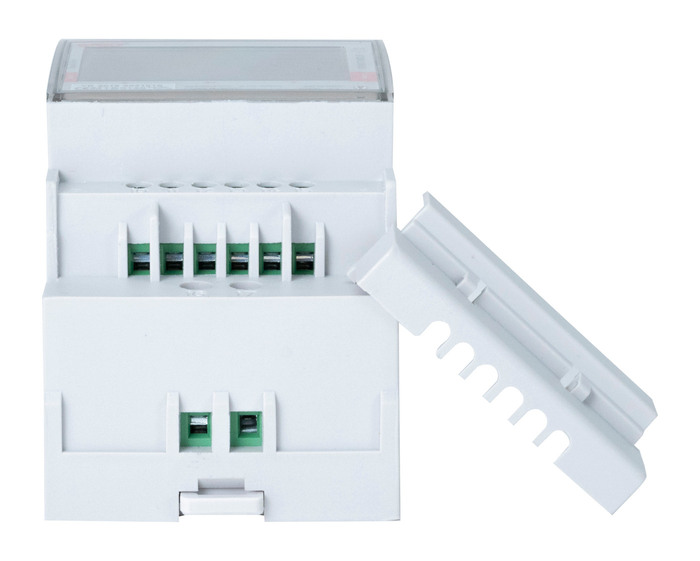

• ENERGIMÄTARE 3F TRAFO MBUS - 1
  • ENERGIMÄTARE 3F TRAFO MBUS - 2
  • ENERGIMÄTARE 3F TRAFO MBUS - 3
  • ENERGIMÄTARE 3F TRAFO MBUS - 4

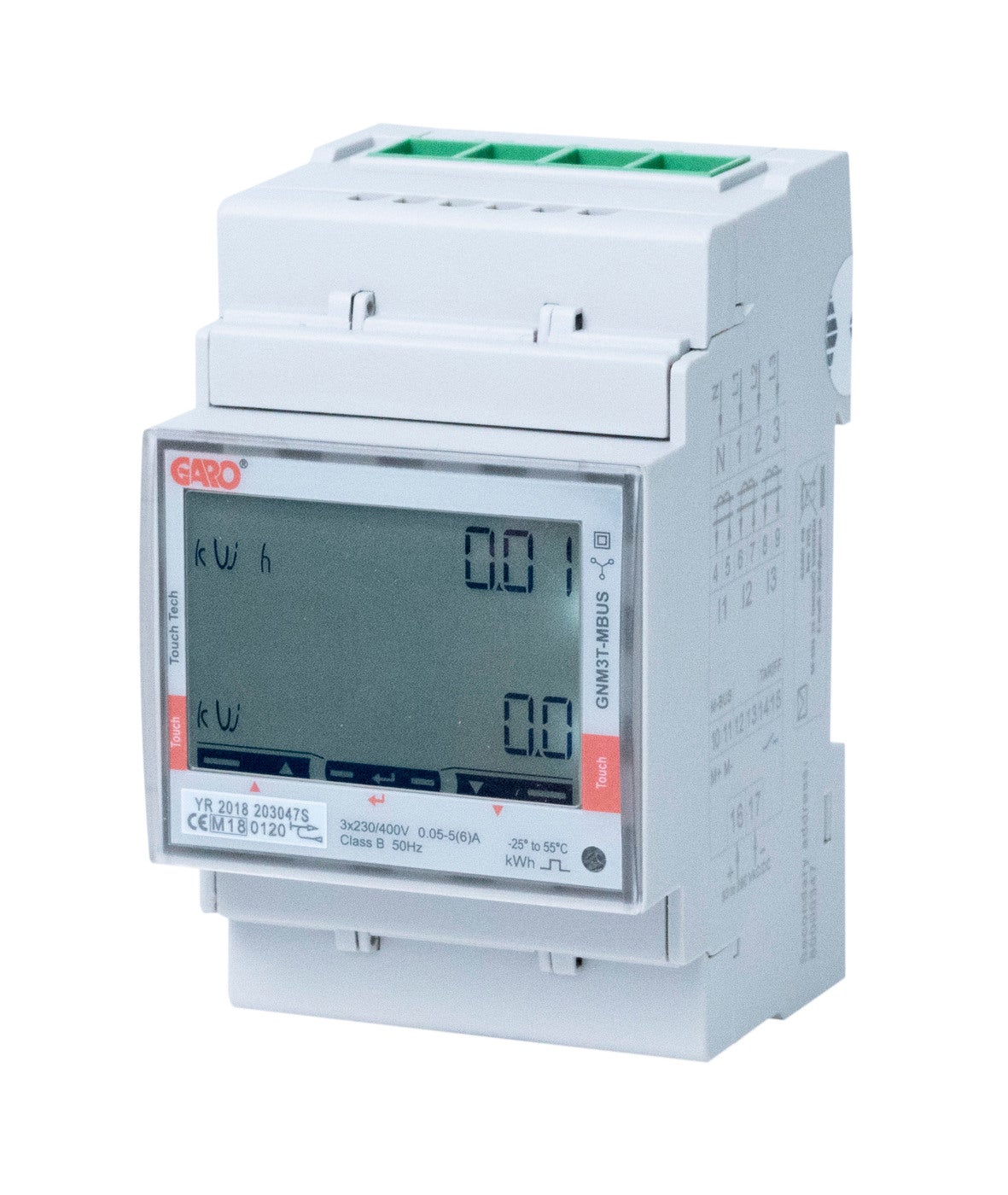

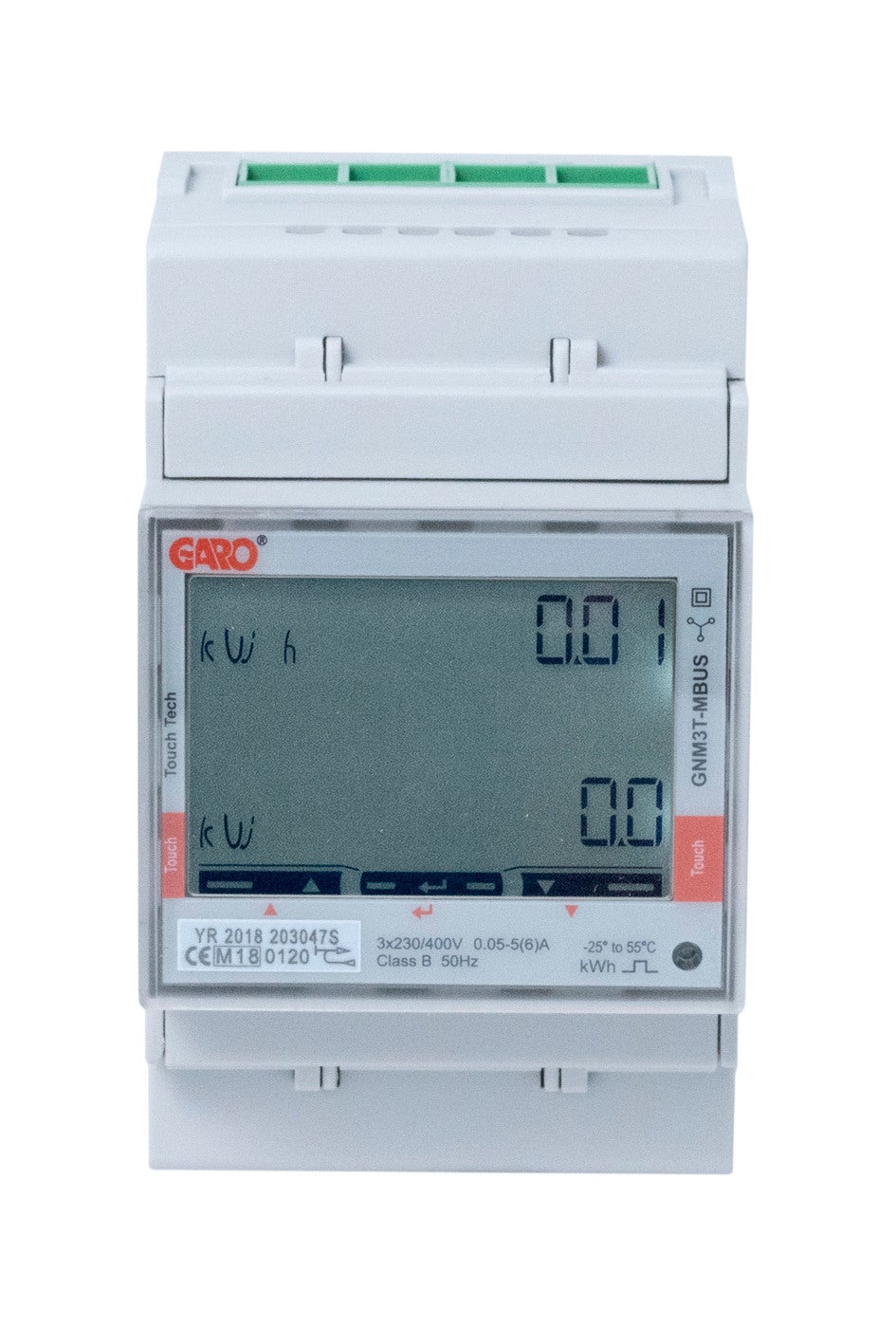

Energimätare 3-fas trafomätare

GARO energimätare för 3-fassystem där strömtransformatorer används är kompakta, endast 3 moduler breda. Mätarna är debiteringsgodkänd enligt MID (MI003). Strömriktningen måste vara korrekt på transformatorerna för att kWh ska räkna upp. Dioden på mätarens framsida blinkar INTE ifall strömriktningen är fel. Ström och spänning måste mätas på samma fas. Nolledare måste finnas tillgänglig. Trafomätare finns även i utförande för block då med 4 modulers bredd och möjlighet för två block anslutna i samma mätare. Energimätare 3-fas trafo Mbus
E-nummer
E0900192
Artikelnummer
108741
Support
Standard EN50470-1
Lagringstemperatur [C] -30C...+70C
Frekvens [Hz] 50/60Hz
Material hus/kapsling/stomme Plast
Färg Grå
Märkspänning [V AC] 400V AC
Antal moduler 3
Monteringsmetod DIN-skena
Effektförlust <1
Noggrannhetsklass 1
Skyddsklass [IP] IP20
Namn ENERGIMÄTARE 3F TRAFO MBUS
E-nummer E0900192
Artikelnummer 108741
Typnamn GNM3T-MBUS
Driftstemperatur [C] -25C...+35C
Åtdragningsmoment [Nm] 0,4-0,6Nm
Ledningsarea mjukledare [mm²] 2,5-16mm²
Faser [F] 3PH
Kommunikationsgränssnitt Mbus
Nettovikt [kg] 0.3
Bredd [mm] 105
Höjd [mm] 67
Djup [mm] 135

Manual

Fler varianter av Energimätare 3-fas trafomätare

E-nummer Artikelnummer Typnamn Driftstemperatur [C] Märkström [A] Åtdragningsmoment [Nm] Ledningsarea mjukledare [mm²] Faser [F] Kommunikationsgränssnitt Nettovikt [kg] Bredd [mm] Höjd [mm] Djup [mm]

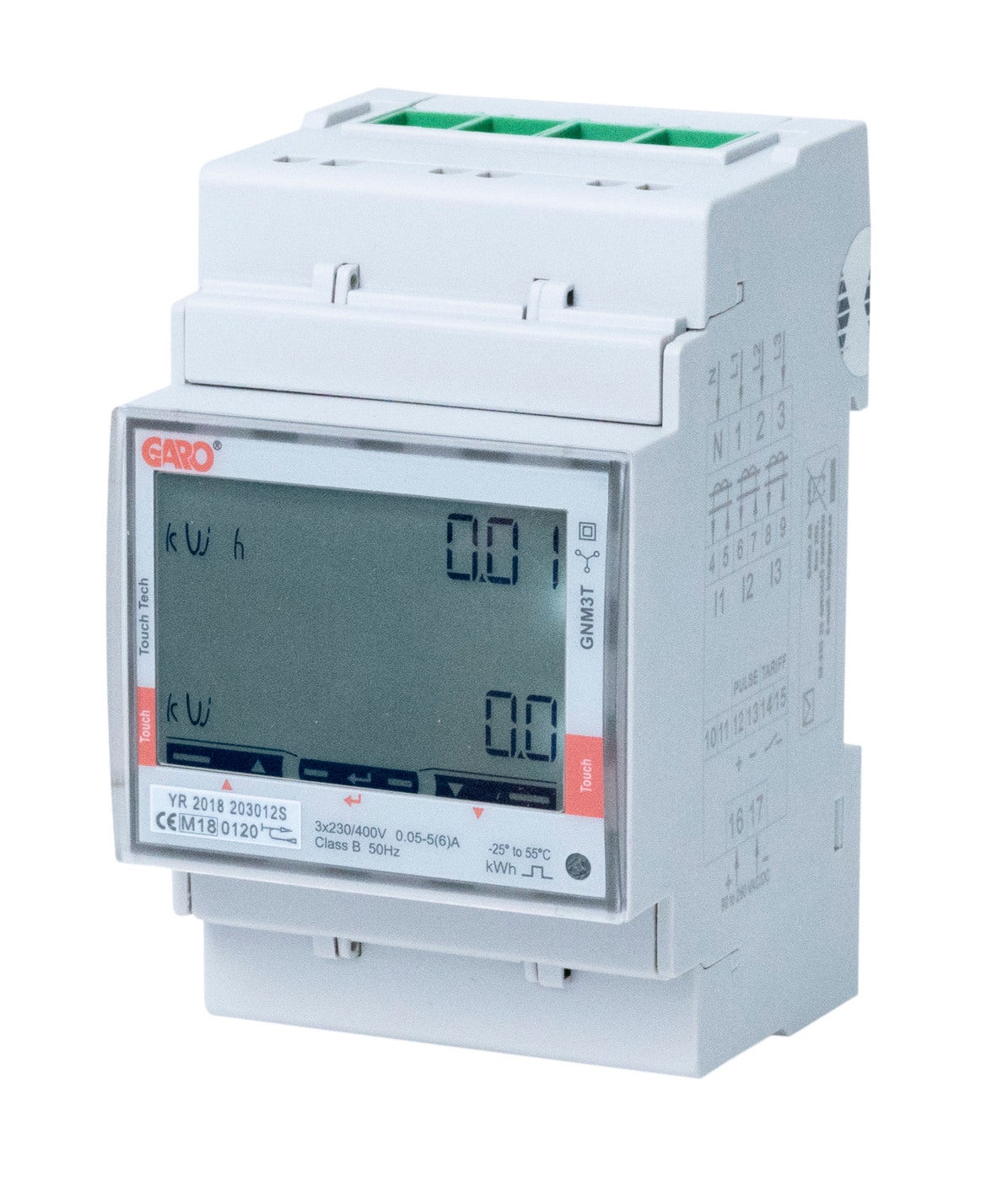

ENERGIMÄTARE 3F TRAFO PULS E0900190 108739 GNM3T -25C...+55C 65A 0,4-0,6Nm 2,5-16mm² 3PH Puls 0.3 105 67 135

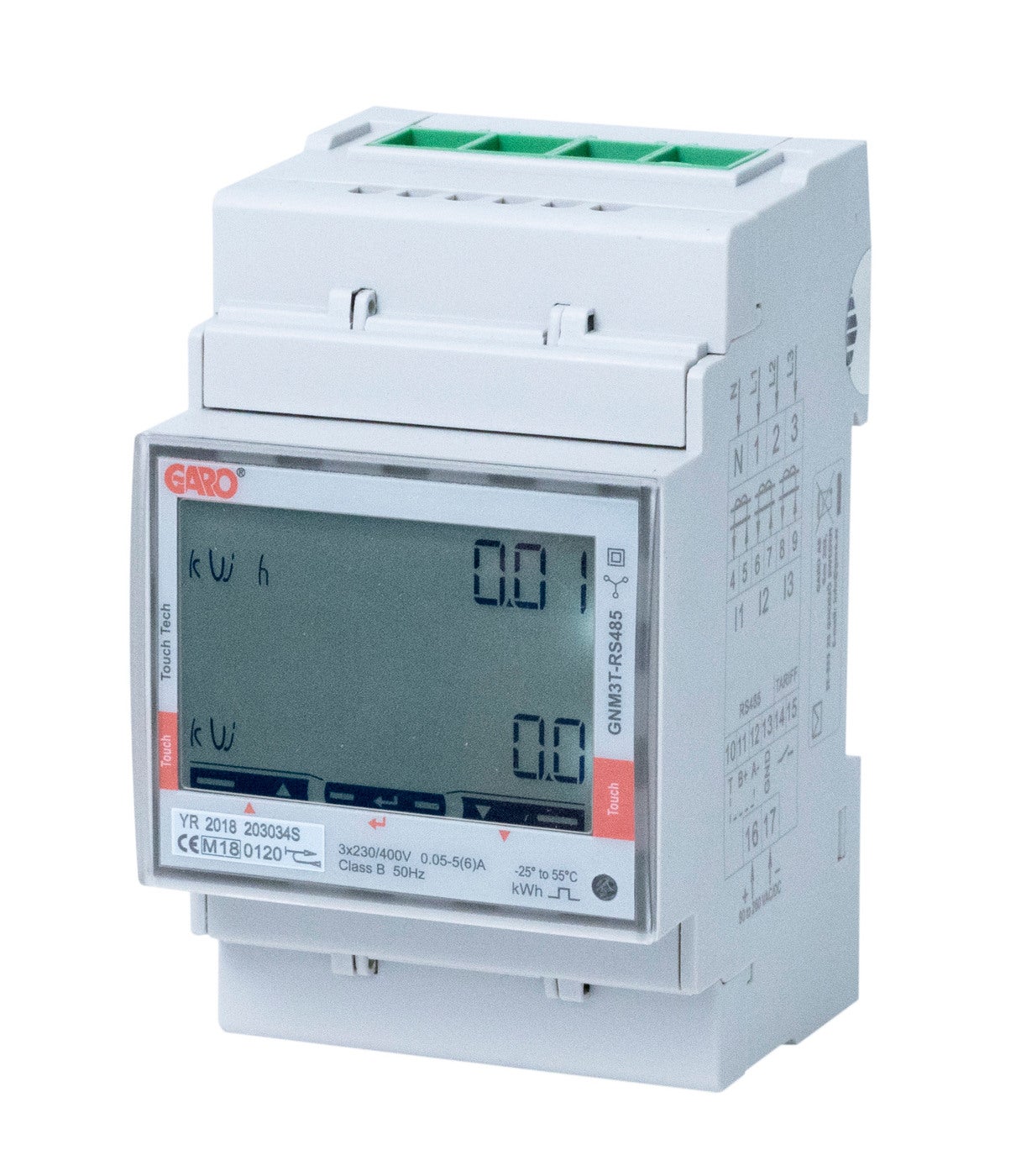

ENERGIMÄTARE 3F T MODB RS485 E0900191 108740 GNM3T-RS485 -25C...+55C 0,4-0,6Nm 1-4mm² 3F Modbus RS485 0.3 105 67 135
ENERGIMÄTARE 3F TRAFO MBUS E0900192 108741 GNM3T-MBUS -25C...+35C 0,4-0,6Nm 2,5-16mm² 3PH Mbus 0.3 105 67 135

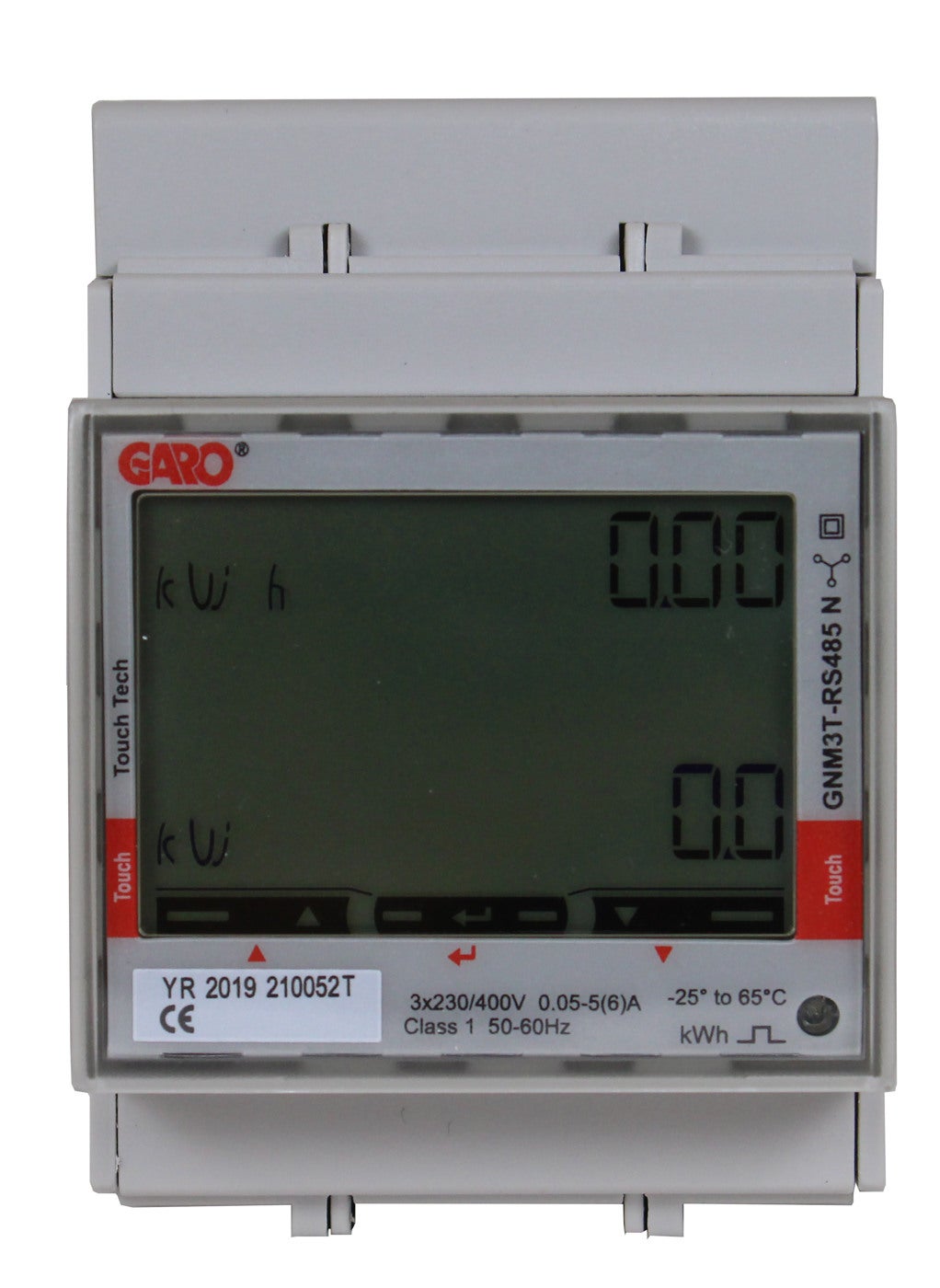

ENERGYMETER TRAFO 5A MODBUS E0901000 109385 GNM3T-LP RS485 N -25C...+35C 1-4mm² 3F Modbus 0.24 53 91 63
