Mätcentraler 400A

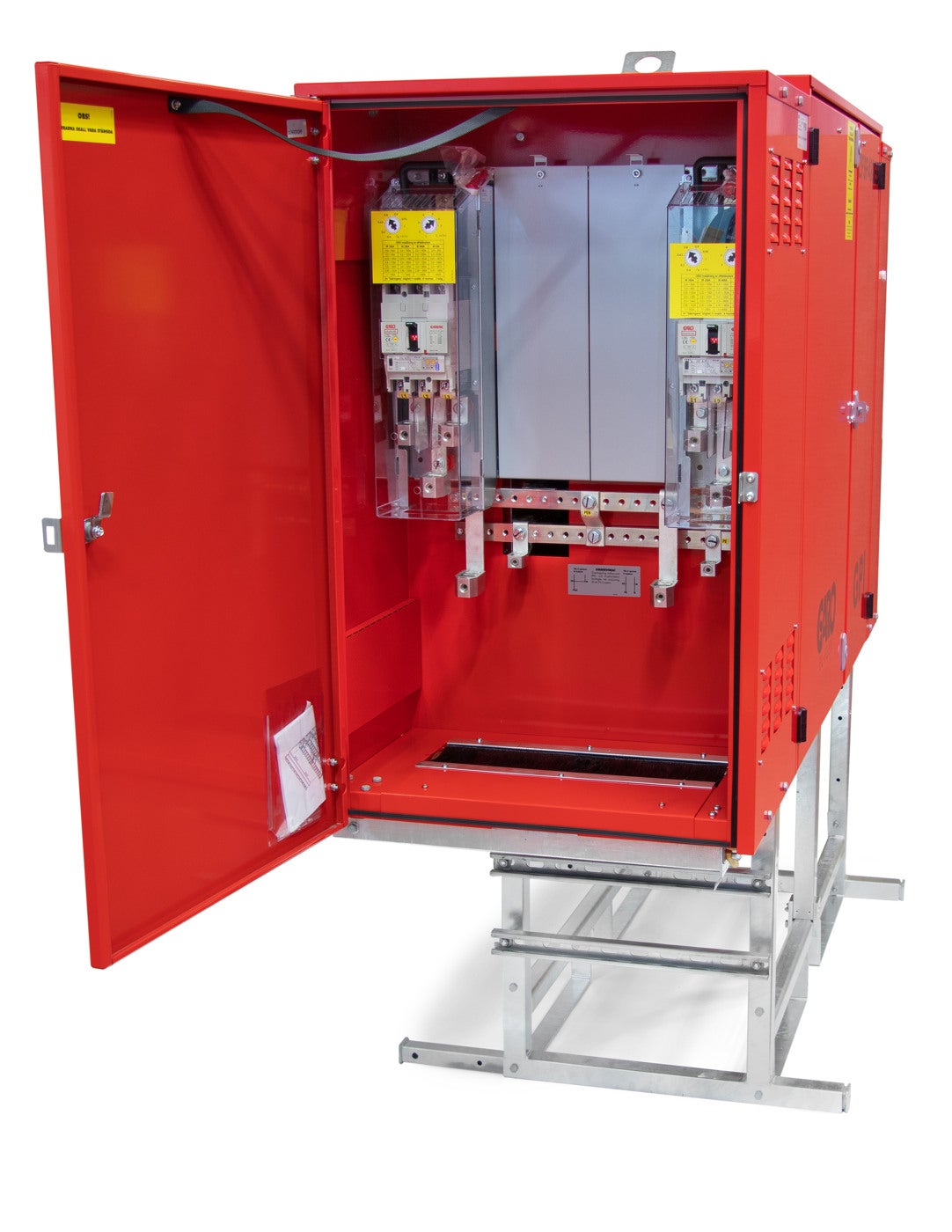

Huvudcentral 400A (HC400) byggd i GPI-systemet. Denna central är utrustad med separat sidoskåp för anslutning av inkommande kablage från energileverantören (2st. säkringslastbrytare á 250A) samt gemensam strömtrafomodul inklusive 3st strömtransformatorer. Denna central används normalt vid större lägenhetsproduktioner, hotellbyggnader, evenemang etc. Centralen är utrustad med 2st. SLK400-utgångar för vidarematning med jordkabel (Typ AKKJ 95-240mm²). Möjlighet för komplettering av fler utgående SLK-moduler samt uttagsmoduler 13-63A som föregås av jordfelsbrytare och automatsäkringar efter behov. Centralen är utrustad med varmgalvat stativ och låsbara dörrar. Åtdragningsmoment anslutningsplintar 10-95mm2: 15Nm Åtdragningsmoment anslutningsplintar 95-240mm2: 25Nm. Huvudcentral 400A GPI/EB/2xSLK400 2xSLK160 1x63 2x32 1x16 3x13.

E-nummer
E2469126

Artikelnummer
353729

Support

Typnamn	ZFSF 400 GPI/EB/22/12103
Standard	EN61439-4
Frekvens [Hz]	50Hz
Material hus/kapsling/stomme	Stålplåt
Färg	Röd
Märkström [A]	630A
Märkspänning [V AC]	400V AC
Antal moduler	20
CEE uttag 16A	1 st 5P 16A 230/400V
Antal minibrytare 1P [st] 1	3 st C113
Antal minibrytare 1P [st] 2	1 st C316
Antal minibrytare 3P [st] 1	2 st C332
Antal minibrytare 3P [st] 2	1 st C363
Antal schuko [st]	3 st
Antal JFB [st] 1	1 st 4P 40A
CEE uttag 32A	2 st 5P 32A 230/400V
CEE uttag 63A	1 st 5P 16A 230/400V
Antal JFB [st] 2	1 st 4P 63A
Utrymme för mätare	1
Skyddsklass [IP]	IP44
Fast anslutning NH1-2	2A
Nettovikt [kg]	297
Bredd [mm]	1710
Höjd [mm]	1662
Djup [mm]	650

Namn	HUVUDCENTR 400A GPI/EB
E-nummer	E2469126
Artikelnummer	353729

Instruktionsblad

Enlinjeschema och frontvy 353729

Tillbehör för Mätcentraler 400A

Namn	E-nummer	Artikelnummer	Typnamn	Beskrivning
JORDFELSBRYTARE 4P63A10kA30mA		107978		Jordfelsbrytare 4-polig 63A 10kA 30mA GD
JORDFELSBRYTARE 4P63A10kA300mA		108029		Jordfelsbrytare 4-polig 63A 10kA 300mA
SCHUKO 10/16A	E1896880	1896880	UIF 10/16	Uttag schuko 10/16A.
MINIBRYTARE C 1P 13A 10kA GS	E2142707	2142707	MCB C113	Minibrytare C-Karakteristik 13A 10kA 1-polig GS
MINIBRYTARE C 3P 16A 10kA GS	E2142753	2142753	MCB C316	Minibrytare C-Karakteristik 3-polig 16A 10kA GS
MINIBRYTARE C 3P 32A 10kA GS	E2142756	2142756	MCB C332	Minibrytare C-Karakteristik 32A 10kA 3-polig GS
HUVUDBR 40A 3P	E2142854	2142854	HB 340	Huvudbrytare 40A 3-polig
HUVUDBR 80A 3P	E2142856	2142856	HB 380	Huvudbrytare 80A 3-polig
UTTAG RAK 5P 16A 6h	E2424909	2424909	UI 416-6 S	Uttag rak basic 5-polig 16A 6h
UTTAG RAK 5P 32A 6h	E2424930	2424930	UI 432-6 S	Uttag rak basic 5-polig 32A 6h
UTTAG RAK 5P 63A 6h	E2424949	2424949		Uttag rak basic 5-polig 63A 6h
UTTAG SNED 5P 63A 6h	E2425071	2425071		Uttag sned basic 5-polig 63A 6h
UNDERCENTR 63A SKÅP/STATIV 1x63 2x32 3x16 6x13	E2469015	2469015	U GBSN 463-6/00/12306-21	Uttagscentral i skåpmodell 63A med jordfelsbrytare 6xschuko 3x16A uttag 2x32A uttag 1x63A uttag

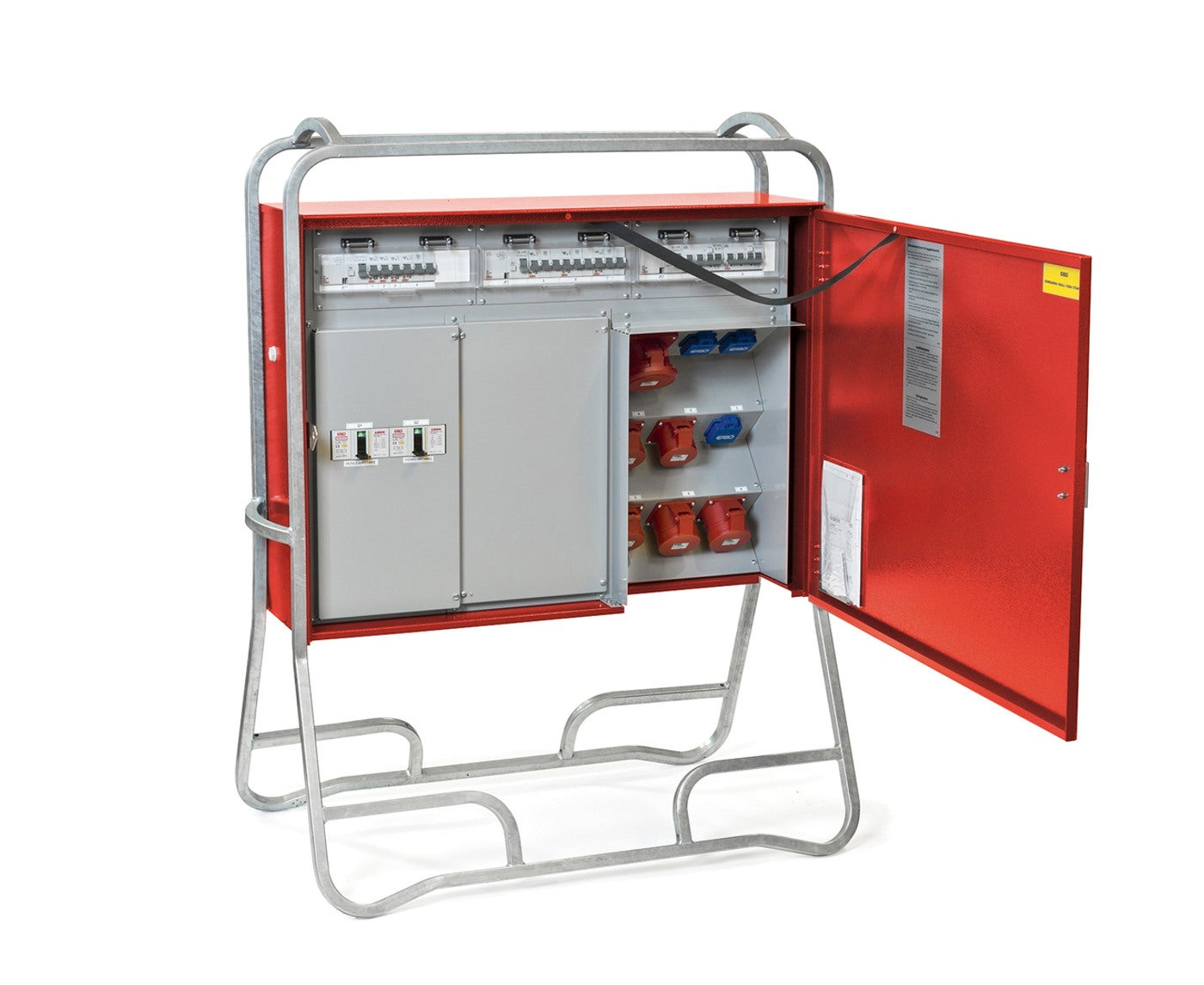

FÖRD.CENTR F ANSL 125A 5JFB	E2469043	2469043	GSF 125/01/12303-41	Uttagscentral i skåpmodell för fast anslutning125A med 5st Jordfelsbrytare.
TÄCKMODUL GPI 1M 50MM	E2469101	2469101	BM-1	Täckmodul GPI 1 modul 50mm
TÄCKMODUL 3M GPI 150MM	E2469102	2469102	BM-3	Täckmodul GPI 3 modul 150mm
TÄCKMODUL GPI 4M 200MM	E2469103	2469103	BM-4	Täckmodul GPI 4 moduler
BERÖRINGSSKYDD SATS GPI	E2469104	2469104	BS-GPI	Beröringsskyddsats för fast anslutna kablar GPI
TRANSPORTSKYDD GPI	E2469107	2469107	TF	Transportskydd GPI för uttagsmodulen
DELBAR PLINTSATS 10-95	E2466339	351982	PE/N 10-95	Delbar plintsats PE/N 10-95mm² GPI.
DELBAR PLINTSATS 95-240	E2466340	351983	PE/N 95-240	Delbar plintsats PE/N 95-240mm²
B-SKYDD/STÖDINSATS 3M		80793		Beröringsskydd stödinsats 3moduler passar GPI-systemet.E2466396 - BS 3M GPI
B-SKYDD/STÖDINSATS 4M		80794		Beröringsskydd stödinsats 4 moduler passar GPI-system
B-SKYDD/STÖDINSATS 5M		80795		Beröringsskydd stödinsats 5moduler passar GPI-system.
