NIMU W335 14 mod IP30 utan bottenlåda

GAROs metallskåp för infällt montage i vägg, levererat utan bottenlåda. Skåpen levereras alltid med vändbar dörr som är förberedd för lås. Djupet bakom DIN-skenorna är 23 mm. Skåpen är utrustade med snäppbara plintar och hela insatsen hålls på plats av ett enkelt fäste som kan öppnas 90° för installation eller justering. Plåtcentral Infälld 2rad 28moduler utan bottenlåda

E-nummer
E2290011

Artikelnummer
356003

Support

Standard	EN61439-3
Material hus/kapsling/stomme	Plåt
Färg	Vit
Märkspänning [V AC]	400V AC
Monteringsmetod	Infällt montage
Modelltyp	NIM
Lås	Nej
RAL-nummer	RAL9010
DIN-skena	Ja
Vidarematning [A]	63A
Montageplatta	Nej
Inbyggnaddsdjup [mm]	82mm
Inbyggnadsbredd [mm]	312mm
Typ av dörr	Enkel
Skyddsklass [IP]	IP30
Bottenlåda	Nej
Bredd [mm]	335
Djup [mm]	115

Namn	PLÅTC INF 2R 28M U B-LÅDA
E-nummer	E2290011
Artikelnummer	356003
Typnamn	NIM 28-2U
Frekvens [Hz]	50Hz
Märkström [A]	50A
Antal moduler	28
Anslutning N [st]	16
Anslutning PE [st]	16
Antal rader	2
Inbyggnadshöjd [mm]	393mm
Nettovikt [kg]	3.2
Höjd [mm]	422

Fler varianter av NIMU W335 14 mod IP30 utan bottenlåda

E-nummer	Artikelnummer	Typnamn	Frekvens [Hz]	Märkström [A]	Antal moduler	Anslutning N [st]	Anslutning PE [st]	Antal rader	Inbyggnadshöjd [mm]	Nettovikt [kg]	Höjd [mm]
E2290010	356001	NIM 14-1U		35A	14	16	16	1	268mm	2.5	297
E2290011	356003	NIM 28-2U	50Hz	50A	28	16	16	2	393mm	3.2	422
E2290012	356005	NIM 42-3U	50Hz	50A	42	15+16	26	3	518mm	4.1	547

Tillbehör för NIMU W335 14 mod IP30 utan bottenlåda

Namn	E-nummer	Artikelnummer	Typnamn	Beskrivning
TÄCKBRICKA 57MOD 1M VIT	E2178149	107378	TB 57	Täckbricka 57 moduler vit 1 meter.
FASSKENA 3PH 6M 10MM2	E2142370	110387	GBB 3-06-10	Fasskena 3PH 6M 10MM2
FASSKENA 3PH 9M 10MM2	E2142371	110390	GBB 3-09-10	Fasskena 3PH 9M 10MM2
FASSKENA 3PH 12M 10MM2		110393		Fasskena 3PH 12M 10MM2
FASSKENA 3PH 13M 10MM2	E2142372	110394	GBB 3-13-10	Fasskena 3PH 13M 10MM2
FASSKENA 3PH 14M 10MM2	E2142373	110395	GBB 3-14-10	Fasskena 3PH 14M 10MM2
FASSKENA 3PH 20M 10MM2	E2142375	110402	GBB 3-21-10	Fasskena 3PH 20M 10MM2
FASSKENA 3PH 25M 10MM2	E2142376	110405	GBB 3-25-10	Fasskena 3PH 25M 10MM2
FASSKENA 3PH 57M 10MM2	E2142377	110406	GBB 3-57-10	Fasskena 3PH 57M 10MM2
FASSKENA 3FAS+N 57M/16	E2142379	110411		Fasskena 3-fas+N 57- moduler 16mm²
FASSKENA 1FAS 57M/10	E2142380	110414		Fasskena 1-fas 57 moduler 10mm²
FASSKENA 1FAS+N 57M/16	E2142381	110415		Fasskena 1-fas+N 57-moduler 16mm²
ÄNDSKYDD FASSKENA 3F 10 TYP D	E2142382	110417		Ändskydd för 3-fas 10mm² fasskena
ÄNDSKYDD FASSKENA 4F 16 TYP C	E2142383	110418		Ändskydd för 4-fas 16mm² fasskena
BERÖRINGSSKYDD FASSKENA 5M	E2142384	110419	GBBTP 5M	Beröringsskydd för fasskena 5-moduler
SKRUVPLOMBERING 100ST/PÅSE	E2201605	110586	PB-S	Skruvplombering universal packade 100st/påse
BÄTTRINGSFÄRG VIT PENSEL	E1693384	1693384		Bättringsfärg vit pensel
Ö-KOPPLINGSBYG 3F 125/10	E2142849	2142849	ÖB 3	Överkopplingsbygel 3-fas 10mm² skenavstånd 125mm.
TÄCKBRICKA 14M	E2178151	2178151	TB 14	Täckbricka 14 moduler
INGÅNGSBOX NIM 20MOD	E2270746	2270746	IGB-20	Ingångsbox för lodrätt montage mellan media- och normcentral,passar infällda centraler 20-modulers.
NUMMERLIST 1-120	E2270839	2270839	NLT 1-120	Nummerlist 1-120
CHASSIKOPPL BOTTENLÅDA ÖU	E2270869	2270869	NUCKI-V	Chassikoppling för över-under montage av bottenlådor,B487xH40.
NUMMERLIST 1-42	E2270910	2270910	NLT 1-42	Nummerlist 1-42
NUMMERLIST 1-75	E2270911	2270911	NLT 1-75	Nummerlist 1rad 75moduler
CHASSIKOPPL B-LÅDA H488	E2270980	2270980	NUCKI	Chassikoppling för sida-vid-sida montage av bottenlådor,L81xB27xH488.
CHASSIKOPPLING H688	E2270984	2270984	NUCK-4	Chassikoppling för sida-vid-sida montage av bottenlådor,L81xB27xH688.

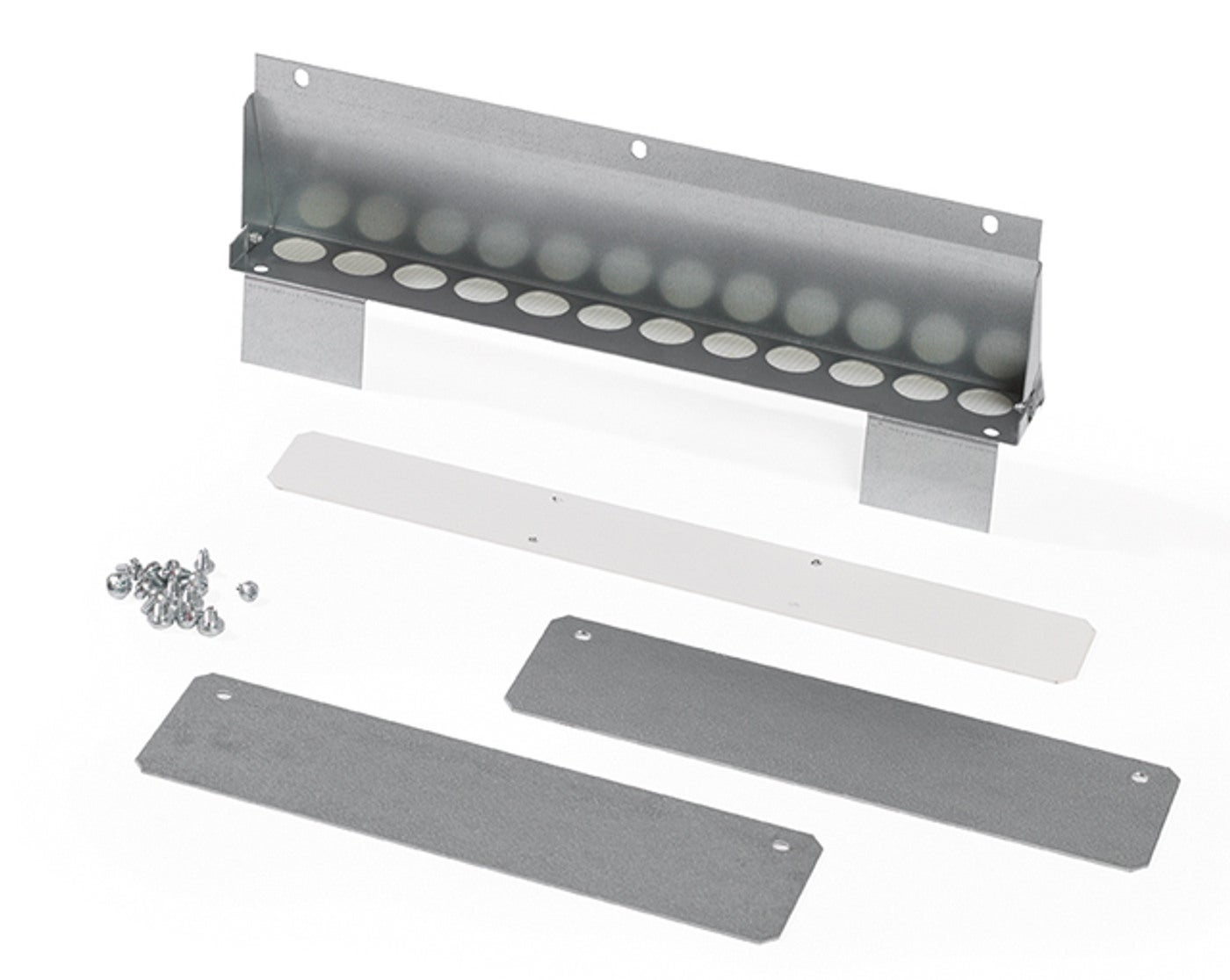

INGÅNGSBOX NIM 14MOD	E2270989	2270989	IGB-14	Ingångsbox för lodrätt montage mellan media- och normcentral,passar infällda centraler 14modulers.

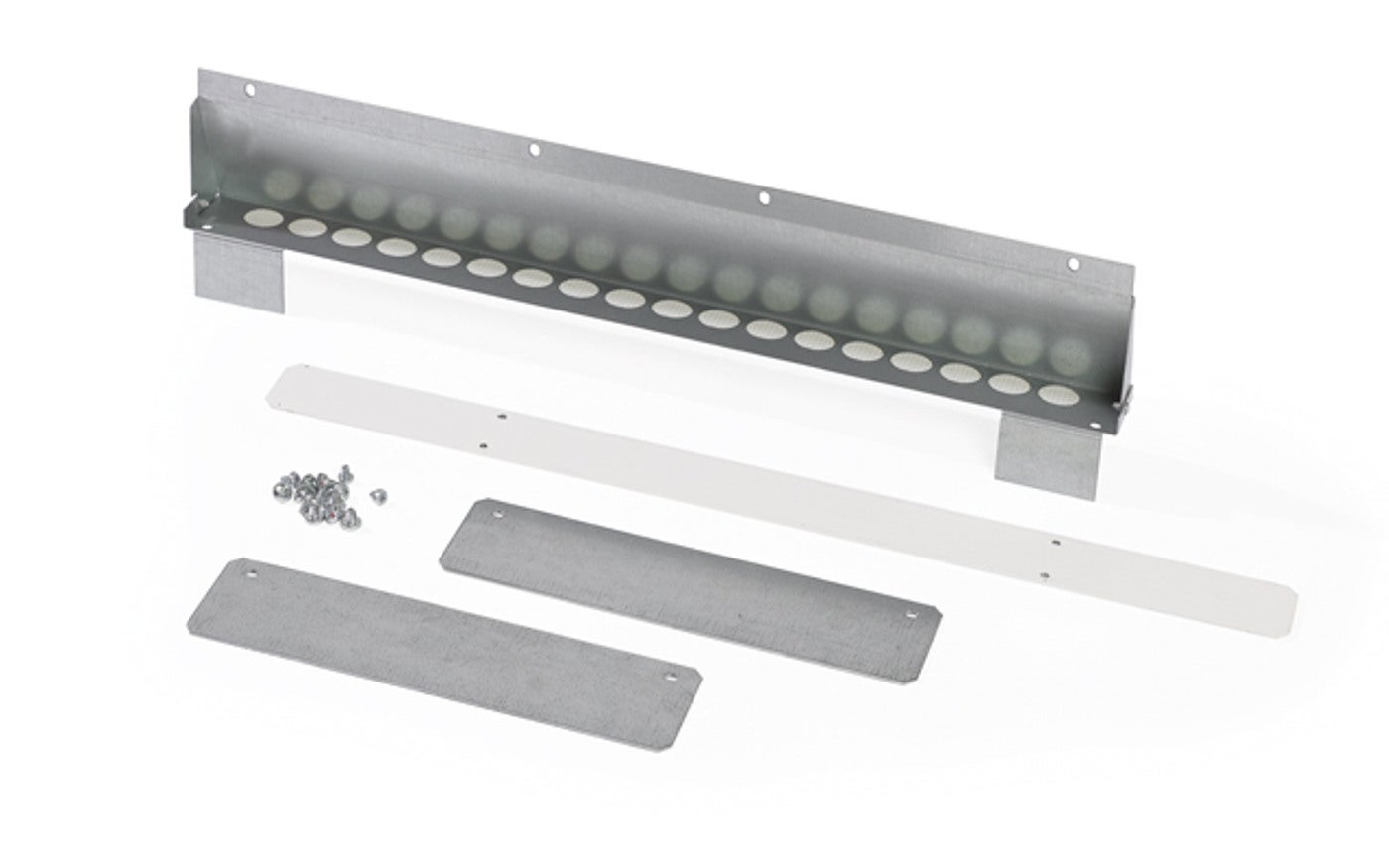

INGÅNGSBOX NIM 25MOD	E2270990	2270990	IGB-25	Ingångsbox för lodrätt montage mellan media- och normcentral,passar infällda centraler 25-modulers.
Utg.BÄTTRINGSFÄRG VIT SPRAY	2394822	2394822	BFVS	Bättringsfärg vit spray
SNABBPLINT GRÖN 16 4 2,5	E2142022	352006	SPG 15 GRÖN	Snabbplint grön PE/1x2,5-16mm²,2x2,5-4mm² och 12x1,5-2,5mm² ,komplettering för DIN-montage.
SNABBPLINT BLÅ 16 4 2,5	E2142023	352007	SPB 15 BLÅ	Snabbplint blå N/1x2,5-16mm²,2x2,5-4mm² och 12x1,5-2,5mm² ,komplettering för DIN-montage.
PLINT SNABBANSLUTNING EN314L	E2142042	352129	EN-L E314/N314	Plint med snabbanslutning PE/N 3x2,5-16m² och 14x1,5-4mm² passar alla GAROs centraler, levereras inkl DIN-fästen.
PLINT SNABBANSLUTNING NN314L	E2142043	352130	EN-L N314/N314	Plint med snabbanslutning N/N 3x2,5-16m² och 14x1,5-4mm² passar alla GAROs centraler, levereras inkl DIN-fästen.
PLINT SNABBANSLUTNING E621L	E2142044	352131	EN-L E621	Plint med snabbanslutning PE 6x2,5-16m² och 21x1,5-4mm² passar alla GAROs centraler, levereras inkl DIN-fästen.
PLINT SNABBANSLUTNING EN310S	E2142045	352132	EN-S E310/N210	Plint med snabbanslutning PE/N 3x2,5-16m² och 10x1,5-4mm² passar alla GAROs centraler förutom NUP, levereras inkl DIN-fästen.
PLINT SNABBANSLUTNING NN314L	E2142046	352133	EN-S N310/N210	Plint med snabbanslutning N/N 2x2,5-16m² och 10x1,5-4mm²/3x2,5-16m² och 10x1,5-4mm², passar alla GAROs centraler förutom NUP, levereras inkl DIN-fästen.
PLINT SNABBANSLUTNING E621S	E2142047	352134	EN-S E621	Plint med snabbanslutning PE 6x2,5-16m² och 21x1,5-4mm² passar alla GAROs centraler förutom NUP, levereras inkl DIN-fästen.
BOTTENLÅDA 1R 14M	E2290039	356054	NIL 14-1	Bottenlåda 1rad 14moduler D82mm passande NIM 14-1
BOTTENLÅDA 2R 28M	E2290040	356055	NIL 28-2	Bottenlåda 2rader 28moduler D82mm passande NIM 28-2
BOTTENLÅDA 3R 42M	E2290041	356056	NIL 42-3	Bottenlåda 3rader 42moduler D82mm passande NIM 42-3

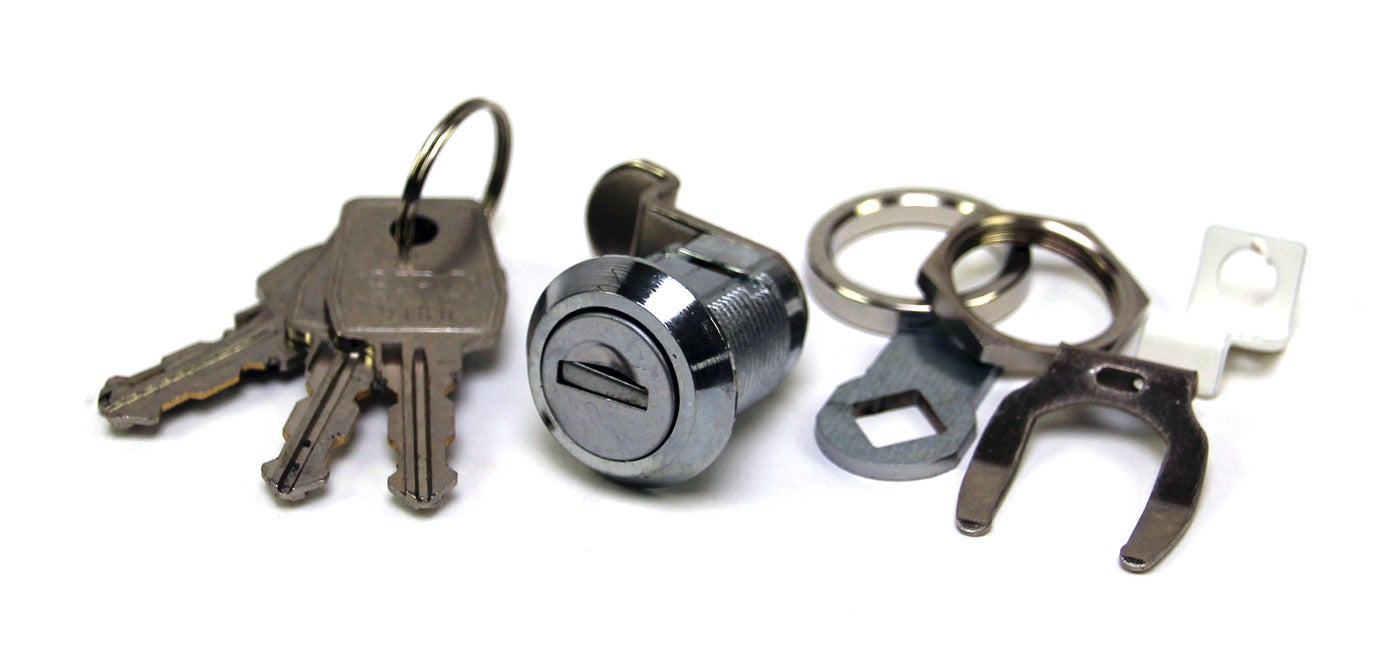

LÅSSATS NLN3	E2290062	356067	NLN3	Låssats passande Norm,-Media,- och Kombicentral
