CENTRAL PLAST UPL 2R 26M FB Q

Plastcentraler 13mod B300 bestyckade

Plastcentraler för utanpåliggande montage i vägg, färdigbestyckad. Centralen är tillverkad helt i halogenfritt plastmaterial och försedd med snabbplintar. Med enkla fästen hålls hela inredet på plats och kan vid installation eller justeringar fällas ut vilket gör att man får ett bekvämare arbetsutrymme samt en stor hjälp vid det slutliga montaget av de utgående kablarna. Detta bidrar till ett säkerställande av den kompletta centralen beträffande risken för överslag och uppkomsten av ljusbågar mellan ofullständigt anslutna ledare. Djupet bakom DIN-skenorna är 23 mm i plåtkapslingen. Skåpen levereras alltid med dörr som kan vändas efter behov. Plastcentral utanpåliggande montering 2rader 26moduler färdigbestyckad quick komponenter
E-nummer
E2200265
Artikelnummer
352136
Support
Standard EN61439-3
Frekvens [Hz] 50Hz
Material hus/kapsling/stomme Plast
Färg Vit
Modelltyp NUP
RAL-nummer RAL9010
Bredd [mm] 300
Djup [mm] 125
Namn CENTRAL PLAST UPL 2R 26M FB Q
E-nummer E2200265
Artikelnummer 352136
Typnamn NUP-Q 226
Kortslutningsström [kA] 10kA
Märkström [A] 50A
Märkspänning [V AC] 400V AC
Antal moduler 36
Monteringsmetod Utanpåliggande montage
Vidarematning [A] Vidarematning 63A
Antal rader 3
Brytare [st] 3x40A
Antal minibrytare 1P [st] 1 6 st C110
Antal JFB [st] 1 1 st 4P 25A
Skyddsklass [IP] IP31
Nettovikt [kg] 3.86
Höjd [mm] 370

Fler varianter av Plastcentraler 13mod B300 bestyckade

E-nummer Artikelnummer Typnamn Kortslutningsström [kA] Märkström [A] Märkspänning [V AC] Antal moduler Monteringsmetod Energimätare Vidarematning [A] Antal rader Brytare [st] Antal minibrytare 1P [st] 1 Antal minibrytare 1P [st] 2 Antal JFB [st] 1 Skyddsklass [IP] Nettovikt [kg] Höjd [mm]
PLASTCENTRAL UPL 1R13M BEST E2178976 2178976 NUP 113 10kA 35A 400V AC 13 Utanpåliggande montage Vidarematning 63A 1 3x40A 2 st C110 3 st C116 1 st 4P 40A IP31 2.2 245
PLASTCENTRAL UPL 1R13M BEST6 E2178977 2178977 NUP 113-6 10kA 35A 400V AC 13 Utanpåliggande montage Vidarematning 63A 1 3x40A 3 st C116 2 st C110 1 st 4P 25A IP31 2.6 245
PLASTCENTRAL UPL 2R26M BEST E2178978 2178978 NUP 226 10kA 50A 400V AC 26 Utanpåliggande montage Vidarematning 63A 2 3x40A 7 st C110 3 st C116 1 st 4P 40A IP31 3.86 245
PLASTCENTRAL UPL 2R26M BEST6 E2178979 2178979 NUP 226-6 6kA 50A 400V 26 Golvfäste 63A 2 3 st 40A 3 st C110 3 st C116 1 st 4P 25A IP30 3.2 370
PLASTCENTRAL UPL 3R39M BEST E2178980 2178980 NUP 339 10kA 50A 400V 39 Golvfäste 63A 3 3 st 40A 10 st C110 3 st C116 1 st 4P 40A IP31 4.5 495
PLASTCENTRAL UPL 3R39M BEST6 E2178981 2178981 NUP 339-6 6kA 50A 400V 39 Golvfäste Nej 63A 3 3 st 40A 5 st C110 3 st C116 1 st 4P 25A IP31 3.8 495
CENTRAL PLAST UPL 2R 26M FB Q E2200265 352136 NUP-Q 226 10kA 50A 400V AC 36 Utanpåliggande montage Vidarematning 63A 3 3x40A 6 st C110 1 st 4P 25A IP31 3.86 370

Tillbehör för Plastcentraler 13mod B300 bestyckade

Namn E-nummer Artikelnummer Typnamn Beskrivning
TÄCKBRICKA 57MOD 1M VIT TÄCKBRICKA 57MOD 1M VIT E2178149 107378 TB 57 Täckbricka 57 moduler vit 1 meter.
FASSKENA 3PH 6M 10MM2 FASSKENA 3PH 6M 10MM2 E2142370 110387 GBB 3-06-10 Fasskena 3PH 6M 10MM2
FASSKENA 3PH 12M 10MM2 FASSKENA 3PH 12M 10MM2 110393 GBB 3-12-10 Fasskena 3PH 12M 10MM2
FASSKENA 3PH 13M 10MM2 FASSKENA 3PH 13M 10MM2 E2142372 110394 GBB 3-13-10 Fasskena 3PH 13M 10MM2
FASSKENA 3PH 57M 10MM2 FASSKENA 3PH 57M 10MM2 E2142377 110406 GBB 3-57-10 Fasskena 3PH 57M 10MM2
FASSKENA 3FAS+N 57M/16 FASSKENA 3FAS+N 57M/16 E2142379 110411 GBB 3N-57-16 Fasskena 3-fas+N 57- moduler 16mm²
FASSKENA 1FAS 57M/10 FASSKENA 1FAS 57M/10 E2142380 110414 GBB 1-57-10 Fasskena 1-fas 57 moduler 10mm²
FASSKENA 1FAS+N 57M/16 FASSKENA 1FAS+N 57M/16 E2142381 110415 GBB 1N-57-16 Fasskena 1-fas+N 57-moduler 16mm²
ÄNDSKYDD FASSKENA 3F 10 TYP D ÄNDSKYDD FASSKENA 3F 10 TYP D E2142382 110417 GBBEP 3-10 Ändskydd för 3-fas 10mm² fasskena
ÄNDSKYDD FASSKENA 4F 16 TYP C ÄNDSKYDD FASSKENA 4F 16 TYP C E2142383 110418 GBBEP 4-16 Ändskydd för 4-fas 16mm² fasskena
BERÖRINGSSKYDD FASSKENA 5M BERÖRINGSSKYDD FASSKENA 5M E2142384 110419 GBBTP 5M Beröringsskydd för fasskena 5-moduler
SKRUVPLOMBERING 100ST/PÅSE SKRUVPLOMBERING 100ST/PÅSE E2201605 110586 PB-S Skruvplombering universal packade 100st/påse
BÄTTRINGSFÄRG VIT PENSEL BÄTTRINGSFÄRG VIT PENSEL E1693384 1693384 Bättringsfärg vit pensel
Ö-KOPPLINGSBYG 3F 125/10 Ö-KOPPLINGSBYG 3F 125/10 E2142849 2142849 ÖB 3 Överkopplingsbygel 3-fas 10mm² skenavstånd 125mm.

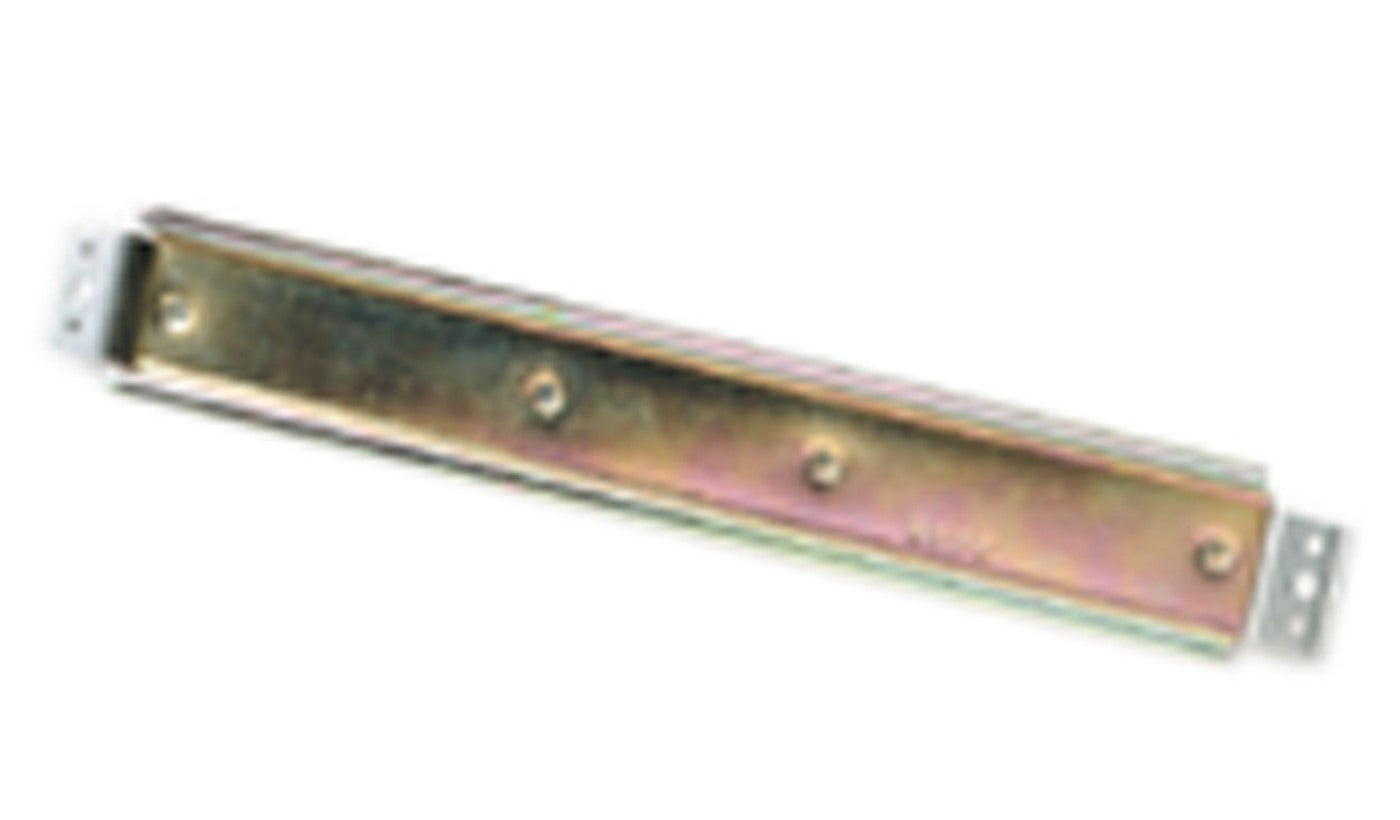

DINSKENA 12 MOD LÅG DINSKENA 12 MOD LÅG E2178180 2178180 NDL DIN-skena 12 moduler för kapsling typ NUP.Anpassad för ett lägre montage av t ex diazedsäkringar eller andra höga komponenter.
CHASSIKOPP NUP 4FRP CHASSIKOPP NUP 4FRP E2178185 2178185 NUCK Chassikoppling för normkapsling NUP,levereras 4st.
NUMMERLIST 1-42 NUMMERLIST 1-42 E2270910 2270910 NLT 1-42 Nummerlist 1-42
SNABBPLINT GRÖN 16 4 2,5 SNABBPLINT GRÖN 16 4 2,5 E2142022 352006 SPG 15 GRÖN Snabbplint grön PE/1x2,5-16mm²,2x2,5-4mm² och 12x1,5-2,5mm² ,komplettering för DIN-montage.
SNABBPLINT BLÅ 16 4 2,5 SNABBPLINT BLÅ 16 4 2,5 E2142023 352007 SPB 15 BLÅ Snabbplint blå N/1x2,5-16mm²,2x2,5-4mm² och 12x1,5-2,5mm² ,komplettering för DIN-montage.
PLINT SNABBANSLUTNING EN314L PLINT SNABBANSLUTNING EN314L E2142042 352129 EN-L E314/N314 Plint med snabbanslutning PE/N 3x2,5-16m² och 14x1,5-4mm² passar alla GAROs centraler, levereras inkl DIN-fästen.
PLINT SNABBANSLUTNING NN314L PLINT SNABBANSLUTNING NN314L E2142043 352130 EN-L N314/N314 Plint med snabbanslutning N/N 3x2,5-16m² och 14x1,5-4mm² passar alla GAROs centraler, levereras inkl DIN-fästen.
PLINT SNABBANSLUTNING E621L PLINT SNABBANSLUTNING E621L E2142044 352131 EN-L E621 Plint med snabbanslutning PE 6x2,5-16m² och 21x1,5-4mm² passar alla GAROs centraler, levereras inkl DIN-fästen.
SNABBPLINT 2x16 10x1,5-4 SNABBPLINT 2x16 10x1,5-4 E2142020 352531 EN-M E/N210 Plint med snabbanslutning och dinskenefäste, typ EN-M E/N210 2x16mm 10x1,5-4mm.

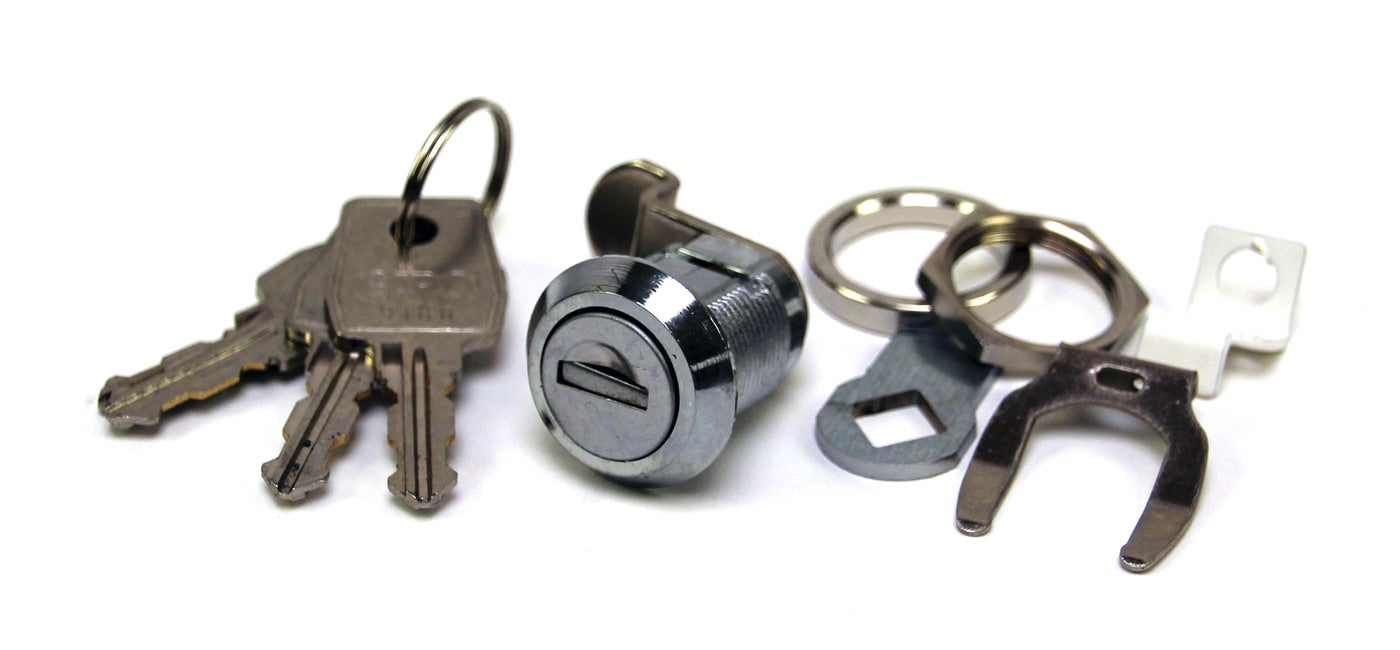

LÅSSATS NLN3 LÅSSATS NLN3 E2290062 356067 NLN3 Låssats passande Norm,-Media,- och Kombicentral
