PLÅTC UPL 5R 100M

Plåtcentraler IP30

GAROs plåtcentraler för utanpåliggande montage.Centralen levereras alltid med dörr som kan vändas efter behov. Dörrarna är även förberedda för eventuellt montage av lås. Djupet bakom DIN -skenorna är 23mm. Med enkla fästen hålls hela inredet på plats men vid installation eller justeringar kan allt fällas ut i vinkel vilket gör att man får ett bekvämt arbetsutrymme samt en stor hjälp vid det slutliga montaget av de utgående kablarna. Detta bidrar till ett säkerställande av den kompletta centraler beträffande risken för överslag och uppkomsten av ljusbågar mellan ofullständiga anslutna ledare.Centralen finns från 1-radig upp till 5-raders med 14,20 resp 25 modulplatser/rad. Plåtcentral Utanpåliggande 5rad 100Moduler
E-nummer
E2290026
Artikelnummer
356025
Support
Standard EN61439-3
Kortslutningsström [kA] 10kA
Frekvens [Hz] 50Hz
Material hus/kapsling/stomme Plåt
Färg Vit
Märkspänning [V AC] 400V AC
Monteringsmetod Utanpåliggande montage
Modelltyp NUM
Lås Nej
RAL-nummer RAL9010
DIN-skena Ja
Vidarematning [A] 63A
Montageplatta Nej
Typ av dörr Enkel
Skyddsklass [IP] IP30
Djup [mm] 108
Namn PLÅTC UPL 5R 100M
E-nummer E2290026
Artikelnummer 356025
Typnamn NUM 100-5
Märkström [A] 50A
Antal moduler 100
Anslutning N [st] 15+16+11+15+16
Anslutning PE [st] 24+11+26
Antal rader 5
Nettovikt [kg] 11.1
Bredd [mm] 418
Höjd [mm] 875

Instruktionsblad

Fler varianter av Plåtcentraler IP30

PLÅTC UPL 1R 14M
PLÅTC UPL 1R 14M
E-nummer
E2290019
Artikelnummer
356018
Typnamn
NUML 14-1
Märkström [A]
35A
Antal moduler
14
Anslutning N [st]
16
Anslutning PE [st]
16
Antal rader
1
Nettovikt [kg]
2.8
Bredd [mm]
335
Höjd [mm]
245
PLÅTC UPL 2R 28M
PLÅTC UPL 2R 28M
E-nummer
E2290020
Artikelnummer
356019
Typnamn
NUML 28-2
Märkström [A]
50A
Antal moduler
28
Anslutning N [st]
16
Anslutning PE [st]
16
Antal rader
2
Nettovikt [kg]
3.8
Bredd [mm]
335
Höjd [mm]
370
PLÅTC UPL 3R 42M
PLÅTC UPL 3R 42M
E-nummer
E2290021
Artikelnummer
356020
Typnamn
NUM 42-3
Märkström [A]
50A
Antal moduler
42
Anslutning N [st]
15+16
Anslutning PE [st]
26
Antal rader
3
Nettovikt [kg]
5.4
Bredd [mm]
335
Höjd [mm]
549
PLÅTC UPL 1R 20M
PLÅTC UPL 1R 20M
E-nummer
E2290022
Artikelnummer
356021
Typnamn
NUML 20-1
Märkström [A]
35A
Antal moduler
20
Anslutning N [st]
16
Anslutning PE [st]
16
Antal rader
1
Nettovikt [kg]
3.5
Bredd [mm]
418
Höjd [mm]
245
PLÅTC UPL 2R 40M
PLÅTC UPL 2R 40M
E-nummer
E2290023
Artikelnummer
356022
Typnamn
NUML 40-2
Märkström [A]
50A
Antal moduler
40
Anslutning N [st]
15+16
Anslutning PE [st]
26
Antal rader
2
Nettovikt [kg]
4.6
Bredd [mm]
418
Höjd [mm]
370
PLÅTC UPL 3R 60M
PLÅTC UPL 3R 60M
E-nummer
E2290024
Artikelnummer
356023
Typnamn
NUM 60-3
Märkström [A]
50A
Antal moduler
60
Anslutning N [st]
15+16+11
Anslutning PE [st]
25+11
Antal rader
3
Nettovikt [kg]
6.5
Bredd [mm]
418
Höjd [mm]
549
PLÅTC UPL 4R 80M
PLÅTC UPL 4R 80M
E-nummer
E2290025
Artikelnummer
356024
Typnamn
NUM 80-4
Märkström [A]
50A
Antal moduler
80
Anslutning N [st]
15+16+11+16
Anslutning PE [st]
24+11+16
Antal rader
4
Nettovikt [kg]
9
Bredd [mm]
418
Höjd [mm]
749
PLÅTC UPL 5R 100M
PLÅTC UPL 5R 100M
E-nummer
E2290026
Artikelnummer
356025
Typnamn
NUM 100-5
Märkström [A]
50A
Antal moduler
100
Anslutning N [st]
15+16+11+15+16
Anslutning PE [st]
24+11+26
Antal rader
5
Nettovikt [kg]
11.1
Bredd [mm]
418
Höjd [mm]
875
PLÅTC UPL 2R 50M
PLÅTC UPL 2R 50M
E-nummer
E2290027
Artikelnummer
356026
Typnamn
NUML 50-2
Märkström [A]
50A
Antal moduler
50
Anslutning N [st]
11+11+11
Anslutning PE [st]
12+25
Antal rader
2
Nettovikt [kg]
5.6
Bredd [mm]
515
Höjd [mm]
370

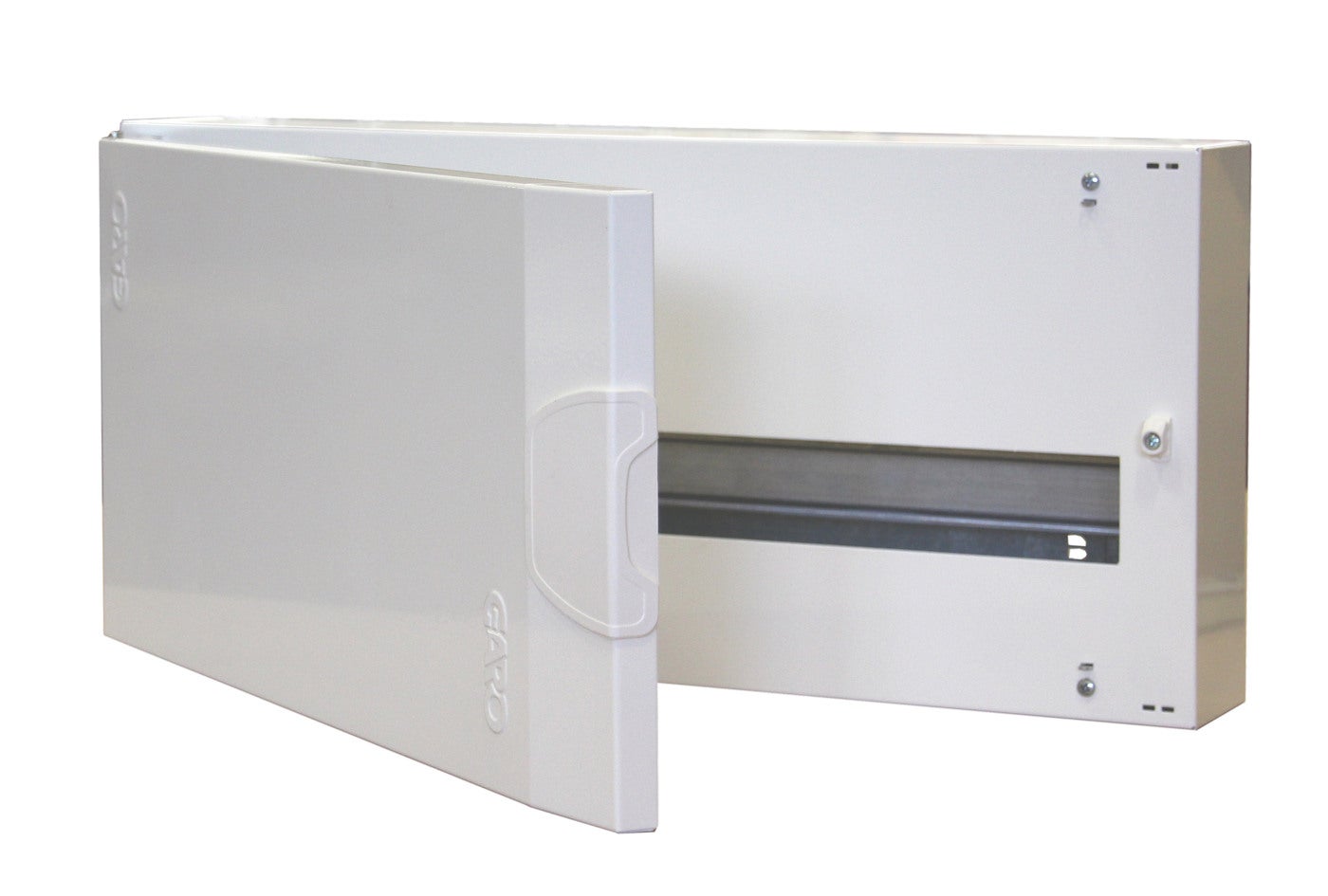

PLÅTC UPL 1R 25M
PLÅTC UPL 1R 25M
E-nummer
E2200918
Artikelnummer
356098
Typnamn
NUML 25-1
Märkström [A]
35A
Antal moduler
25
Anslutning N [st]
17
Anslutning PE [st]
16
Antal rader
1
Nettovikt [kg]
4
Bredd [mm]
515
Höjd [mm]
245

Fler varianter av Plåtcentraler IP30

E-nummer Artikelnummer Typnamn Märkström [A] Antal moduler Anslutning N [st] Anslutning PE [st] Antal rader Nettovikt [kg] Bredd [mm] Höjd [mm]
PLÅTC UPL 1R 14M E2290019 356018 NUML 14-1 35A 14 16 16 1 2.8 335 245
PLÅTC UPL 2R 28M E2290020 356019 NUML 28-2 50A 28 16 16 2 3.8 335 370
PLÅTC UPL 3R 42M E2290021 356020 NUM 42-3 50A 42 15+16 26 3 5.4 335 549
PLÅTC UPL 1R 20M E2290022 356021 NUML 20-1 35A 20 16 16 1 3.5 418 245
PLÅTC UPL 2R 40M E2290023 356022 NUML 40-2 50A 40 15+16 26 2 4.6 418 370
PLÅTC UPL 3R 60M E2290024 356023 NUM 60-3 50A 60 15+16+11 25+11 3 6.5 418 549
PLÅTC UPL 4R 80M E2290025 356024 NUM 80-4 50A 80 15+16+11+16 24+11+16 4 9 418 749
PLÅTC UPL 5R 100M E2290026 356025 NUM 100-5 50A 100 15+16+11+15+16 24+11+26 5 11.1 418 875
PLÅTC UPL 2R 50M E2290027 356026 NUML 50-2 50A 50 11+11+11 12+25 2 5.6 515 370
PLÅTC UPL 1R 25M E2200918 356098 NUML 25-1 35A 25 17 16 1 4 515 245

Tillbehör för Plåtcentraler IP30

TÄCKBRICKA 57MOD 1M VIT
TÄCKBRICKA 57MOD 1M VIT
E-nummer
E2178149
Artikelnummer
107378
Typnamn
TB 57
FASSKENA 3PH 6M 10MM2
FASSKENA 3PH 6M 10MM2
E-nummer
E2142370
Artikelnummer
110387
Typnamn
GBB 3-06-10
FASSKENA 3PH 9M 10MM2
FASSKENA 3PH 9M 10MM2
E-nummer
E2142371
Artikelnummer
110390
Typnamn
GBB 3-09-10
FASSKENA 3PH 12M 10MM2
FASSKENA 3PH 12M 10MM2
E-nummer
Artikelnummer
110393
Typnamn
GBB 3-12-10
FASSKENA 3PH 13M 10MM2
FASSKENA 3PH 13M 10MM2
E-nummer
E2142372
Artikelnummer
110394
Typnamn
GBB 3-13-10
FASSKENA 3PH 14M 10MM2
FASSKENA 3PH 14M 10MM2
E-nummer
E2142373
Artikelnummer
110395
Typnamn
GBB 3-14-10
FASSKENA 3PH 20M 10MM2
FASSKENA 3PH 20M 10MM2
E-nummer
E2142375
Artikelnummer
110402
Typnamn
GBB 3-21-10
FASSKENA 3PH 25M 10MM2
FASSKENA 3PH 25M 10MM2
E-nummer
E2142376
Artikelnummer
110405
Typnamn
GBB 3-25-10
FASSKENA 3FAS+N 57M/16
FASSKENA 3FAS+N 57M/16
E-nummer
E2142379
Artikelnummer
110411
Typnamn
GBB 3N-57-16
FASSKENA 1FAS 57M/10
FASSKENA 1FAS 57M/10
E-nummer
E2142380
Artikelnummer
110414
Typnamn
GBB 1-57-10
FASSKENA 1FAS+N 57M/16
FASSKENA 1FAS+N 57M/16
E-nummer
E2142381
Artikelnummer
110415
Typnamn
GBB 1N-57-16
ÄNDSKYDD FASSKENA 3F 10 TYP D
ÄNDSKYDD FASSKENA 3F 10 TYP D
E-nummer
E2142382
Artikelnummer
110417
Typnamn
GBBEP 3-10
ÄNDSKYDD FASSKENA 4F 16 TYP C
ÄNDSKYDD FASSKENA 4F 16 TYP C
E-nummer
E2142383
Artikelnummer
110418
Typnamn
GBBEP 4-16
SKRUVPLOMBERING 100ST/PÅSE
SKRUVPLOMBERING 100ST/PÅSE
E-nummer
E2201605
Artikelnummer
110586
Typnamn
PB-S
BÄTTRINGSFÄRG VIT PENSEL
BÄTTRINGSFÄRG VIT PENSEL
E-nummer
E1693384
Artikelnummer
1693384
Typnamn
Ö-KOPPLINGSBYG 3F 125/10
Ö-KOPPLINGSBYG 3F 125/10
E-nummer
E2142849
Artikelnummer
2142849
Typnamn
ÖB 3
TÄCKBRICKA 13M
TÄCKBRICKA 13M
E-nummer
E2178150
Artikelnummer
2178150
Typnamn
TB 13
TÄCKBRICKA 14M
TÄCKBRICKA 14M
E-nummer
E2178151
Artikelnummer
2178151
Typnamn
TB 14
PLASTFICKA GRUPPSCH
PLASTFICKA GRUPPSCH
E-nummer
E2270794
Artikelnummer
2270794
Typnamn
GF-1
NUMMERLIST 1-120
NUMMERLIST 1-120
E-nummer
E2270839
Artikelnummer
2270839
Typnamn
NLT 1-120
NUMMERLIST 1-42
NUMMERLIST 1-42
E-nummer
E2270910
Artikelnummer
2270910
Typnamn
NLT 1-42
NUMMERLIST 1-75
NUMMERLIST 1-75
E-nummer
E2270911
Artikelnummer
2270911
Typnamn
NLT 1-75
Utg.BÄTTRINGSFÄRG VIT SPRAY
E-nummer
2394822
Artikelnummer
2394822
Typnamn
BFVS
SNABBPLINT GRÖN 16 4 2,5
SNABBPLINT GRÖN 16 4 2,5
E-nummer
E2142022
Artikelnummer
352006
Typnamn
SPG 15 GRÖN
SNABBPLINT BLÅ 16 4 2,5
SNABBPLINT BLÅ 16 4 2,5
E-nummer
E2142023
Artikelnummer
352007
Typnamn
SPB 15 BLÅ
PLINT SNABBANSLUTNING EN314L
PLINT SNABBANSLUTNING EN314L
E-nummer
E2142042
Artikelnummer
352129
Typnamn
EN-L E314/N314
PLINT SNABBANSLUTNING NN314L
PLINT SNABBANSLUTNING NN314L
E-nummer
E2142043
Artikelnummer
352130
Typnamn
EN-L N314/N314
PLINT SNABBANSLUTNING E621L
PLINT SNABBANSLUTNING E621L
E-nummer
E2142044
Artikelnummer
352131
Typnamn
EN-L E621
PLINT SNABBANSLUTNING EN310S
PLINT SNABBANSLUTNING EN310S
E-nummer
E2142045
Artikelnummer
352132
Typnamn
EN-S E310/N210
PLINT SNABBANSLUTNING NN314L
PLINT SNABBANSLUTNING NN314L
E-nummer
E2142046
Artikelnummer
352133
Typnamn
EN-S N310/N210
PLINT SNABBANSLUTNING E621S
PLINT SNABBANSLUTNING E621S
E-nummer
E2142047
Artikelnummer
352134
Typnamn
EN-S E621
DISTANSREGEL N14
E-nummer
2290064
Artikelnummer
352530
Typnamn
RD REGELDISTANS NORM N14
SNABBPLINT 2x16 10x1,5-4
SNABBPLINT 2x16 10x1,5-4
E-nummer
E2142020
Artikelnummer
352531
Typnamn
EN-M E/N210

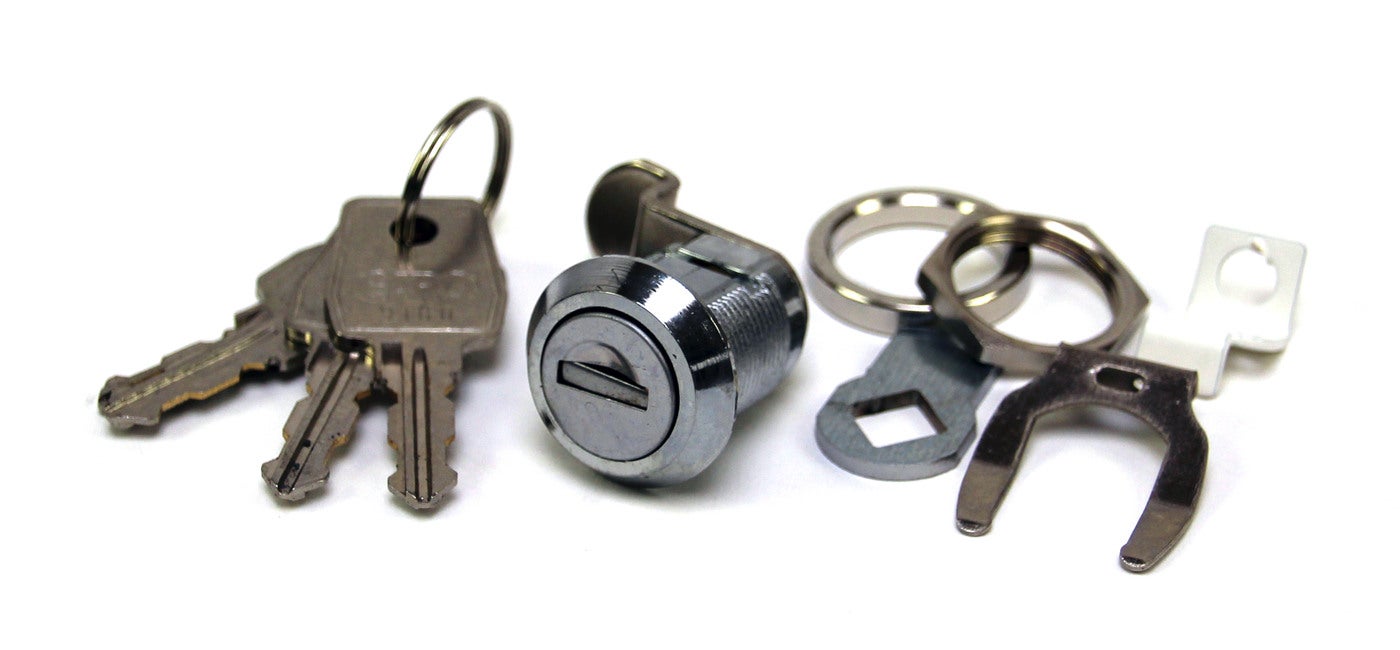

LÅSSATS NLN3
LÅSSATS NLN3
E-nummer
E2290062
Artikelnummer
356067
Typnamn
NLN3

Tillbehör för Plåtcentraler IP30

Namn E-nummer Artikelnummer Typnamn Beskrivning
TÄCKBRICKA 57MOD 1M VIT TÄCKBRICKA 57MOD 1M VIT E2178149 107378 TB 57 Täckbricka 57 moduler vit 1 meter.
FASSKENA 3PH 6M 10MM2 FASSKENA 3PH 6M 10MM2 E2142370 110387 GBB 3-06-10 Fasskena 3PH 6M 10MM2
FASSKENA 3PH 9M 10MM2 FASSKENA 3PH 9M 10MM2 E2142371 110390 GBB 3-09-10 Fasskena 3PH 9M 10MM2
FASSKENA 3PH 12M 10MM2 FASSKENA 3PH 12M 10MM2 110393 GBB 3-12-10 Fasskena 3PH 12M 10MM2
FASSKENA 3PH 13M 10MM2 FASSKENA 3PH 13M 10MM2 E2142372 110394 GBB 3-13-10 Fasskena 3PH 13M 10MM2
FASSKENA 3PH 14M 10MM2 FASSKENA 3PH 14M 10MM2 E2142373 110395 GBB 3-14-10 Fasskena 3PH 14M 10MM2
FASSKENA 3PH 20M 10MM2 FASSKENA 3PH 20M 10MM2 E2142375 110402 GBB 3-21-10 Fasskena 3PH 20M 10MM2
FASSKENA 3PH 25M 10MM2 FASSKENA 3PH 25M 10MM2 E2142376 110405 GBB 3-25-10 Fasskena 3PH 25M 10MM2
FASSKENA 3FAS+N 57M/16 FASSKENA 3FAS+N 57M/16 E2142379 110411 GBB 3N-57-16 Fasskena 3-fas+N 57- moduler 16mm²
FASSKENA 1FAS 57M/10 FASSKENA 1FAS 57M/10 E2142380 110414 GBB 1-57-10 Fasskena 1-fas 57 moduler 10mm²
FASSKENA 1FAS+N 57M/16 FASSKENA 1FAS+N 57M/16 E2142381 110415 GBB 1N-57-16 Fasskena 1-fas+N 57-moduler 16mm²
ÄNDSKYDD FASSKENA 3F 10 TYP D ÄNDSKYDD FASSKENA 3F 10 TYP D E2142382 110417 GBBEP 3-10 Ändskydd för 3-fas 10mm² fasskena
ÄNDSKYDD FASSKENA 4F 16 TYP C ÄNDSKYDD FASSKENA 4F 16 TYP C E2142383 110418 GBBEP 4-16 Ändskydd för 4-fas 16mm² fasskena
SKRUVPLOMBERING 100ST/PÅSE SKRUVPLOMBERING 100ST/PÅSE E2201605 110586 PB-S Skruvplombering universal packade 100st/påse
BÄTTRINGSFÄRG VIT PENSEL BÄTTRINGSFÄRG VIT PENSEL E1693384 1693384 Bättringsfärg vit pensel
Ö-KOPPLINGSBYG 3F 125/10 Ö-KOPPLINGSBYG 3F 125/10 E2142849 2142849 ÖB 3 Överkopplingsbygel 3-fas 10mm² skenavstånd 125mm.
TÄCKBRICKA 13M TÄCKBRICKA 13M E2178150 2178150 TB 13 Täckbricka 13 moduler
TÄCKBRICKA 14M TÄCKBRICKA 14M E2178151 2178151 TB 14 Täckbricka 14 moduler
PLASTFICKA GRUPPSCH PLASTFICKA GRUPPSCH E2270794 2270794 GF-1 Plastficka och gruppschema.
NUMMERLIST 1-120 NUMMERLIST 1-120 E2270839 2270839 NLT 1-120 Nummerlist 1-120
NUMMERLIST 1-42 NUMMERLIST 1-42 E2270910 2270910 NLT 1-42 Nummerlist 1-42
NUMMERLIST 1-75 NUMMERLIST 1-75 E2270911 2270911 NLT 1-75 Nummerlist 1rad 75moduler
Utg.BÄTTRINGSFÄRG VIT SPRAY 2394822 2394822 BFVS Bättringsfärg vit spray
SNABBPLINT GRÖN 16 4 2,5 SNABBPLINT GRÖN 16 4 2,5 E2142022 352006 SPG 15 GRÖN Snabbplint grön PE/1x2,5-16mm²,2x2,5-4mm² och 12x1,5-2,5mm² ,komplettering för DIN-montage.
SNABBPLINT BLÅ 16 4 2,5 SNABBPLINT BLÅ 16 4 2,5 E2142023 352007 SPB 15 BLÅ Snabbplint blå N/1x2,5-16mm²,2x2,5-4mm² och 12x1,5-2,5mm² ,komplettering för DIN-montage.
PLINT SNABBANSLUTNING EN314L PLINT SNABBANSLUTNING EN314L E2142042 352129 EN-L E314/N314 Plint med snabbanslutning PE/N 3x2,5-16m² och 14x1,5-4mm² passar alla GAROs centraler, levereras inkl DIN-fästen.
PLINT SNABBANSLUTNING NN314L PLINT SNABBANSLUTNING NN314L E2142043 352130 EN-L N314/N314 Plint med snabbanslutning N/N 3x2,5-16m² och 14x1,5-4mm² passar alla GAROs centraler, levereras inkl DIN-fästen.
PLINT SNABBANSLUTNING E621L PLINT SNABBANSLUTNING E621L E2142044 352131 EN-L E621 Plint med snabbanslutning PE 6x2,5-16m² och 21x1,5-4mm² passar alla GAROs centraler, levereras inkl DIN-fästen.
PLINT SNABBANSLUTNING EN310S PLINT SNABBANSLUTNING EN310S E2142045 352132 EN-S E310/N210 Plint med snabbanslutning PE/N 3x2,5-16m² och 10x1,5-4mm² passar alla GAROs centraler förutom NUP, levereras inkl DIN-fästen.
PLINT SNABBANSLUTNING NN314L PLINT SNABBANSLUTNING NN314L E2142046 352133 EN-S N310/N210 Plint med snabbanslutning N/N 2x2,5-16m² och 10x1,5-4mm²/3x2,5-16m² och 10x1,5-4mm², passar alla GAROs centraler förutom NUP, levereras inkl DIN-fästen.
PLINT SNABBANSLUTNING E621S PLINT SNABBANSLUTNING E621S E2142047 352134 EN-S E621 Plint med snabbanslutning PE 6x2,5-16m² och 21x1,5-4mm² passar alla GAROs centraler förutom NUP, levereras inkl DIN-fästen.
DISTANSREGEL N14 2290064 352530 RD REGELDISTANS NORM N14 Distansregel används för att fästa 20-modulers bottenlådor när det är regelavstånd 600mm.
SNABBPLINT 2x16 10x1,5-4 SNABBPLINT 2x16 10x1,5-4 E2142020 352531 EN-M E/N210 Plint med snabbanslutning och dinskenefäste, typ EN-M E/N210 2x16mm 10x1,5-4mm.
LÅSSATS NLN3 LÅSSATS NLN3 E2290062 356067 NLN3 Låssats passande Norm,-Media,- och Kombicentral
