PLASTCENTRAL UPL 2R26M BEST

Plastcentraler IP31 bestyckade

Plastcentraler för utanpåliggande montage i vägg, färdigbestyckad. Centralen är tillverkad helt i halogenfritt plastmaterial och försedd med snabbplintar. Med enkla fästen hålls hela inredet på plats och kan vid installation eller justeringar fällas ut vilket gör att man får ett bekvämare arbetsutrymme samt en stor hjälp vid det slutliga montaget av de utgående kablarna. Detta bidrar till ett säkerställande av den kompletta centralen beträffande risken för överslag och uppkomsten av ljusbågar mellan ofullständigt anslutna ledare. Djupet bakom DIN-skenorna är 23 mm i plåtkapslingen. Skåpen levereras alltid med dörr som kan vändas efter behov. Plastcentral utanpåliggande montage 2rad 26moduler bestyckad
E-nummer
E2178978
Artikelnummer
2178978
Support
Standard EN61439-3
Frekvens [Hz] 50Hz
Material hus/kapsling/stomme Plast
Färg Vit
Modelltyp NUP
RAL-nummer RAL9010
Bredd [mm] 300
Djup [mm] 125
Namn PLASTCENTRAL UPL 2R26M BEST
E-nummer E2178978
Artikelnummer 2178978
Typnamn NUP 226
Kortslutningsström [kA] 10kA
Märkström [A] 50A
Märkspänning [V AC] 400V AC
Antal moduler 26
Monteringsmetod Utanpåliggande montage
Vidarematning [A] Vidarematning 63A
Antal rader 2
Brytare [st] 3x40A
Antal minibrytare 1P [st] 1 7 st C110
Antal minibrytare 1P [st] 2 3 st C116
Antal JFB [st] 1 1 st 4P 40A
Skyddsklass [IP] IP31
Nettovikt [kg] 3.86
Höjd [mm] 245

Instruktionsblad

Fler varianter av Plastcentraler IP31 bestyckade

PLASTCENTRAL UPL 1R13M BEST
PLASTCENTRAL UPL 1R13M BEST
E-nummer
E2178976
Artikelnummer
2178976
Typnamn
NUP 113
Kortslutningsström [kA]
10kA
Märkström [A]
35A
Märkspänning [V AC]
400V AC
Antal moduler
13
Monteringsmetod
Utanpåliggande montage
Vidarematning [A]
Vidarematning 63A
Antal rader
1
Brytare [st]
3x40A
Antal minibrytare 1P [st] 1
2 st C110
Antal minibrytare 1P [st] 2
3 st C116
Antal JFB [st] 1
1 st 4P 40A
Skyddsklass [IP]
IP31
Nettovikt [kg]
2.2
Höjd [mm]
245
PLASTCENTRAL UPL 1R13M BEST6
PLASTCENTRAL UPL 1R13M BEST6
E-nummer
E2178977
Artikelnummer
2178977
Typnamn
NUP 113-6
Kortslutningsström [kA]
10kA
Märkström [A]
35A
Märkspänning [V AC]
400V AC
Antal moduler
13
Monteringsmetod
Utanpåliggande montage
Vidarematning [A]
Vidarematning 63A
Antal rader
1
Brytare [st]
3x40A
Antal minibrytare 1P [st] 1
3 st C116
Antal minibrytare 1P [st] 2
2 st C110
Antal JFB [st] 1
1 st 4P 25A
Skyddsklass [IP]
IP31
Nettovikt [kg]
2.6
Höjd [mm]
245
PLASTCENTRAL UPL 2R26M BEST
PLASTCENTRAL UPL 2R26M BEST
E-nummer
E2178978
Artikelnummer
2178978
Typnamn
NUP 226
Kortslutningsström [kA]
10kA
Märkström [A]
50A
Märkspänning [V AC]
400V AC
Antal moduler
26
Monteringsmetod
Utanpåliggande montage
Vidarematning [A]
Vidarematning 63A
Antal rader
2
Brytare [st]
3x40A
Antal minibrytare 1P [st] 1
7 st C110
Antal minibrytare 1P [st] 2
3 st C116
Antal JFB [st] 1
1 st 4P 40A
Skyddsklass [IP]
IP31
Nettovikt [kg]
3.86
Höjd [mm]
245
PLASTCENTRAL UPL 2R26M BEST6
PLASTCENTRAL UPL 2R26M BEST6
E-nummer
E2178979
Artikelnummer
2178979
Typnamn
NUP 226-6
Kortslutningsström [kA]
6kA
Märkström [A]
50A
Märkspänning [V AC]
400V
Antal moduler
26
Monteringsmetod
Golvfäste
Vidarematning [A]
63A
Antal rader
2
Brytare [st]
3 st 40A
Antal minibrytare 1P [st] 1
3 st C110
Antal minibrytare 1P [st] 2
3 st C116
Antal JFB [st] 1
1 st 4P 25A
Skyddsklass [IP]
IP30
Nettovikt [kg]
3.2
Höjd [mm]
370
PLASTCENTRAL UPL 3R39M BEST
PLASTCENTRAL UPL 3R39M BEST
E-nummer
E2178980
Artikelnummer
2178980
Typnamn
NUP 339
Kortslutningsström [kA]
10kA
Märkström [A]
50A
Märkspänning [V AC]
400V
Antal moduler
39
Monteringsmetod
Golvfäste
Vidarematning [A]
63A
Antal rader
3
Brytare [st]
3 st 40A
Antal minibrytare 1P [st] 1
10 st C110
Antal minibrytare 1P [st] 2
3 st C116
Antal JFB [st] 1
1 st 4P 40A
Skyddsklass [IP]
IP31
Nettovikt [kg]
4.5
Höjd [mm]
495
PLASTCENTRAL UPL 3R39M BEST6
PLASTCENTRAL UPL 3R39M BEST6
E-nummer
E2178981
Artikelnummer
2178981
Typnamn
NUP 339-6
Kortslutningsström [kA]
6kA
Märkström [A]
50A
Märkspänning [V AC]
400V
Antal moduler
39
Monteringsmetod
Golvfäste
Vidarematning [A]
63A
Antal rader
3
Brytare [st]
3 st 40A
Antal minibrytare 1P [st] 1
5 st C110
Antal minibrytare 1P [st] 2
3 st C116
Antal JFB [st] 1
1 st 4P 25A
Skyddsklass [IP]
IP31
Nettovikt [kg]
3.8
Höjd [mm]
495
CENTRAL PLAST UPL 2R 26M FB Q
CENTRAL PLAST UPL 2R 26M FB Q
E-nummer
E2200265
Artikelnummer
352136
Typnamn
NUP-Q 226
Kortslutningsström [kA]
10kA
Märkström [A]
50A
Märkspänning [V AC]
400V AC
Antal moduler
36
Monteringsmetod
Utanpåliggande montage
Vidarematning [A]
Vidarematning 63A
Antal rader
3
Brytare [st]
3x40A
Antal minibrytare 1P [st] 1
6 st C110
Antal JFB [st] 1
1 st 4P 25A
Skyddsklass [IP]
IP31
Nettovikt [kg]
3.86
Höjd [mm]
370

Fler varianter av Plastcentraler IP31 bestyckade

E-nummer Artikelnummer Typnamn Kortslutningsström [kA] Märkström [A] Märkspänning [V AC] Antal moduler Monteringsmetod Vidarematning [A] Antal rader Brytare [st] Antal minibrytare 1P [st] 1 Antal minibrytare 1P [st] 2 Antal JFB [st] 1 Skyddsklass [IP] Nettovikt [kg] Höjd [mm]
PLASTCENTRAL UPL 1R13M BEST E2178976 2178976 NUP 113 10kA 35A 400V AC 13 Utanpåliggande montage Vidarematning 63A 1 3x40A 2 st C110 3 st C116 1 st 4P 40A IP31 2.2 245
PLASTCENTRAL UPL 1R13M BEST6 E2178977 2178977 NUP 113-6 10kA 35A 400V AC 13 Utanpåliggande montage Vidarematning 63A 1 3x40A 3 st C116 2 st C110 1 st 4P 25A IP31 2.6 245
PLASTCENTRAL UPL 2R26M BEST E2178978 2178978 NUP 226 10kA 50A 400V AC 26 Utanpåliggande montage Vidarematning 63A 2 3x40A 7 st C110 3 st C116 1 st 4P 40A IP31 3.86 245
PLASTCENTRAL UPL 2R26M BEST6 E2178979 2178979 NUP 226-6 6kA 50A 400V 26 Golvfäste 63A 2 3 st 40A 3 st C110 3 st C116 1 st 4P 25A IP30 3.2 370
PLASTCENTRAL UPL 3R39M BEST E2178980 2178980 NUP 339 10kA 50A 400V 39 Golvfäste 63A 3 3 st 40A 10 st C110 3 st C116 1 st 4P 40A IP31 4.5 495
PLASTCENTRAL UPL 3R39M BEST6 E2178981 2178981 NUP 339-6 6kA 50A 400V 39 Golvfäste 63A 3 3 st 40A 5 st C110 3 st C116 1 st 4P 25A IP31 3.8 495
CENTRAL PLAST UPL 2R 26M FB Q E2200265 352136 NUP-Q 226 10kA 50A 400V AC 36 Utanpåliggande montage Vidarematning 63A 3 3x40A 6 st C110 1 st 4P 25A IP31 3.86 370

Tillbehör för Plastcentraler IP31 bestyckade

TÄCKBRICKA 57MOD 1M VIT
TÄCKBRICKA 57MOD 1M VIT
E-nummer
E2178149
Artikelnummer
107378
Typnamn
TB 57
FASSKENA 3PH 6M 10MM2
FASSKENA 3PH 6M 10MM2
E-nummer
E2142370
Artikelnummer
110387
Typnamn
GBB 3-06-10
FASSKENA 3PH 12M 10MM2
FASSKENA 3PH 12M 10MM2
E-nummer
Artikelnummer
110393
Typnamn
GBB 3-12-10
FASSKENA 3PH 13M 10MM2
FASSKENA 3PH 13M 10MM2
E-nummer
E2142372
Artikelnummer
110394
Typnamn
GBB 3-13-10
FASSKENA 3PH 14M 10MM2
FASSKENA 3PH 14M 10MM2
E-nummer
E2142373
Artikelnummer
110395
Typnamn
GBB 3-14-10
FASSKENA 3PH 20M 10MM2
FASSKENA 3PH 20M 10MM2
E-nummer
E2142375
Artikelnummer
110402
Typnamn
GBB 3-21-10
FASSKENA 3PH 25M 10MM2
FASSKENA 3PH 25M 10MM2
E-nummer
E2142376
Artikelnummer
110405
Typnamn
GBB 3-25-10
FASSKENA 3PH 57M 10MM2
FASSKENA 3PH 57M 10MM2
E-nummer
E2142377
Artikelnummer
110406
Typnamn
GBB 3-57-10
FASSKENA 3FAS+N 57M/16
FASSKENA 3FAS+N 57M/16
E-nummer
E2142379
Artikelnummer
110411
Typnamn
GBB 3N-57-16
FASSKENA 1FAS 57M/10
FASSKENA 1FAS 57M/10
E-nummer
E2142380
Artikelnummer
110414
Typnamn
GBB 1-57-10
FASSKENA 1FAS+N 57M/16
FASSKENA 1FAS+N 57M/16
E-nummer
E2142381
Artikelnummer
110415
Typnamn
GBB 1N-57-16
ÄNDSKYDD FASSKENA 3F 10 TYP D
ÄNDSKYDD FASSKENA 3F 10 TYP D
E-nummer
E2142382
Artikelnummer
110417
Typnamn
GBBEP 3-10
ÄNDSKYDD FASSKENA 4F 16 TYP C
ÄNDSKYDD FASSKENA 4F 16 TYP C
E-nummer
E2142383
Artikelnummer
110418
Typnamn
GBBEP 4-16
BERÖRINGSSKYDD FASSKENA 5M
BERÖRINGSSKYDD FASSKENA 5M
E-nummer
E2142384
Artikelnummer
110419
Typnamn
GBBTP 5M
SKRUVPLOMBERING 100ST/PÅSE
SKRUVPLOMBERING 100ST/PÅSE
E-nummer
E2201605
Artikelnummer
110586
Typnamn
PB-S
BÄTTRINGSFÄRG VIT PENSEL
BÄTTRINGSFÄRG VIT PENSEL
E-nummer
E1693384
Artikelnummer
1693384
Typnamn
Ö-KOPPLINGSBYG 3F 125/10
Ö-KOPPLINGSBYG 3F 125/10
E-nummer
E2142849
Artikelnummer
2142849
Typnamn
ÖB 3
TÄCKBRICKA 13M
TÄCKBRICKA 13M
E-nummer
E2178150
Artikelnummer
2178150
Typnamn
TB 13

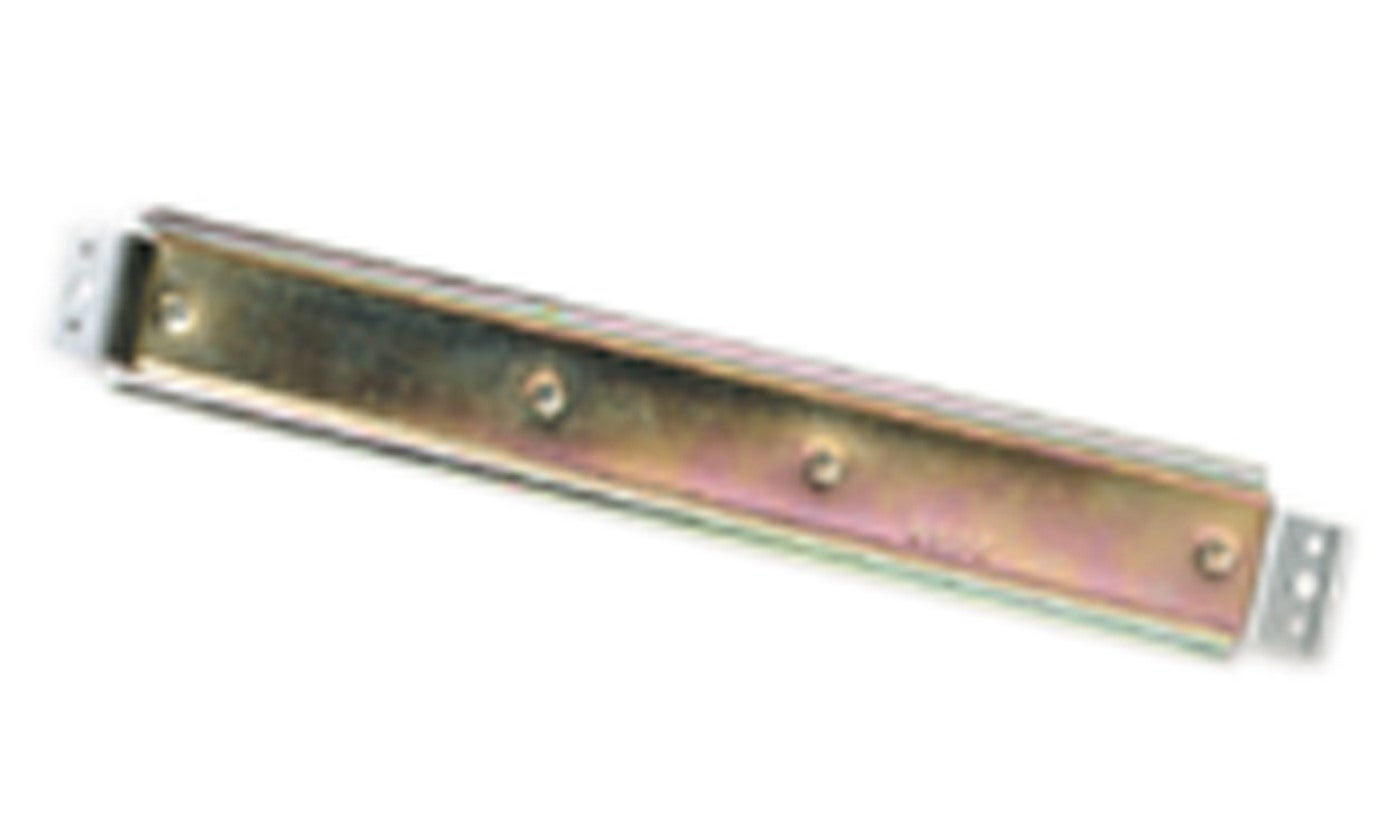

DINSKENA 12 MOD LÅG
DINSKENA 12 MOD LÅG
E-nummer
E2178180
Artikelnummer
2178180
Typnamn
NDL
CHASSIKOPP NUP 4FRP
CHASSIKOPP NUP 4FRP
E-nummer
E2178185
Artikelnummer
2178185
Typnamn
NUCK
PLASTFICKA GRUPPSCH
PLASTFICKA GRUPPSCH
E-nummer
E2270794
Artikelnummer
2270794
Typnamn
GF-1
NUMMERLIST 1-120
NUMMERLIST 1-120
E-nummer
E2270839
Artikelnummer
2270839
Typnamn
NLT 1-120
NUMMERLIST 1-42
NUMMERLIST 1-42
E-nummer
E2270910
Artikelnummer
2270910
Typnamn
NLT 1-42
NUMMERLIST 1-75
NUMMERLIST 1-75
E-nummer
E2270911
Artikelnummer
2270911
Typnamn
NLT 1-75
Utg.BÄTTRINGSFÄRG VIT SPRAY
E-nummer
2394822
Artikelnummer
2394822
Typnamn
BFVS
SNABBPLINT GRÖN 16 4 2,5
SNABBPLINT GRÖN 16 4 2,5
E-nummer
E2142022
Artikelnummer
352006
Typnamn
SPG 15 GRÖN
SNABBPLINT BLÅ 16 4 2,5
SNABBPLINT BLÅ 16 4 2,5
E-nummer
E2142023
Artikelnummer
352007
Typnamn
SPB 15 BLÅ
PLINT SNABBANSLUTNING EN314L
PLINT SNABBANSLUTNING EN314L
E-nummer
E2142042
Artikelnummer
352129
Typnamn
EN-L E314/N314
PLINT SNABBANSLUTNING NN314L
PLINT SNABBANSLUTNING NN314L
E-nummer
E2142043
Artikelnummer
352130
Typnamn
EN-L N314/N314
PLINT SNABBANSLUTNING E621L
PLINT SNABBANSLUTNING E621L
E-nummer
E2142044
Artikelnummer
352131
Typnamn
EN-L E621
SNABBPLINT 2x16 10x1,5-4
SNABBPLINT 2x16 10x1,5-4
E-nummer
E2142020
Artikelnummer
352531
Typnamn
EN-M E/N210
LÅSSATS NLN3
LÅSSATS NLN3
E-nummer
E2290062
Artikelnummer
356067
Typnamn
NLN3

Tillbehör för Plastcentraler IP31 bestyckade

Namn E-nummer Artikelnummer Typnamn Beskrivning
TÄCKBRICKA 57MOD 1M VIT TÄCKBRICKA 57MOD 1M VIT E2178149 107378 TB 57 Täckbricka 57 moduler vit 1 meter.
FASSKENA 3PH 6M 10MM2 FASSKENA 3PH 6M 10MM2 E2142370 110387 GBB 3-06-10 Fasskena 3PH 6M 10MM2
FASSKENA 3PH 12M 10MM2 FASSKENA 3PH 12M 10MM2 110393 GBB 3-12-10 Fasskena 3PH 12M 10MM2
FASSKENA 3PH 13M 10MM2 FASSKENA 3PH 13M 10MM2 E2142372 110394 GBB 3-13-10 Fasskena 3PH 13M 10MM2
FASSKENA 3PH 14M 10MM2 FASSKENA 3PH 14M 10MM2 E2142373 110395 GBB 3-14-10 Fasskena 3PH 14M 10MM2
FASSKENA 3PH 20M 10MM2 FASSKENA 3PH 20M 10MM2 E2142375 110402 GBB 3-21-10 Fasskena 3PH 20M 10MM2
FASSKENA 3PH 25M 10MM2 FASSKENA 3PH 25M 10MM2 E2142376 110405 GBB 3-25-10 Fasskena 3PH 25M 10MM2
FASSKENA 3PH 57M 10MM2 FASSKENA 3PH 57M 10MM2 E2142377 110406 GBB 3-57-10 Fasskena 3PH 57M 10MM2
FASSKENA 3FAS+N 57M/16 FASSKENA 3FAS+N 57M/16 E2142379 110411 GBB 3N-57-16 Fasskena 3-fas+N 57- moduler 16mm²
FASSKENA 1FAS 57M/10 FASSKENA 1FAS 57M/10 E2142380 110414 GBB 1-57-10 Fasskena 1-fas 57 moduler 10mm²
FASSKENA 1FAS+N 57M/16 FASSKENA 1FAS+N 57M/16 E2142381 110415 GBB 1N-57-16 Fasskena 1-fas+N 57-moduler 16mm²
ÄNDSKYDD FASSKENA 3F 10 TYP D ÄNDSKYDD FASSKENA 3F 10 TYP D E2142382 110417 GBBEP 3-10 Ändskydd för 3-fas 10mm² fasskena
ÄNDSKYDD FASSKENA 4F 16 TYP C ÄNDSKYDD FASSKENA 4F 16 TYP C E2142383 110418 GBBEP 4-16 Ändskydd för 4-fas 16mm² fasskena
BERÖRINGSSKYDD FASSKENA 5M BERÖRINGSSKYDD FASSKENA 5M E2142384 110419 GBBTP 5M Beröringsskydd för fasskena 5-moduler
SKRUVPLOMBERING 100ST/PÅSE SKRUVPLOMBERING 100ST/PÅSE E2201605 110586 PB-S Skruvplombering universal packade 100st/påse
BÄTTRINGSFÄRG VIT PENSEL BÄTTRINGSFÄRG VIT PENSEL E1693384 1693384 Bättringsfärg vit pensel
Ö-KOPPLINGSBYG 3F 125/10 Ö-KOPPLINGSBYG 3F 125/10 E2142849 2142849 ÖB 3 Överkopplingsbygel 3-fas 10mm² skenavstånd 125mm.
TÄCKBRICKA 13M TÄCKBRICKA 13M E2178150 2178150 TB 13 Täckbricka 13 moduler
DINSKENA 12 MOD LÅG DINSKENA 12 MOD LÅG E2178180 2178180 NDL DIN-skena 12 moduler för kapsling typ NUP.Anpassad för ett lägre montage av t ex diazedsäkringar eller andra höga komponenter.
CHASSIKOPP NUP 4FRP CHASSIKOPP NUP 4FRP E2178185 2178185 NUCK Chassikoppling för normkapsling NUP,levereras 4st.
PLASTFICKA GRUPPSCH PLASTFICKA GRUPPSCH E2270794 2270794 GF-1 Plastficka och gruppschema.
NUMMERLIST 1-120 NUMMERLIST 1-120 E2270839 2270839 NLT 1-120 Nummerlist 1-120
NUMMERLIST 1-42 NUMMERLIST 1-42 E2270910 2270910 NLT 1-42 Nummerlist 1-42
NUMMERLIST 1-75 NUMMERLIST 1-75 E2270911 2270911 NLT 1-75 Nummerlist 1rad 75moduler
Utg.BÄTTRINGSFÄRG VIT SPRAY 2394822 2394822 BFVS Bättringsfärg vit spray
SNABBPLINT GRÖN 16 4 2,5 SNABBPLINT GRÖN 16 4 2,5 E2142022 352006 SPG 15 GRÖN Snabbplint grön PE/1x2,5-16mm²,2x2,5-4mm² och 12x1,5-2,5mm² ,komplettering för DIN-montage.
SNABBPLINT BLÅ 16 4 2,5 SNABBPLINT BLÅ 16 4 2,5 E2142023 352007 SPB 15 BLÅ Snabbplint blå N/1x2,5-16mm²,2x2,5-4mm² och 12x1,5-2,5mm² ,komplettering för DIN-montage.
PLINT SNABBANSLUTNING EN314L PLINT SNABBANSLUTNING EN314L E2142042 352129 EN-L E314/N314 Plint med snabbanslutning PE/N 3x2,5-16m² och 14x1,5-4mm² passar alla GAROs centraler, levereras inkl DIN-fästen.
PLINT SNABBANSLUTNING NN314L PLINT SNABBANSLUTNING NN314L E2142043 352130 EN-L N314/N314 Plint med snabbanslutning N/N 3x2,5-16m² och 14x1,5-4mm² passar alla GAROs centraler, levereras inkl DIN-fästen.
PLINT SNABBANSLUTNING E621L PLINT SNABBANSLUTNING E621L E2142044 352131 EN-L E621 Plint med snabbanslutning PE 6x2,5-16m² och 21x1,5-4mm² passar alla GAROs centraler, levereras inkl DIN-fästen.
SNABBPLINT 2x16 10x1,5-4 SNABBPLINT 2x16 10x1,5-4 E2142020 352531 EN-M E/N210 Plint med snabbanslutning och dinskenefäste, typ EN-M E/N210 2x16mm 10x1,5-4mm.
LÅSSATS NLN3 LÅSSATS NLN3 E2290062 356067 NLN3 Låssats passande Norm,-Media,- och Kombicentral
