Plåtcentraler utan bottenlåda KMN

GAROs plåtcentral utan bottenlåda är en kombinerad norm- och mediacentral för infällt montage. Mediadelen är placerad ovanför (U)alternativt nedanför (N) normdelen. Mediadelen är försedd med 21st RJ45 keystonehål (14x20mm per/hål) , 2st vridbara vägguttag som skyddas av 1P 10A automatsäkring ,slitsade hyllor för mediautrustningen samt försedd med wifi-fönster för att säkerställa att wifisignalerna kommer ut .Centralen kan monteras både infälld med bottenlåda i väggen likväl som utanpåliggande med ram. Bottenlådan finns i 2 djup. Om bottenlådan 107-djup används kan media och normkablar komma från samma håll. Det sparar många meter kabel i fastighetsinstallation. Särskilt lämplig för lägenheter och mindre villor. Centralen är tillverkad i plåt vilket ger säkerhet vid t ex brand. Plåtcentral infälld kombi 3rad 60moduler mediadel ner normdel upp utan bottenlåda

E-nummer
E2290033

Artikelnummer
356042

Support

Standard	EN61439-3
Frekvens [Hz]	50Hz
Material hus/kapsling/stomme	Stålplåt
Färg	Vit
Märkspänning [V AC]	400V AC
Monteringsmetod	Utanpåliggande/Infälld
Lås	Nej
RAL-nummer	RAL9010
DIN-skena	Ja
Vidarematning [A]	63A
Montageplatta	Ja
Inbyggnaddsdjup [mm]	107mm
Inbyggnadsbredd [mm]	395mm
Typ av dörr	Enkel
Antal schuko [st]	2 st
RJ45 [st]	21 st Keystone (14x20mm/hole)
Skyddsklass [IP]	IP30
Transparent skydd/dörr	Nej
Bottenlåda	Nej
Bredd [mm]	418
Djup [mm]	140

Namn	PLÅTC INF 3R 60M KOMBI N U BL
E-nummer	E2290033
Artikelnummer	356042
Typnamn	KMNN 60-3/6
Märkström [A]	50A
Antal moduler	60
Modelltyp	KMN
Anslutning N [st]	15+16+11
Anslutning PE [st]	25+11
Antal rader	3
Inbyggnadshöjd [mm]	968mm
Nettovikt [kg]	9.3
Höjd [mm]	997

Instruktionsblad

Rätt och riktigt (SE) Instruktion 103019

Manual

Måttskiss 356042

Fler varianter av Plåtcentraler utan bottenlåda KMN

E-nummer

E2290028

Artikelnummer

356033

Typnamn

KMNU 20-1/4

Märkström [A]

40A

Antal moduler

Modelltyp

KMN

Anslutning N [st]

Anslutning PE [st]

Antal rader

Inbyggnadshöjd [mm]

718mm

Nettovikt [kg]

7.3

Höjd [mm]

747

E-nummer

E2290029

Artikelnummer

356034

Typnamn

KMNU 40-2/5

Märkström [A]

40A

Antal moduler

Modelltyp

KMN

Anslutning N [st]

15+16

Anslutning PE [st]

Antal rader

Inbyggnadshöjd [mm]

843mm

Nettovikt [kg]

9.2

Höjd [mm]

872

E-nummer

E2290030

Artikelnummer

356035

Typnamn

KMNU 60-3/6

Märkström [A]

50A

Antal moduler

Anslutning N [st]

15+16+11

Anslutning PE [st]

25+11

Neutralplint

Antal rader

Inbyggnadshöjd [mm]

968mm

Nettovikt [kg]

11.1

Höjd [mm]

997

E-nummer

E2290032

Artikelnummer

356041

Typnamn

KMNN 40-2/5

Märkström [A]

40A

Antal moduler

Modelltyp

KMN

Anslutning N [st]

15+16

Anslutning PE [st]

Antal rader

Inbyggnadshöjd [mm]

843mm

Nettovikt [kg]

9.2

Höjd [mm]

872

E-nummer

E2290033

Artikelnummer

356042

Typnamn

KMNN 60-3/6

Märkström [A]

50A

Antal moduler

Modelltyp

KMN

Anslutning N [st]

15+16+11

Anslutning PE [st]

25+11

Antal rader

Inbyggnadshöjd [mm]

968mm

Nettovikt [kg]

9.3

Höjd [mm]

997

Fler varianter av Plåtcentraler utan bottenlåda KMN

E-nummer	Artikelnummer	Typnamn	Märkström [A]	Antal moduler	Modelltyp	Anslutning N [st]	Anslutning PE [st]	Neutralplint	Antal rader	Inbyggnadshöjd [mm]	Nettovikt [kg]	Höjd [mm]
E2290028	356033	KMNU 20-1/4	40A	20	KMN	16	16		1	718mm	7.3	747
E2290029	356034	KMNU 40-2/5	40A	40	KMN	15+16	26		2	843mm	9.2	872
E2290030	356035	KMNU 60-3/6	50A	60		15+16+11	25+11	Ja	3	968mm	11.1	997
E2290032	356041	KMNN 40-2/5	40A	40	KMN	15+16	26		2	843mm	9.2	872
E2290033	356042	KMNN 60-3/6	50A	60	KMN	15+16+11	25+11		3	968mm	9.3	997

Tillbehör för Plåtcentraler utan bottenlåda KMN

E-nummer

E2178171

Artikelnummer

108471

Typnamn

NP7

E-nummer

E2178172

Artikelnummer

108472

Typnamn

JP7

E-nummer

E2201605

Artikelnummer

110586

Typnamn

PB-S

E-nummer

E2270746

Artikelnummer

2270746

Typnamn

IGB-20

E-nummer

E2270790

Artikelnummer

2270790

Typnamn

GPM MEDIA

E-nummer

E2270792

Artikelnummer

2270792

Typnamn

MP-TH

E-nummer

E2270794

Artikelnummer

2270794

Typnamn

GF-1

E-nummer

E2270800

Artikelnummer

2270800

Typnamn

FD-1

E-nummer

E2270839

Artikelnummer

2270839

Typnamn

NLT 1-120

E-nummer

E2270869

Artikelnummer

2270869

Typnamn

NUCKI-V

E-nummer

E2270980

Artikelnummer

2270980

Typnamn

NUCKI

E-nummer

E2270984

Artikelnummer

2270984

Typnamn

NUCK-4

E-nummer

E2270989

Artikelnummer

2270989

Typnamn

IGB-14

E-nummer

E2270990

Artikelnummer

2270990

Typnamn

IGB-25

E-nummer

E2449413

Artikelnummer

2449413

Typnamn

MVU

E-nummer

E2142042

Artikelnummer

352129

Typnamn

EN-L E314/N314

E-nummer

E2142043

Artikelnummer

352130

Typnamn

EN-L N314/N314

E-nummer

E2142044

Artikelnummer

352131

Typnamn

EN-L E621

E-nummer

2290064

Artikelnummer

352530

Typnamn

RD REGELDISTANS NORM N14

E-nummer

E2142020

Artikelnummer

352531

Typnamn

EN-M E/N210

E-nummer

E2290045

Artikelnummer

356046

Typnamn

NIL 80-4

E-nummer

E2290046

Artikelnummer

356047

Typnamn

NIL 100-5

E-nummer

E2290048

Artikelnummer

356048

Typnamn

NIL-M 80-4

E-nummer

E2290049

Artikelnummer

356049

Typnamn

NIL-M 100-5

E-nummer

E2290050

Artikelnummer

356050

Typnamn

NIL-M 120-6

E-nummer

E2290053

Artikelnummer

356051

Typnamn

NIMU-RAM 80-4

E-nummer

E2290054

Artikelnummer

356052

Typnamn

NIMU-RAM 100-5

E-nummer

E2290055

Artikelnummer

356053

Typnamn

NIMU-RAM 120-6

E-nummer

E2290063

Artikelnummer

356062

Typnamn

BSLO-20

E-nummer

E2290062

Artikelnummer

356067

Typnamn

NLN3

E-nummer

E2290070

Artikelnummer

356069

Typnamn

NIL-MS 100-5

E-nummer

E2290071

Artikelnummer

356070

Typnamn

NIL-MS 120-6

Tillbehör för Plåtcentraler utan bottenlåda KMN

Namn	E-nummer	Artikelnummer	Typnamn	Beskrivning
NEUTRAL PLINT 7 B	E2178171	108471	NP7	Neutral plint med 7 anslutningar blå ,för DIN montage.
JORDPLINT PE7 G	E2178172	108472	JP7	Jordplint med 7 anslutningar grön för DINmontage
SKRUVPLOMBERING 100ST/PÅSE	E2201605	110586	PB-S	Skruvplombering universal packade 100st/påse
INGÅNGSBOX NIM 20MOD	E2270746	2270746	IGB-20	Ingångsbox för lodrätt montage mellan media- och normcentral,passar infällda centraler 20-modulers.

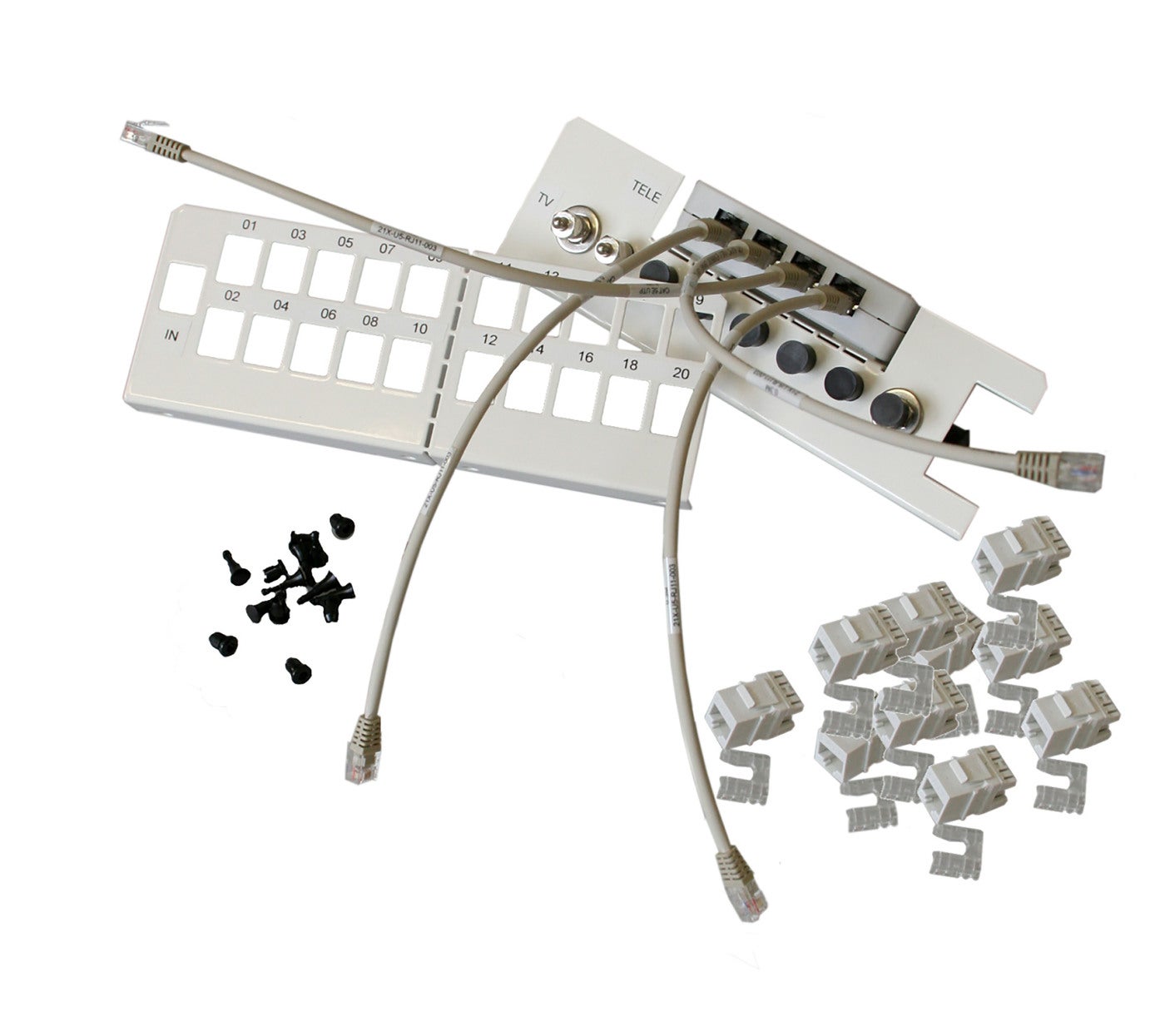

MEDIAPKT TV TELE DATA	E2270790	2270790	GPM MEDIA	Mediapaket för TV/TELE/DATA , passar media monteringsplåtar.
HYLLPLAN THOMSON GATEW	E2270792	2270792	MP-TH	Hyllplan thomson gateway för mediabox, L90xB140xH200mm.
PLASTFICKA GRUPPSCH	E2270794	2270794	GF-1	Plastficka och gruppschema.

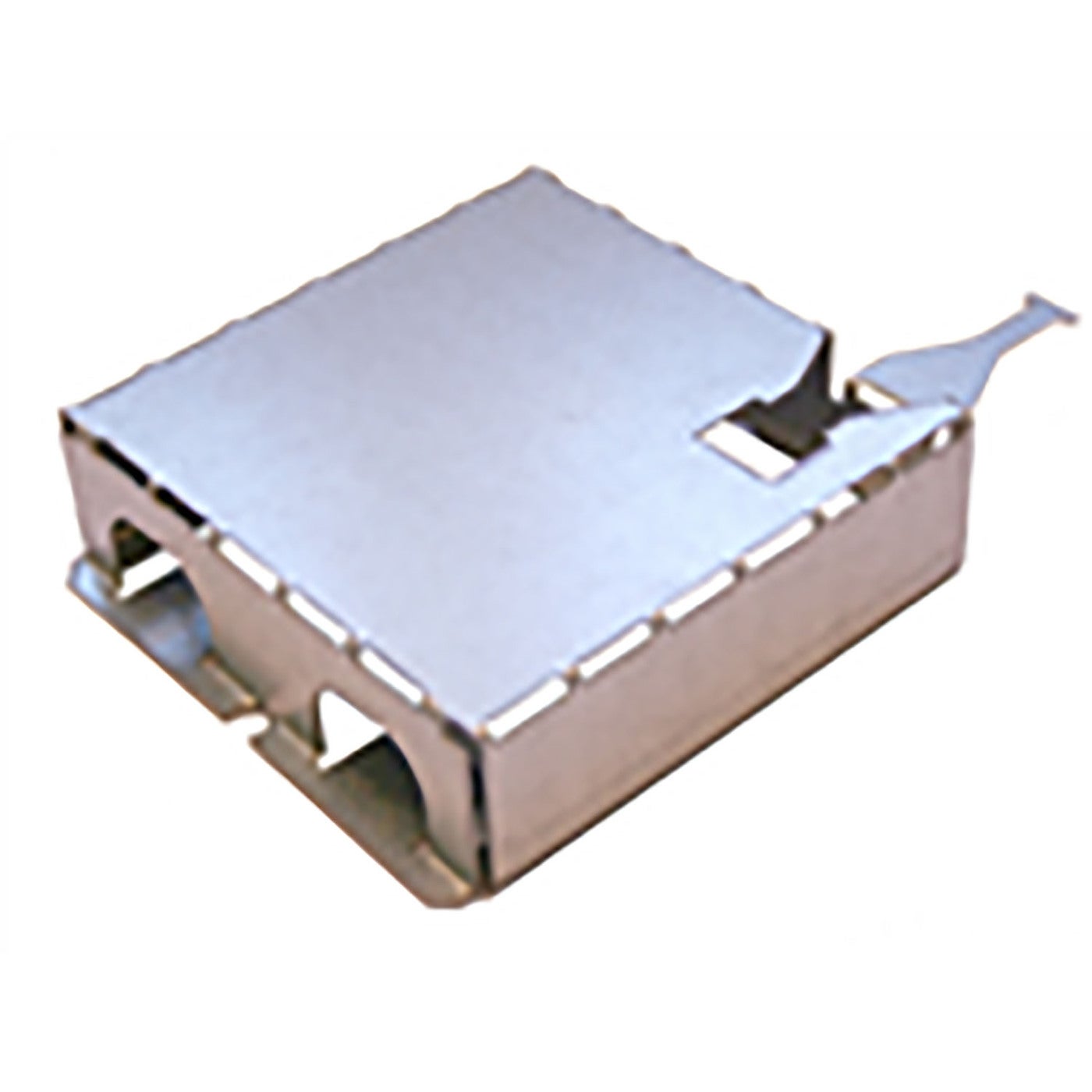

FIBERDOSA	E2270800	2270800	FD-1	Fiberdosa placeras i botten på mediacentralen och tar emot och fördelar ingående fiberkablar.
NUMMERLIST 1-120	E2270839	2270839	NLT 1-120	Nummerlist 1-120
CHASSIKOPPL BOTTENLÅDA ÖU	E2270869	2270869	NUCKI-V	Chassikoppling för över-under montage av bottenlådor,B487xH40.
CHASSIKOPPL B-LÅDA H488	E2270980	2270980	NUCKI	Chassikoppling för sida-vid-sida montage av bottenlådor,L81xB27xH488.
CHASSIKOPPLING H688	E2270984	2270984	NUCK-4	Chassikoppling för sida-vid-sida montage av bottenlådor,L81xB27xH688.
INGÅNGSBOX NIM 14MOD	E2270989	2270989	IGB-14	Ingångsbox för lodrätt montage mellan media- och normcentral,passar infällda centraler 14modulers.
INGÅNGSBOX NIM 25MOD	E2270990	2270990	IGB-25	Ingångsbox för lodrätt montage mellan media- och normcentral,passar infällda centraler 25-modulers.
UTTAGSINSATS MVU	E2449413	2449413	MVU	Eluttag B50xH50mm
PLINT SNABBANSLUTNING EN314L	E2142042	352129	EN-L E314/N314	Plint med snabbanslutning PE/N 3x2,5-16m² och 14x1,5-4mm² passar alla GAROs centraler, levereras inkl DIN-fästen.
PLINT SNABBANSLUTNING NN314L	E2142043	352130	EN-L N314/N314	Plint med snabbanslutning N/N 3x2,5-16m² och 14x1,5-4mm² passar alla GAROs centraler, levereras inkl DIN-fästen.
PLINT SNABBANSLUTNING E621L	E2142044	352131	EN-L E621	Plint med snabbanslutning PE 6x2,5-16m² och 21x1,5-4mm² passar alla GAROs centraler, levereras inkl DIN-fästen.
DISTANSREGEL N14	2290064	352530	RD REGELDISTANS NORM N14	Distansregel används för att fästa 20-modulers bottenlådor när det är regelavstånd 600mm.
SNABBPLINT 2x16 10x1,5-4	E2142020	352531	EN-M E/N210	Plint med snabbanslutning och dinskenefäste, typ EN-M E/N210 2x16mm 10x1,5-4mm.
BOTTENLÅDA 4R 80M	E2290045	356046	NIL 80-4	Bottenlåda 4rader 80moduler D82mm passande 2290016 & 2290028
BOTTENLÅDA 5R 100M	E2290046	356047	NIL 100-5	Bottenlåda 5rader100moduler D82mm passande 2290029 & 2290032
BOTTENLÅDA 4R 80M KOMBI	E2290048	356048	NIL-M 80-4	Bottenlåda 4rader 80moduler D107mm passande 2290028
BOTTENLÅDA 5R 100M KOMBI	E2290049	356049	NIL-M 100-5	Bottenlåda 5rader100moduler D107mm passande 2290029 & 2290032
BOTTENLÅDA 6R 120M KOMBI	E2290050	356050	NIL-M 120-6	Bottenlåda 6rader 120moduler D107mm passande 2290030 & 2290033
RAM 4R 80M	E2290053	356051	NIMU-RAM 80-4	Ram 4rader 80moduler passande 2290028 för utanpåliggande montage.
RAM 5R 100M	E2290054	356052	NIMU-RAM 100-5	Ram 5rader 100moduler passande 2290029 & 2290032 för utanpåliggande montage.
RAM 6R 120M	E2290055	356053	NIMU-RAM 120-6	Ram 6rader120moduler passande 2290030 & 2290033 för utanpåliggande montage.

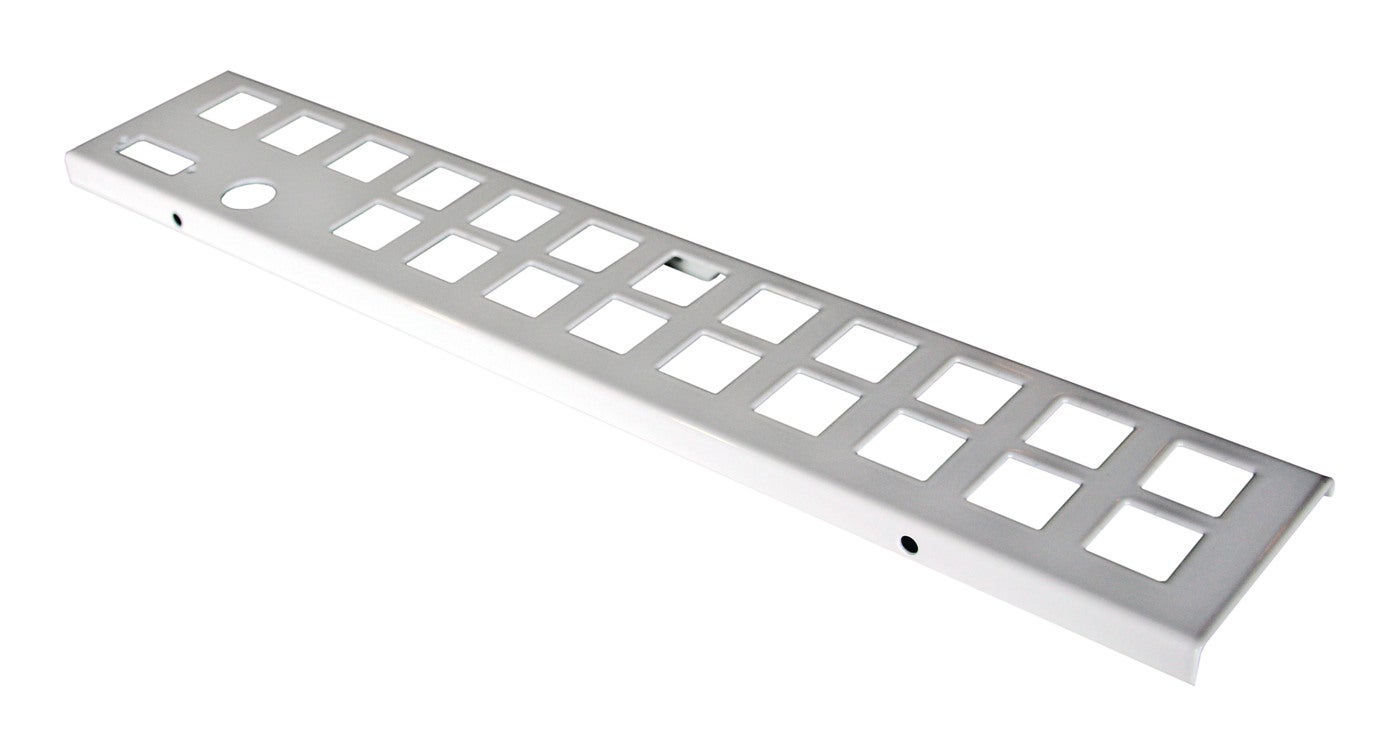

B-SKYDD LEXCOM RJ45	E2290063	356062	BSLO-20	Monteringspanel LexCom Office RJ45 17hål passande KMNN,-U,NIM-ITF
LÅSSATS NLN3	E2290062	356067	NLN3	Låssats passande Norm,-Media,- och Kombicentral

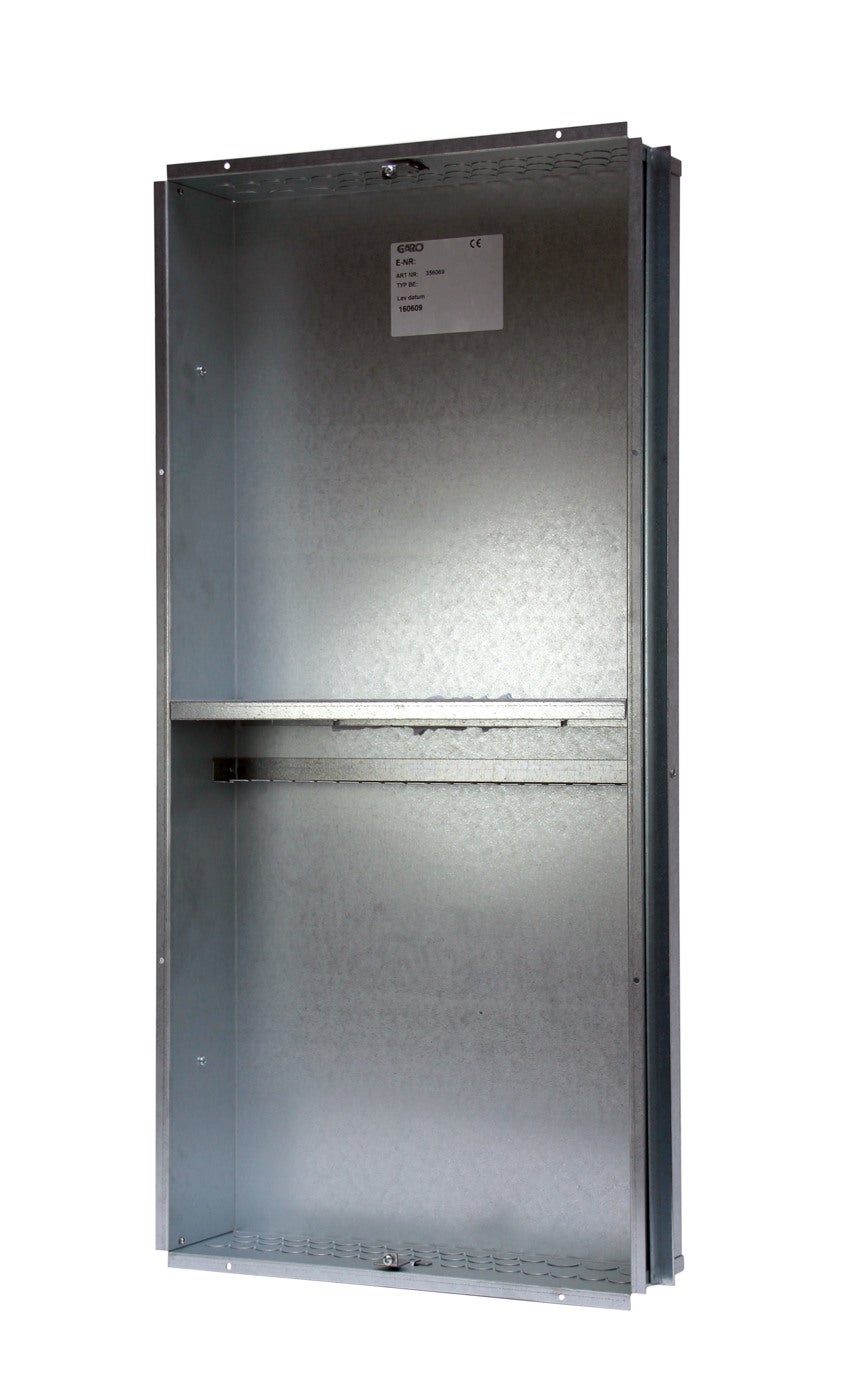

BOTTENLÅDA MEDIA 5R 100M	E2290070	356069	NIL-MS 100-5	Bottenlåda för skalvägg 5rader 100moduler D107mm passar 2290029 och 2290032
BOTTENLÅDA MEDIA 6R 120M	E2290071	356070	NIL-MS 120-6	Bottenlåda för skalvägg 6rader 120moduler D107mm passar 2290030 och 2290033
